基于TPS5450DDAR的24V转12V降压电路设计

24V转12V降压电路设计 说明书

Part1.原理图设计

1. 初步方案：

   被组长指出没有好好读芯片手册+电源和地短接了。丑完了😢

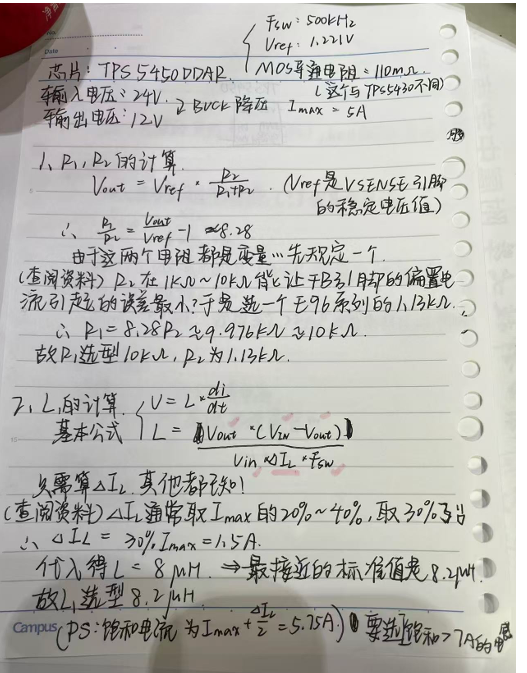

   这是一些基本量的计算和推导，下面这些推导基本没问题





   这个电路连接是非常错误的，被组长处刑了，疯狂算数据结果不会连电路...继续阅读芯片手册，接下来我进行了修改：

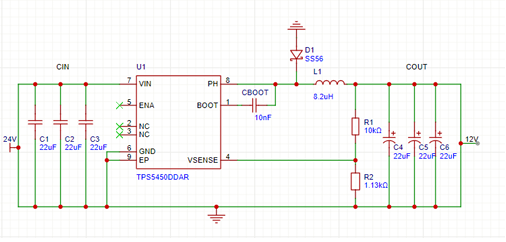

2. 第二版：升级了梯度滤波电容，修改了短路和接地的问题，设置了ENA引脚的欠压锁定



   • 梯度滤波电容（学长培训教的，可以滤各个波段，小的往后放）

     • 输入滤波取值：

       • 22\(\mu F\) 中频去耦
       • 10\(\mu F\) 高频去耦
       • 100\(\mu F\) 低频储能滤波

     • 输出滤波取值：

       • 22\(\mu F\) 主滤波电容
       • 1\(\mu F\) 高频滤波
       • 0.1 \(\mu F\) 特高频去耦

   • 接地和电源

     参考了芯片手册



   • ENA引脚的配置

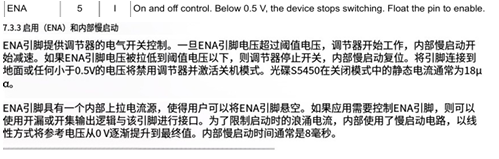

     芯片手册中关于ENA引脚的规定（被我网页翻译了）：



     然后我们发现一些关于ENA引脚的参数



     其中：

     • 启动阈值电压1.3V
     • 停止阈值电压0.5V
     • 迟滞电压450mV：启动阈值与停止阈值之间的差值，防止电压在临界点抖动

     这个时候就可以设计一个欠压锁定电路了！我的想法是当输入电压大于24V的时候芯片才被启动。

     现在我们知道了输入电压\(V_{s}\) ，启动阈值电压 \(V_{ena}\) 。需要计算上下拉电阻 \(R_{up}\) 和 \(R_{down}\)

     电阻分压：

     \[V_{s}=V_{ena}*(1+\frac{R_{up}}{R_{down}}) \]

     现在又到了赋值环节，我简单将 \(R_{down}\) 设定为10 \(k \Omega\) 。求得\(R_{up}\) ≈174k\(\Omega\) 。

   • 验算一下：

     当\(V_{s}\) 为24V的时候，ENA引脚电压=24V*\(\frac{10k\Omega}{174k\Omega+10k\Omega}\) 约等于1.304V>\(V_{ena}\) ，哟西，够了。

     差不多了。我这个原理图大概没问题了吧！（瘫）

Part 2.PCB设计

1. PCB布局

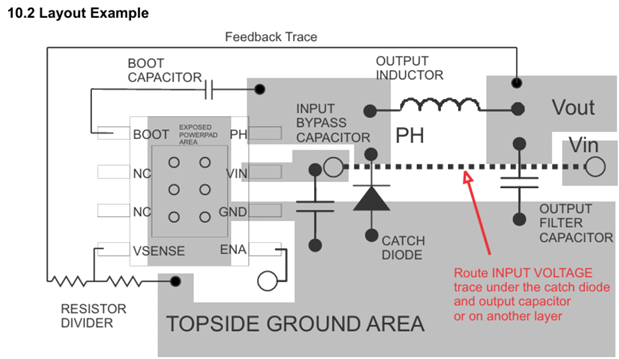

   参考了一下芯片手册上的布局

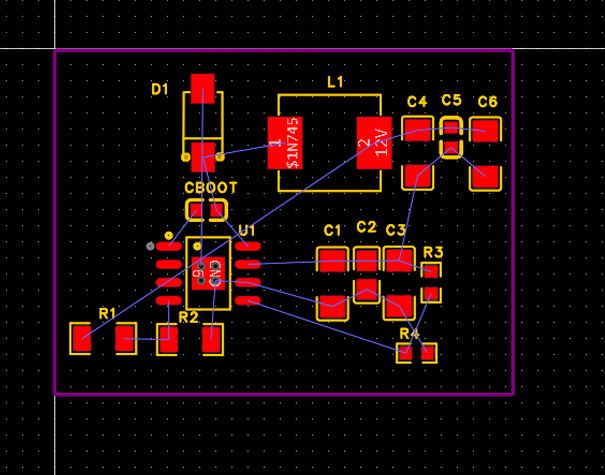

我的布局是这样的：（R3和R4不知道放哪里...?）

然后按照芯片手册连线，变成了这样：

emmm我也不知道这个设计的咋样qwq，DRC没问题。
