最近在淘宝上购买的3.5寸 MHS屏幕，准备用于展示树莓派运行时的状态。但是随着不断的对树莓派屏幕折腾，坑越踩越多，涉及的内容也是越来越多，需要记录一下防止自己忘记了。
屏幕介绍

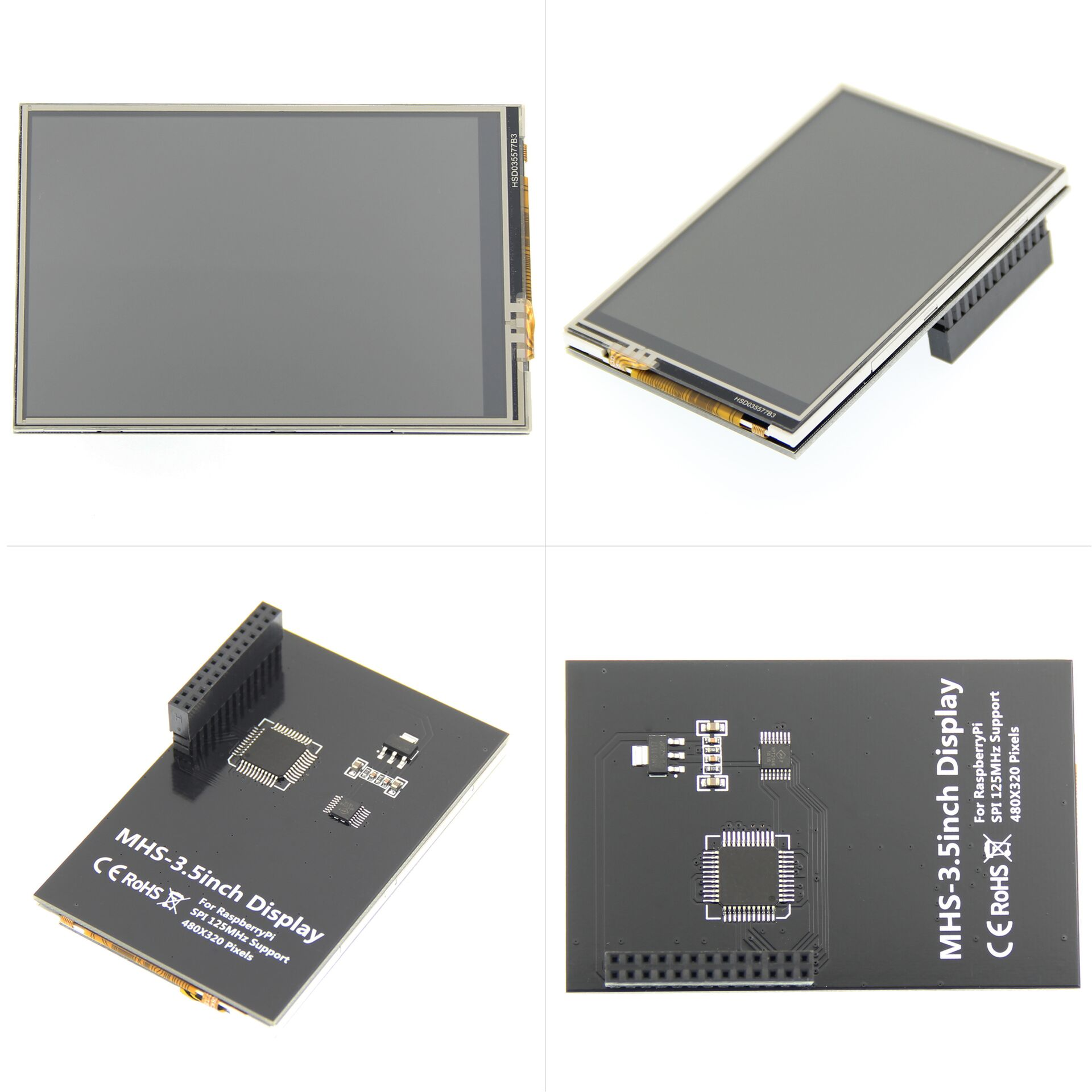

屏幕图片：
产品介绍
- 物理分辨率320×480，带电阻式触摸控制
- 支持125MHz SPI信号输入，显示稳定无花屏无闪烁
- 配合树莓派使用刷新率约50FPS，播放视频玩游戏无压力
- 支持FBCP软件驱动，支持双屏显示，可通过软件调整分辨率进行缩放
- 大小与树莓派相同，完美兼容并可直接插入任何版本树莓派(Raspberry Pi ZeroW，A, A+, B, B+, 2B, 3B, 3B+,4B)
- 支持Raspbian/Ubuntu/Kali/Retropie系统，提供驱动和镜像
- 本产品通过CE、RoHS认证
引脚说明：

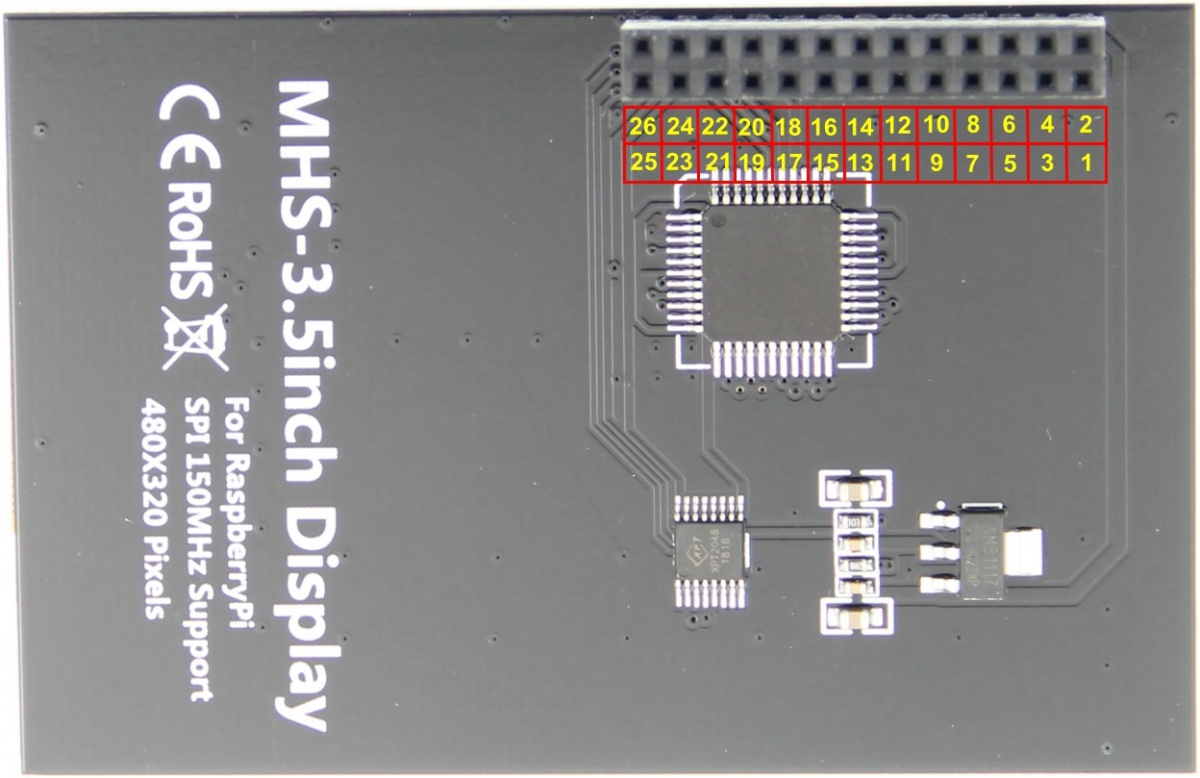

屏幕引脚：

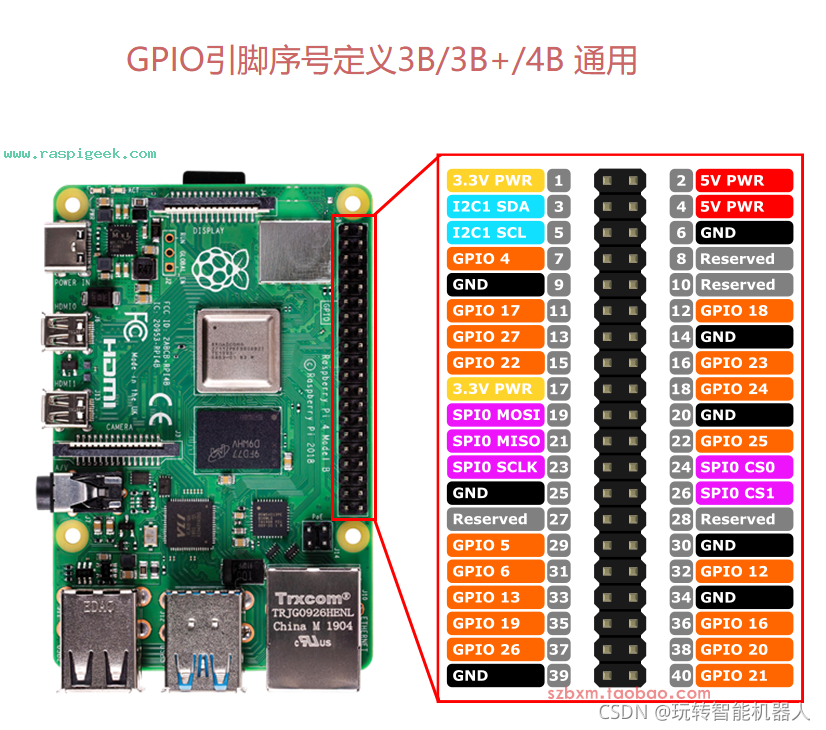

树莓派引脚图：
屏幕引脚与树莓派对应关系：
| 引脚号 | 标识 | 描述 | 树莓派引脚 |
|---|---|---|---|
| 1, 17 | 3.3V | 电源正(3.3V电源输入) | |
| 2, 4 | 5V | 电源正(5V电源输入) | |
| 3, 5, 7, 8, 10, 12, 13, 15, 16 | NC | NC悬空 | |
| 6, 9, 14, 20, 25 | GND | 电源地 | |
| 11 | TP_IRQ | 触摸面板中断，检测到触摸面板有按下则为低电平 | GPIO17 |
| 18 | LCD_RS | 指令/数据 寄存器选择，低电平为指令，高电平为数据 | GPIO24 |
| 19 | LCD_SI / TP_SI | LCD显示/ 触摸面板的SPI数据输入 | SPI0 MOSI |
| 21 | TP_SO | 触摸面板的SPI数据输出 | SPI0 MISO |
| 22 | RST | 复位信号，低电平复位 | GPIO 25 |
| 23 | LCD_SCK / TP_SCK | LCD显示/ 触摸面板的SPI时钟信号 | SPI0 SCLK |
| 24 | LCD_CS | LCD片选信号，低电平使能 | SPI0 CS0 |
| 26 | TP_CS | 触摸面板片选信号，低电平使能 | SPI0 CS1 |
屏幕驱动安装
有两种方式，一种是使用卖家直接提供的已经安装好驱动的镜像，另外是自己根据驱动进行安装。
这里仅展示驱动安装方式，安装好的驱动的镜像可以按照MHS-3.5inch RPi Display中的内容进行查看。
sudo rm -rf LCD-show
git clone https://github.com/goodtft/LCD-show.git
chmod -R 755 LCD-show
cd LCD-show/
sudo ./MHS35-show
安装过程中需要进行联网，并且需要安装依赖，请提前更换国内镜像源和保持网络问题。安装完成之后会自动进行重启，重启之后就可以在屏幕上看到输出了。
校准触摸屏以及调整角度可以在MHS-3.5inch RPi Display中找到解决方法。
参考文档
- https://www.lcdwiki.com/zh/MHS-3.5inch_RPi_Display
- https://zhuanlan.zhihu.com/p/157340205
