15.VLANIF（2025年9月30日） - 教程
一、前言
说交换机本身就可以用来搭建三层交换，那么什么又是就是在前面我们分享了单臂路由的相关配置，了解了不同VLAN下的不同网段是如何通过路由器作为网关而实现信息交换的，首先是先让路由器能够辨别流量来源于哪一个VLAN，再配置子ip让VLAN内设备知道VLAN的出口在哪里，最终再配备跨网络的arp响应，建立了跨网络的信息交换。而除了路由器能够作为网关来运用，交换机亦是如此，也就三层交换呢？其实就是拥有OSI-RM数据链路层和网络层的能力，即基于MAC地址的高速转发和基于ip地址的路由决策今天大家要分享的三层交换技术——VLANIF。就是。而这就
二、实验
这样次的实验我们只要求用到两台PC机和一台交换机。
1.网络拓扑图的创建

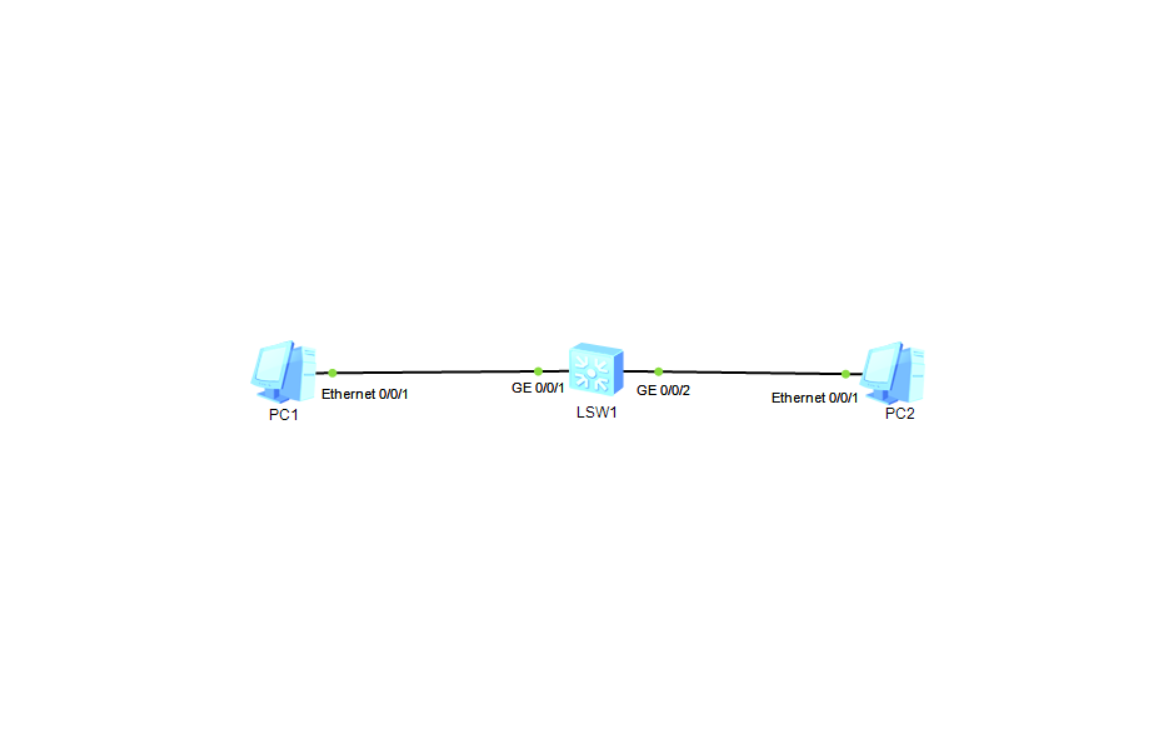

创建如图所示的网络拓扑图。
2.PC的IP地址配置

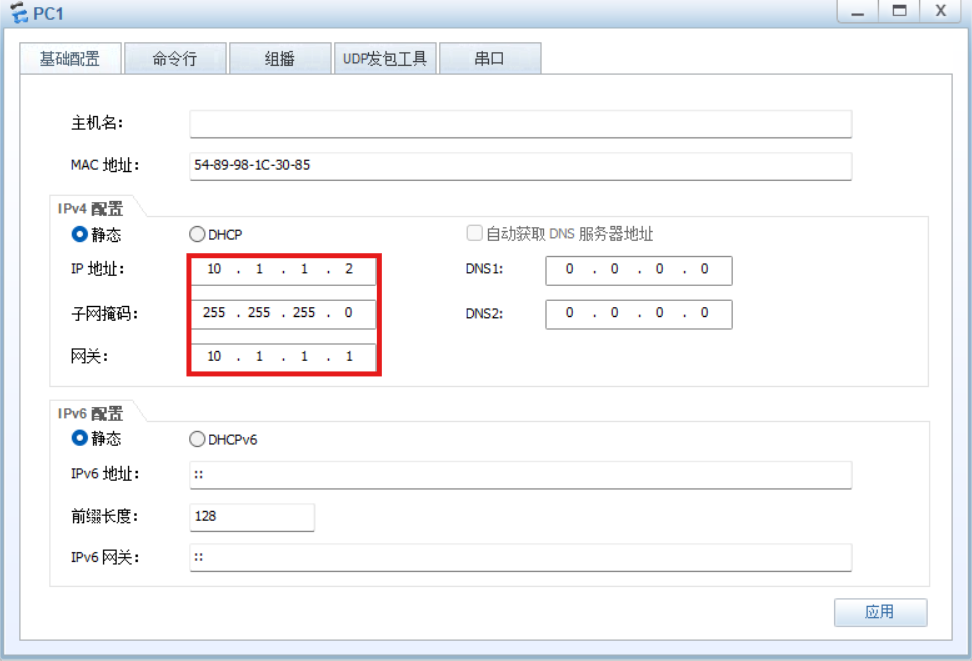

PC1：

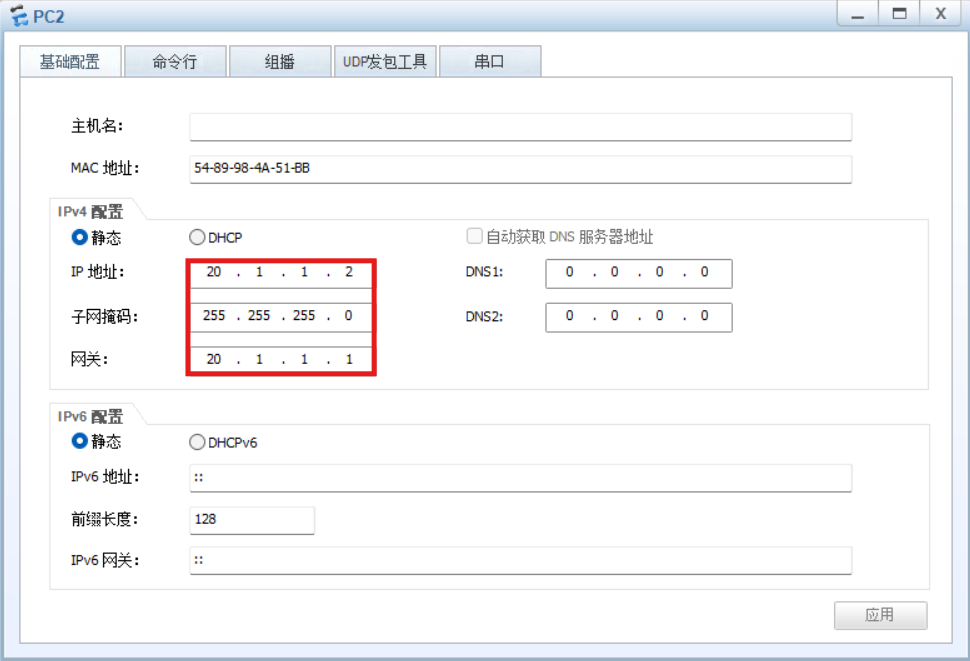

PC2：
配置完PC的IP地址之后，我们会发现两台PC处于不同网段。
3.VLAN的划分
（1）VLAN的创建
在交换机中输入如下指令，实现VLAN 10和VLAN 20的创建。
（2）VLAN的划分
VLAN10：
VLAN20：
如上图所示，将GE 0/0/1接口划分进入VLAN 10，将GE 0/0/2接口划分进入VLAN 20。
4.VLANIF
VLAN 10的默认网关（VLNA流量出口）：
VLAN 20的默认网关：
三、实验检验

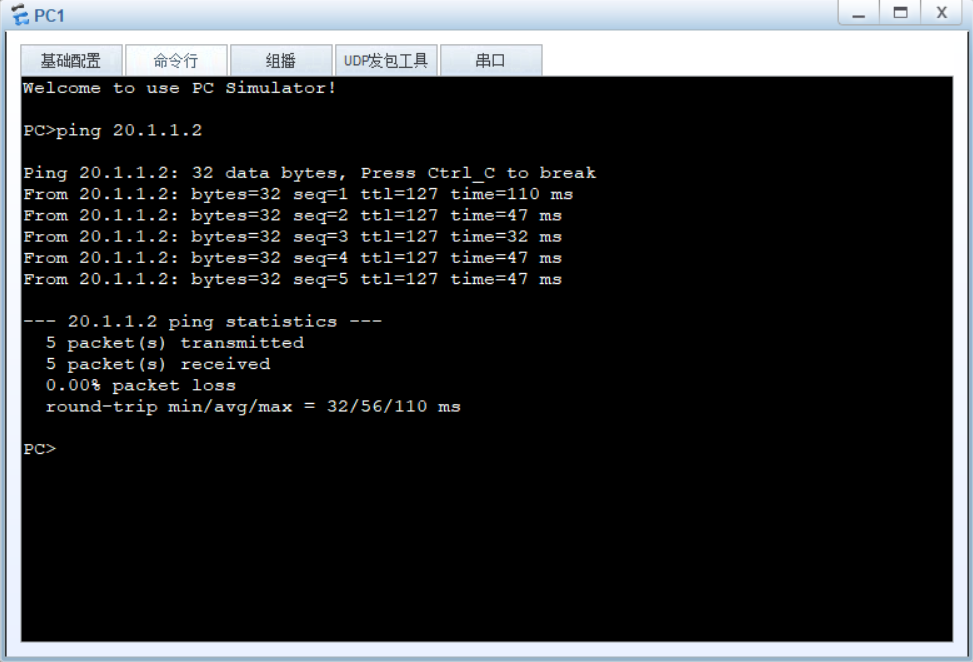

完成上述执行之后，我们便能够实现了PC1和PC2不同网段、不同VLAN的信息连通了，相比前面我们使用到的单臂路由要简单的多，但同时又达成了相同的结果。接下来试试从PC1向PC2发送信息，检测网络的连通性吧。
如上图所示，PC1成功与PC2实现了网络连通。
四、差错排除
1.PC的IP地址配备排错
在应用网关时，请确保网关与PC的ip地址处于同一网段。
2.VLAN划分排错

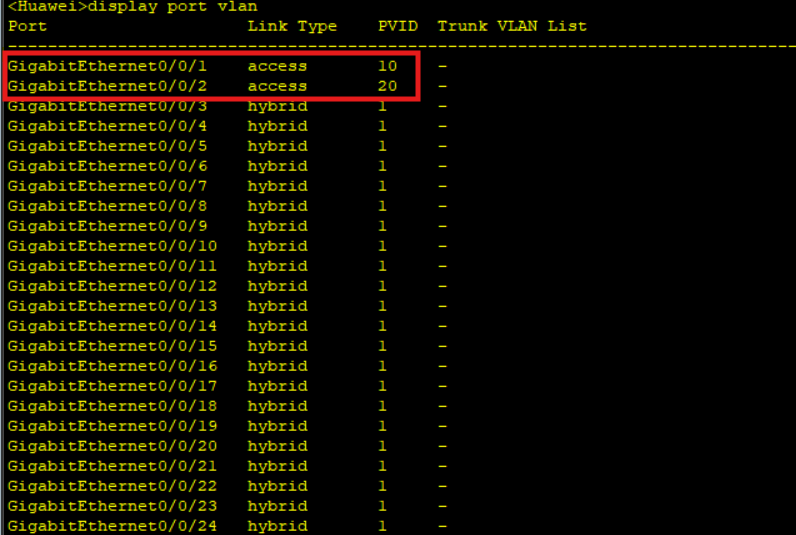

请确保GE 0/0/1接口和GE 0/0/2接口在access接口模式下被划分进入VLAN 10和VLAN 20。
3.VLANIF接口调整排错

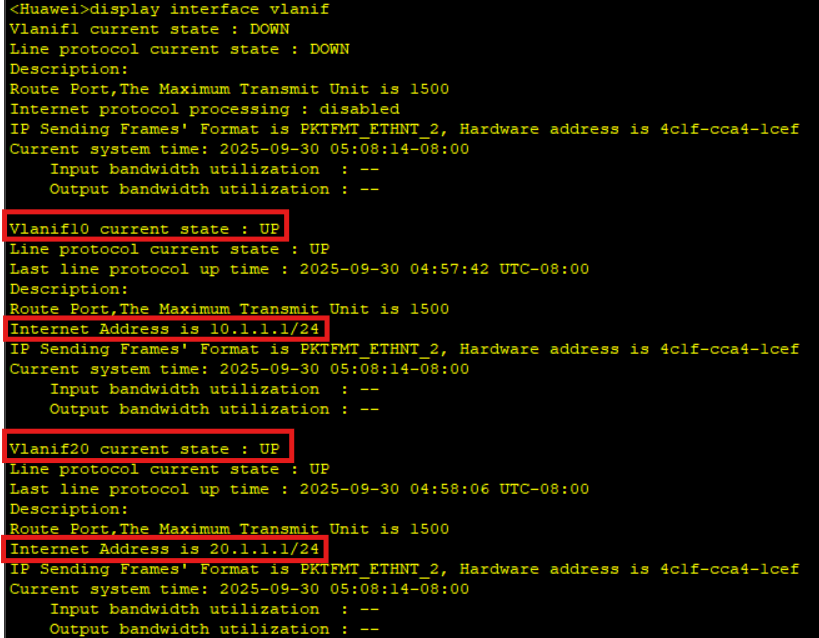

输入指令“display interface vlanif”对VLANIF接口进行查询。依据查询可以看见我们已经安装成功。
五、总结
利用单臂路由的学习和VLANIF的学习，我想我们应该了解到了如何实现跨网段，跨VLAN的信息连通。此外我们还学习到了一个重要的知识点，那就是网关。网关就是作用于不同网络的一个出口，通过该出口及相关安装，实现了跨网络的信息交换，无论是单臂路由的路由器，还是交换机的VLANIF功能，都体现了网关在不同网络间进行沟通的作用。
谢谢大家的观看，我们下次再见。
