OEC-Turbo刷群晖Armbian流程记录

记录OEC-Turbo的刷机流程，为以后反复折腾做参考。
设备版本：OEC L2.0，不清楚1.0和2.0的区别
系统：Windows 11

准备工具

1. 瑞芯微驱动
2. 瑞芯微烧录工具
3. Loader文件
4. 固件
5. 镊子
6. Type-C数据线

工具下载链接：https://pan.quark.cn/s/a719af4c2816

安装驱动

1. 下载：01-瑞芯微驱动\DriverAssitant_v5.12.zip，并解压。
2. 运行“DriverInstall.exe”，点“驱动安装”。


---

打开烧录工具

1. 下载：02-瑞芯微烧录工具\RKDevTool_v2.84.zip，并解压。
2. 运行“RKDevTool.exe”，等待OECT设备连接。


---

拆机

1. 底部朝开锁标志方向推动底部盖板可以取下盖板。


---

2. 卸下底部四颗螺丝。


---

3. 卸下底部螺丝后向上推动侧边盖板可以取下侧边盖板。


---

4. 卸下硬盘位周围的8颗螺丝，sata接口上的螺丝可以不用拆。


---

5. 顶住右侧可以将硬盘位翘起，注意左侧sata排线有点短，别用力过猛扯坏了。


---

6. 硬盘位翘起来后可以插在左边竖起来，避免扯坏sata排线。


---

进入MASKROM模式

1. 用镊子捏住图中电容两侧，相当于短接1V8和GND触点，但是比短接触点要简单。感谢BH1IZK大佬提供的新方法：https://www.right.com.cn/forum/thread-8445911-1-6.html

2. Type-C接口可以先插好，短接后再将USB接口插入电脑，这样短接不容易被插线的动作干扰。
3. USB接口插入电脑2-3秒后松开镊子，烧录工具会从“没有发现设备”变为“发现一个MASKROM设备”，这时就可以开始刷机了。如果没成功就多短接几次。

   注意：刷机过程中不需要连接电源，Type-C接口会给设备供电。

模式介绍

MASKROM模式

要拆机短接才能进入，首次刷机和救砖要进入MASKROM模式，需要勾选“LoaderToDDR”和“system”两个包，路径要根据下载的解压后的实际路径选择，点···下面空白处可以选择对应文件。

地址	名字	路径	···	说明
0xCCCCCCCC	LoaderToDDR	D:\OECT刷机\03-Loader文件\MiniLoaderAll.bin		这个是硬件初始化引导程序从网盘下载：03-Loader文件\MiniLoaderAll.zip文件并解压可以得到MiniLoaderAll.bin
0x00000000	system	D:\OECT刷机\04-固件\群晖\01-群晖引导固件\群晖OECT.img		这个就是系统固件，下载对应固件并解压后可以得到img格式的固件。但是群晖的实际是一个引导，刷入以后还要额外安装系统到sata硬盘。

关于点击执行后，下载BOOT失败的问题，暂时没有遇到，可能是没有正确进入MASKROM模式，可以尝试重新短接，仅供参考。

LOADER模式

已经刷过第三方固件的设备，不需要拆机，可以捅后面的RESET孔不松开，再用Type-C数据线连接电脑，等几秒烧录工具显示“发现一个LOADER设备”再松开，就进入LOADER模式了。不需要选择第一个包，只要刷入固件就行。

如果不小心刷出问题，可以尝试重新拆机短接，进入MASKROM模式，重新刷入两个包救砖。

---

刷群晖

固件来自zcdg129大佬：https://www.right.com.cn/forum/thread-8439338-1-1.html

1. 下载：04-固件\群晖\01-群晖引导固件\群晖OECT.zip，解压得到：群晖OECT.img。
2. 烧录工具第二个system包的路径选择刚解压的群晖OECT.img，点执行。MASKROM模式还需要选择第一个包刷入MiniLoaderALL.bin，LOADER模式不需要。


限时下载完成就成功了，MASKROM模式如果下载Boot失败，可以尝试重新短接，或者多试几次。
3. 刷成功后拔掉数据线，拆机的原样装回去，再装上硬盘，没拆机的直接装上硬盘。因为EMMC中刷入的只是群晖的引导，群晖系统还需要安装到硬盘里面。
4. 断网，拔掉光纤或路由器WAN口，OECT接上网线，确保电脑可以和OECT互通但不能联外网，或者电脑和OECT单独用一个路由器断网，不会影响家里其他设备上网。
5. 登录路由器后台查看OECT获取的IP地址，可以通过主机名或者MAC地址确定设备，这个固件的MAC地址好像固定是00:11:32:8C:E5:2F。

6. 浏览器访问OECT的IP，点击安装。

7. 点浏览，选择下载好的：04-固件\群晖\02-群晖系统\DSM_DS124_72806.pat文件，点下一步。

8. 勾选了解，点继续。

9. 手动输入DS124，点删除。

10. 等待安装完成。

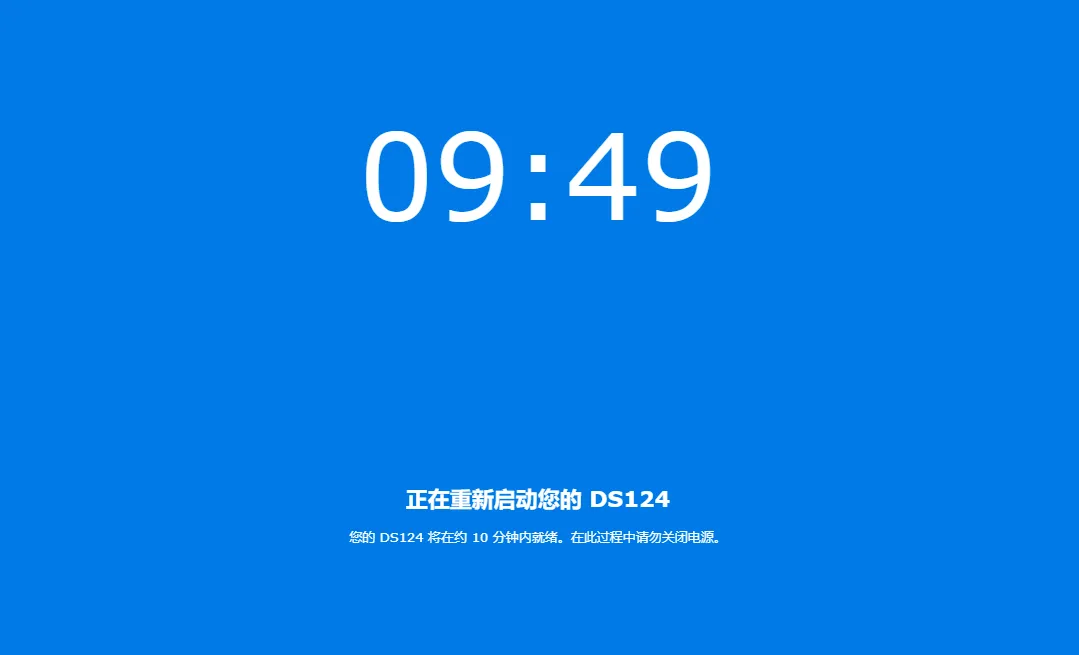

11. 安装到100%后，进入重启倒计时，大概2-3分钟页面会刷新。

12. 自动刷新后提示页面不存在，这时候只要拔掉电源再插上，让设备重启。

13. 重启后等一会儿再刷新页面，就会进入初始化页面，并自动安装和启用内置套件

14. 进入初始设置引导，点开始。

15. 设置设备名称、管理员账户密码，下一步。

16. 更新选项选择手动安装。

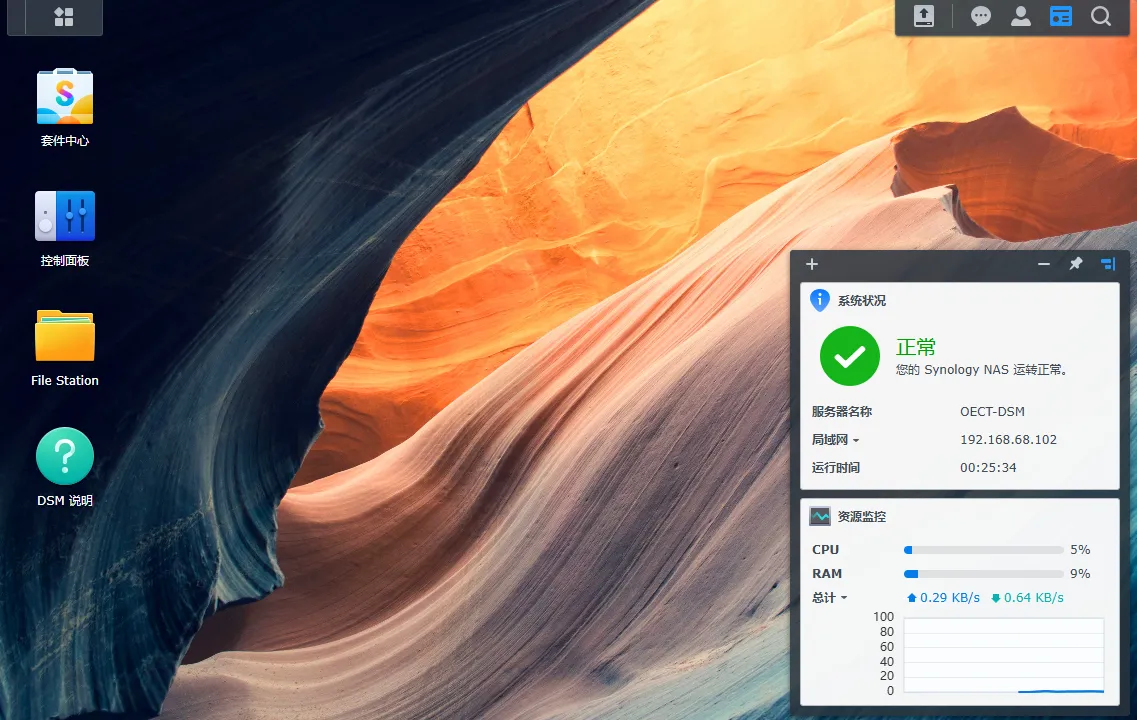

17. 后续根据向导提示，跳过创建Synology账户、安装套件、双重验证，最后创建完存储池，也就安装完成了。

    此时可以连接外网，尽情折腾了。

刷Armbian

H大固件来源：https://www.right.com.cn/forum/thread-8421861-1-1.html
固件默认root密码1234

• 瑞芯微驱动
• 瑞芯微烧录工具
• Loader文件
• 进入MASKROM或LOADER模式
  以上操作都是一样的，可以看前面的流程。这里从已经刷好群晖的状态开始。

1. 打开瑞芯微烧录工具，等待设备连接。
2. OECT取出硬盘，Type-C接口先插上，捅住RESET不松手，再将USB接口插入电脑，烧录工具提示发现一个LOADER设备，松开RESET。
3. 取消勾选第一个包，修改第二个固件的路径。

4. 点执行，等待固件刷入。

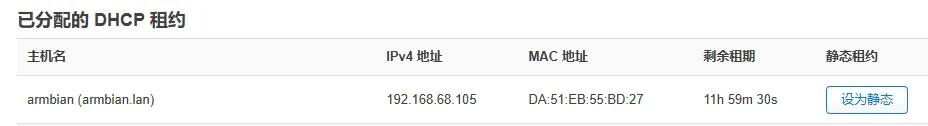

5. 显示下载完成后，拔掉数据线，插上网线，接上电源，登录路由器后台查看设备IP。

6. 用SSH工具连接，root密码：1234。
7. 连接后先按提示设置新的密码，选择默认命令行工具，跳过创建用户。

8. 这就刷完了，用新密码重新连接。


Ophub固件下载方式

刷ophub大佬的固件，也是这个流程。
ophub大佬最新固件下载地址：https://github.com/ophub/amlogic-s9xxx-armbian/releases
各个版本的区别

版本名称	上游系统（基于）
Armbian_trixie	Debian 13 Trixie
Armbian_noble	Ubuntu 24.04 LTS
Armbian_jammy	Ubuntu 22.04 LTS
Armbian_bullseye	Debian 11 Bullseye
Armbian_bookworm	Debian 12 Bookworm
Armbian_HassIoSupervisor_bookworm	Debian 12 Bookworm（定制）

OECT可用的固件包名称包含wxy-oect，包很多要在页面搜索一下。
