运算放大器简称：OP、OPA、OPAMP、运放。

一、电压跟随器

电压跟随器顾名思义运放的输入端电压与运放的输出电压相等

这个电路一般应用目的是增加电压驱动能力：

比如说有个3V电源，借一个负载，随着负载电流变大，3V就会变小说明3V电源带负载能力小，驱动能力弱，这个时候接一个电压跟随器就可以解决这个问题，因为负载电流由运放的电源输出，3V电源接到运放输入端电流很小很小。

下面是仿真电路：

结果：输出和输入电压相同都是1.5V

二、同相比例放大器

同相：

就是说输出与输入正负性相同（增益是正的），输入信号在运放的同相端。

比例放大就是按照一定的比例进行放大。一般增益为Av=1+R2/R1，R1为接地端电阻，R2为V0端电阻；

由公式可知，当R1无穷大，R2无穷小时，同相比例放大电路可以看作是电压跟随器。

同相比例放大电路常和分压电路搭配使用，用于检测某一分压电阻上电压变化，也可用作传感器电路。

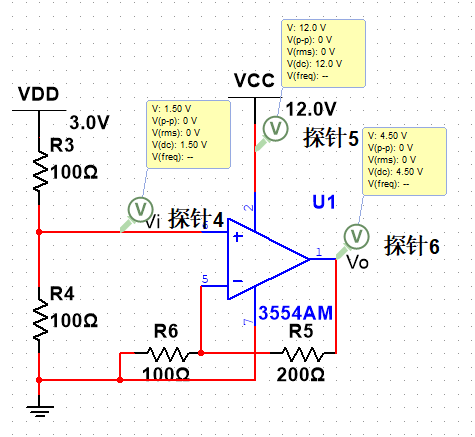

下面是仿真电路：

结果：输入电压根据分压得1.5V；

放大比例为1+R5/R6=3；

输出电压V0=1.5V*3=4.5V；

仿真结果与理论分析值相同。

三、反相比例放大器

反相：

就是说输出与输入正负性相反（增益是负的，输入与输出相差180°），输入信号在运放的反相端。

比例放大就是按照一定的比例进行放大。一般增益为Av= -R2/R1，R1为接地端电阻，R2为V0端电阻；

下面是仿真电路：
