Modbus转IEC104网关（三格电子）

  • 产品概述

Modbus转IE104网关型号SG-TCP-IEC104，是三格电子推出的工业级网关（以下简称网关），主要用于Modbus RTU/TCP/ASCII数据采集、DLT645-1997/2007数据采集，可接多功能电力仪表、温控仪、电表等，将采集到的数据转换为IEC104协议数据。IEC104实现服务端功能，可接入IEC104网络，对接IEC104主站、电力维护工作站等。

  • 硬件说明
    1. 产品外观

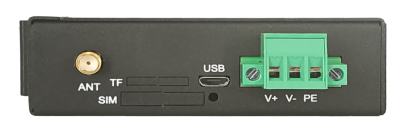

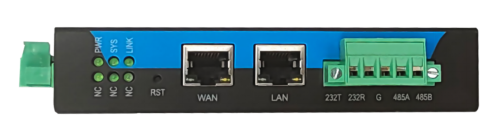

    1. 产品接口

·WAN口：用于连接IEC104主站设备。

·LAN口：用来接ModbusTCP从站设备。

·电源端子接口：网关供电。

·Reload按键：长按3~10s设备恢复出厂设置。

·天线接口：WIFI 天线。

·COM1：端子接法通用串口RS485/RS232。

      1. 天线接口

设备提供一个WIFI天线接口，接2.4G WIFI天线。

      1. WAN口

设备提供1个WAN口，可用于连接IEC104主站设备。

      1. LAN口

设备提供1个LAN口，连接ModbusTCP从站。

      1. 电源端子

V+、V-为设备供电口，支持12~36V DC供电，PE可接大地。

      1. Reload按键

长按3~10s设备恢复出厂设置，设备恢复出厂设置LAN口默认IP为192.168.1.37。

      1. COM1

插拔式接线端子，支持一路RS485/RS232，不能同时使用。

引脚序号

功能

1

RS232_TX

2

RS232_RX

3

GND

4

RS485_A

5

RS485_B

    1. 指示灯

·Power灯：常量表示供电正常。

·Sys灯：设备工作正常时闪烁。

·Link灯：IEC104有设备连接时常亮。

·NC：预留。

·NC：预留。

·NC：预留。

基本参数

分类

参数

数值

硬件参数

供电电压

DC 12~36V

功率

5W

网口

RJ45、10/100M

WIFI

2.4G

串口波特率

9600~115200bps

IP获取方式

LAN口静态IP，WAN口默认DHCP。LAN/WAN/WIFI需配置不同网段。

尺寸（mm）

110*144*27（不带端子90*133*27）

工作温度

-20~65℃

存储温度

-40~105℃

工作湿度

5%~95% RH（无凝露）

存储湿度

5%~95% RH（无凝露）

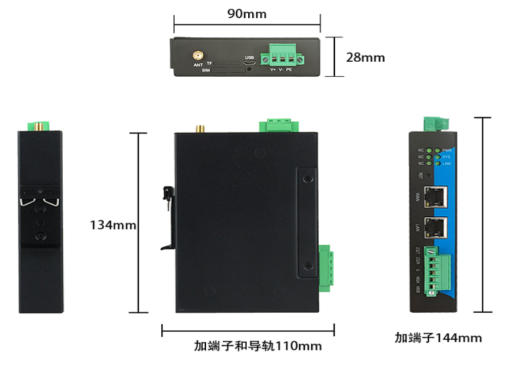

    1. 尺寸图

    1. 标准配件

·SG-TCP-IEC104 x1

·WIFI 天线 x1（选配）

  • 配置软件使用说明

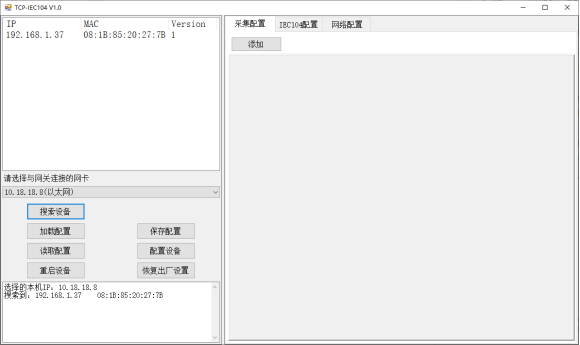

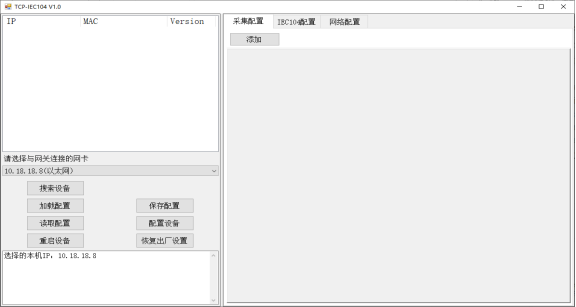

    1. 软件使用

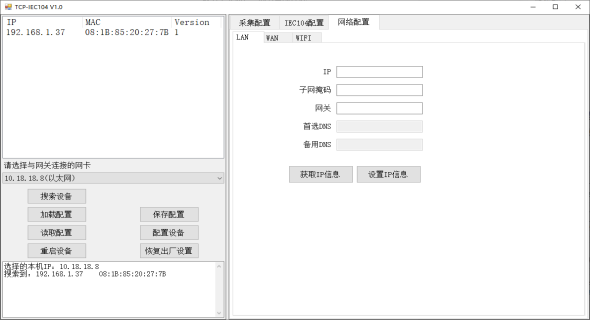

选择电脑端与网关连接的网卡。点击搜索设备可查看搜索到的网关IP

选中要配置的网关，点击读取配置可将网关中配置的参数信息显示到右侧参数信息中。点击配置设备可将当前修改的配置同步到网关。可操作重启网关和恢复出厂设置。

保存配置：将当前配置保存到配置文件。加载配置：从配置文件中加载配置信息。

    1. 网络配置

左侧选中设备，右侧切换到网络配置页，可配置LAN、WAN、WIFI参数。

  • LAN

LAN口可配置IP子网掩码。点击获取IP信息可获取LAN口的IP信息。点击设置IP信息，将当前配置的LAN口IP信息更新到网关。

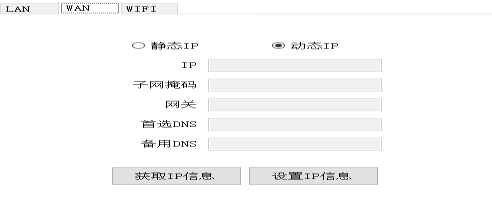

  • WAN

WAN口可配置动态IP和静态IP。点击获取IP信息可获取WAN口配置信息，点击设置IP信息将当前WAN口配置更新到网关。

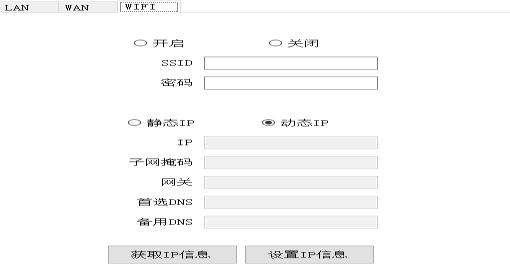

WIFI支持station模式用于联网。

WIFI可设置SSID和密码，配置动态IP和静态IP。点击获取IP信息可获取WIFI配置信息，点击设置IP信息将当前WIFI配置更新到网关。

    1. 采集配置

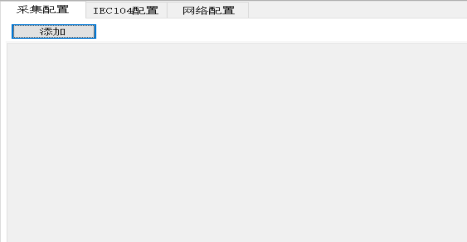

在采集配置页点击添加

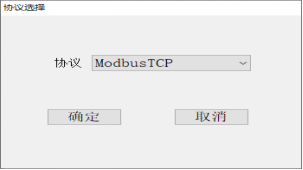

协议处可选择ModbusTCP、ModbusRTU、ModbusASCII、DLT645协议。

具体配置见下一章。

  • 数据采集配置说明
    1. Modbus采集配置说明
      1. 添加Modbus

    2. 按实际选择ModbusTCP、ModbusRTU、ModbusASCII。

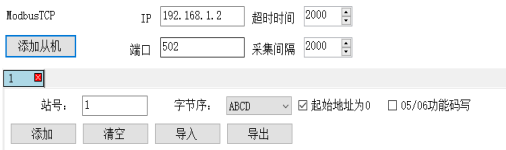

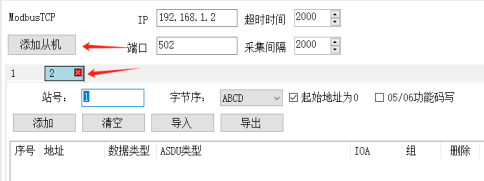

        1. Modbus TCP协议参数配置

  • 参数配置

IP：设置IP地址。

端口：通信端口，按实际配置填写。

超时时间：通讯超时时间，毫秒

采集间隔：数据采集循环间隔时间，毫秒

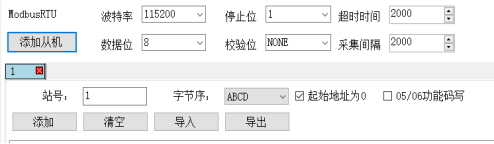

      1. Modbus RTU协议参数配置

  • 参数配置

波特率：通信的波特率。

数据位：数据位按实际选择。

停止位：停止位按实际选择

校验位：校验位按实际选择

超时时间：通讯超时时间，毫秒

采集间隔：数据采集循环间隔时间，毫秒

      1. Modbus ASCII协议参数配置

  • 参数配置

波特率：通信的波特率。

数据位：数据位按实际选择。

停止位：停止位按实际选择

校验位：校验位按实际选择

超时时间：通讯超时时间，毫秒

采集间隔：数据采集循环间隔时间，毫秒

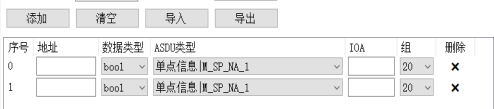

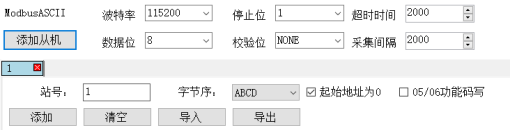

      1. 数据地址说明

点击添加从机，可添加从机设置从机站号。

每个从机单独设置字节序ABCD（Big-endian）、BADC(Big-endian byte swap)、CDAB(Little-endian byte swap)、DCBA(Little-endian)四种可选。

起始地址为0勾选时表示地址从0开始，不选表示从1开始，默认选择。

05/06功能码写勾选时使用05/06功能码写值，不选时使用15/16功能码写值，默认不选。

添加：添加一条地址配置。

清空：清空地址配置。

导入：从csv文件导入。

导出：导出到csv文件。

  • 地址说明

地址类型

描述

备注

0x

线圈

地址前面必须为0，如0001、000001、0238

1x

离散输入

地址前面必须为1，如1000、10000、1178

3x

输入寄存器

地址前面必须为3，如3005、305、30007

4x

保持寄存器

地址前面必须为4，如40002、402、4209

地址处填写Modbus地址。

数据类型按实际填写支持bool、int8、uint8、int16、uint16、int32、uint32、float

ASDU为映射到IEC104时的数据类型。

IOA为IEC104信息对象地址。

组：IEC104组。

IEC104部分说明详见IEC104配置。

    1. DLT645（电表）采集配置说明
      1. 添加DLT645电表协议
      1. 配置参数

      2. 波特率：按照电表实际波特率选择，一搬默认为2400

        数据位：按照实际选择，一搬默认为8

        停止位按照实际选择，一搬默认为1

        校验位：按照实际选择，一搬默认为EVEN偶校验

        通信超时时间单位毫秒

        采集时间间隔单位毫秒

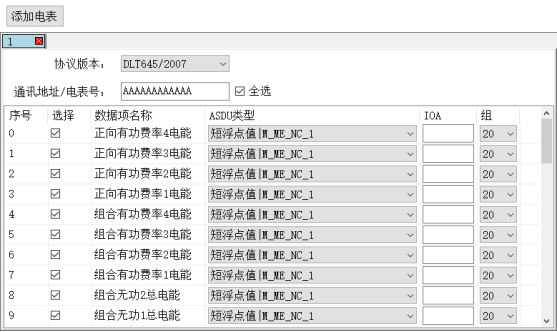

        1. 数据项配置

      2. 根据实际需要选择需要采集的数据项。电表可能不支持部分数据项，不支持的建议取消。

        添加电表，可同时添加多个电表，电表通讯波特率、数据位、停止位、校验位必须一致。

        按照电表实际通讯地址/电表号填写。若不知道电表的地址，且一条485链路上只有一个电表，那么可以填写通配地址12个A(AAAAAAAAAAAA)。

        根据电表支持的协议版本选择DLT645/2007或DLT645/1997。

      1. IEC104配置

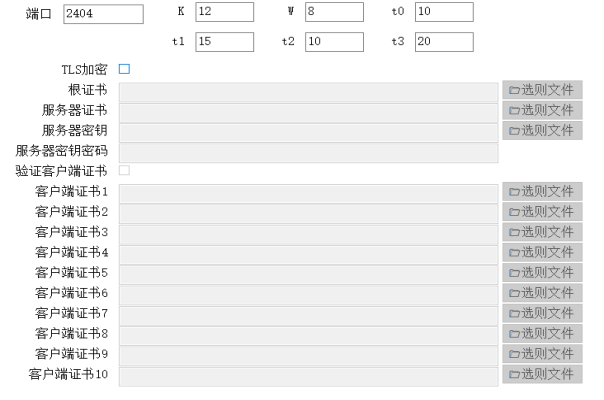

        1. 参数配置

      2. 端口默认2404。K、W、t0、t1、t2、t3可配置。

        TLS加密：选中时可以设置证书文件，IEC104客户端通过TLS的方式进行登陆。支持TLS1.0、1.1、1.2。

        根证书、服务器证书、服务器秘钥、在选择TLS加密时此三项证书必须选择，证书格式为crt或pem，秘钥格式为key。服务器秘钥如果设有密码需要设置服务器密钥密码。

        验证客户端证书：选中时会验证客户端登陆时使用的证书，需要设置客户端证书，最多设置10个客户端证书。不选择时不进行证书验证。
