pcie协议复位共有4中情况；cold reset；warm reset；hot reset；function level reset；

分类：

依据spec 6.6：

Conventional reset（传统复位）：cold，warm，hot， reset；所有pcie 内部的寄存器必须恢复到复位状态；

按照复位方式：cold，warm，必须通过pcie复位信号#PERST信号复位；该信号通常接金手指上用于ep和rc链接；

in-band 复位：hot reset；function level reset（FLR）；

Fundamental Reset：cold，warm reset；

当fundamental reset建立之后：RX为高阻态；TX输出短路电流；TX端电压为共模电压；

复位释放之后LTSSM从新开始训练；

cold reset：

power up复位；

warm reset：

除power up之外其他情况控制了#PERST复位（如通过内部寄存器等）；

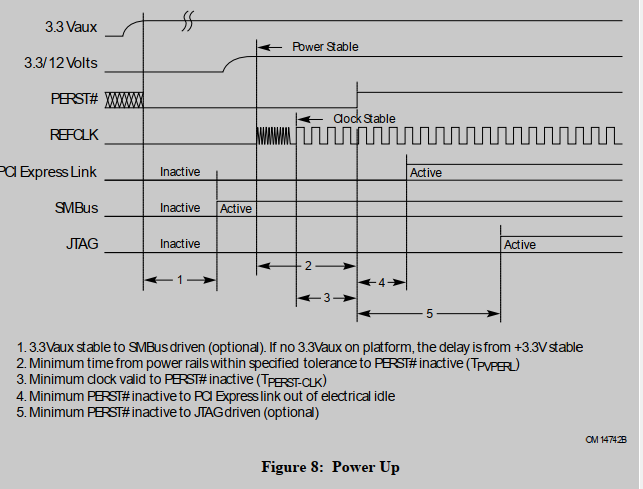

两者主要区别是复位保持时间的区别，以S IP为例在refclk稳定之后cold reset最小保持10us；而warm reset 保持时间为最小100ns；在CEM文档中说明了Tpvperl必须最小100ms；

即图中2处的时间；

hot reset：

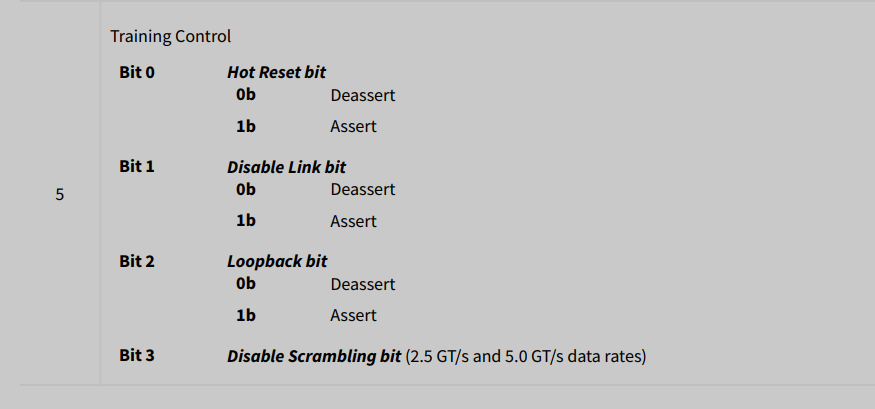

TS1 order set中Hot reset bit为1；

一：有上层（app layer）控制发起hot reset：

1. 如果任意lane中接收到两个连续的TS1的order set；hot reset bit Assert；之后开始进入hot reset流程：(4.2.6.11 hot reset)

• linkup=0;
• 如果没有继续保持hot reset；之后Ltssm会进入到detect；
• 否则会继续发送TS1系列，带hot reset信息

2.所有tx lane中TS1 hot reset bit都为1；

3. 2ms后超时，自动回退到Detect状态；

二：没有上层控制（通常指接收侧，如收到两个连续的Ts1 hot reset bit被置位）

1.linkup=0;

2. 当SW 的USP任意lane 端口接收到两个连续的TS1 hot reset assert；其所有下行端口都开始发送TS1 hot reset assert；

• 任意两个crosslink不受该约束影响；

3. 当任意已配置lane收到两个连续的TS1 hot reset bit assert；会进入到Hot reset状态；且内部2ms计数器开始计数；

4. 2ms后超时，自动回退到Detect状态；

注：在S IP中操作对端进入hot reset方法：

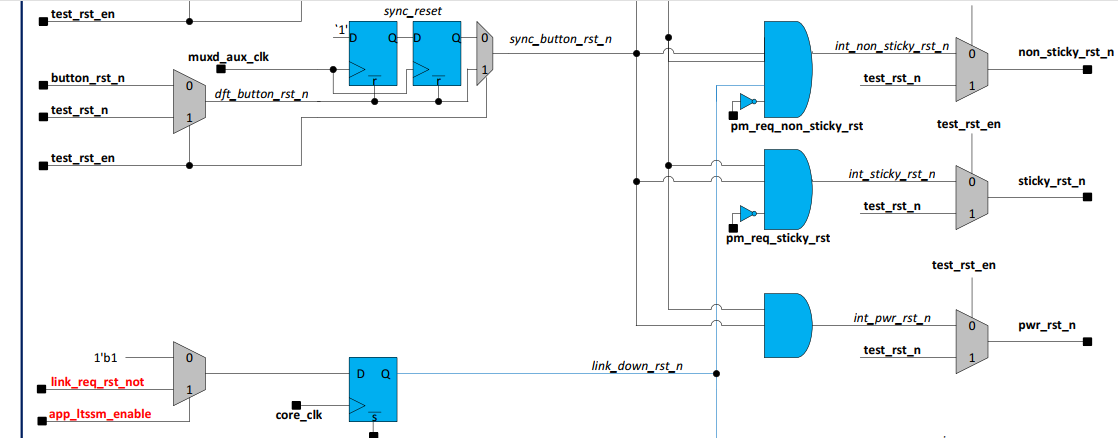

DSP可以hot reset USP；通过拉高app_init_rst 信号DSP会发送两个连续的TS1 hot reset bit assert; 并且会输出一个link_req_rst_not 信号用于指示复位信号（低有效）；且该信号还会引起non_sticky_rst_n；以及int_phy_rst_n的复位；

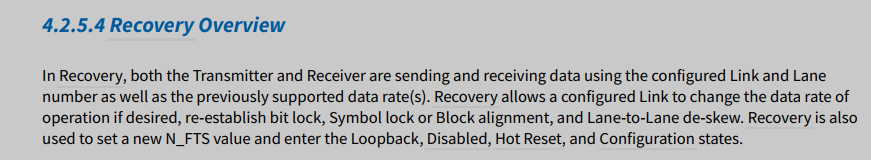

带axi端口的流程；需要将rx 数据flush；LTSSM会从L0状态跳转到Recovery之后进入到hot reset；

FLR reset：

flr reset不会复位：

1.sticky reg（非sticky reg会被复位）

2. HwInit 类型reg（硬件初始化reg）

FLR：非sr-iov可选；支持sr-iov必选；

使用方式：

DSP：无

USP：

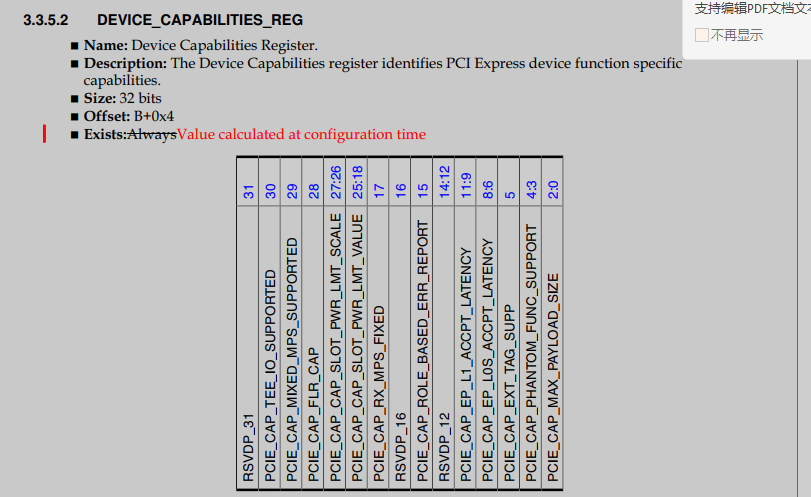

device_capabilities_reg bit28为1，表示支持FLR；

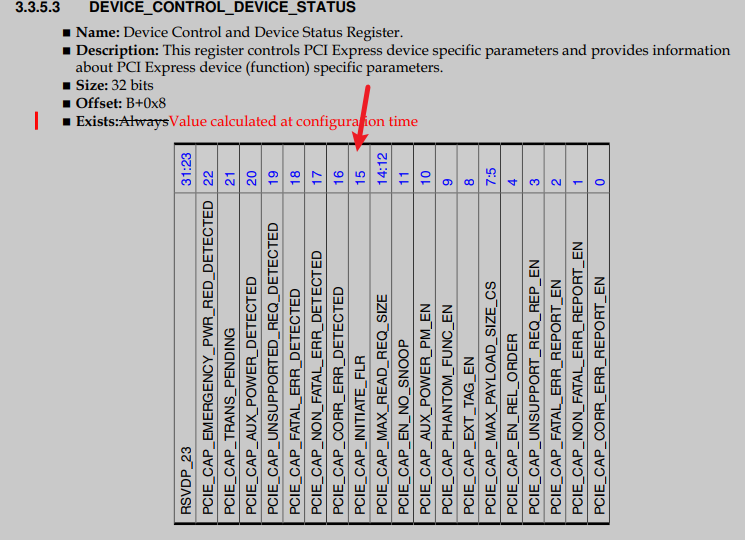

device_control_device_status；bit15写1开始进行usp的function level reset；写1清0该bit。

注：有些内容是英译过来的。建议去查看spec原文！！！！！！笔者写的也只是为了记录一下。
