一. 应用场景！
使用过Genesis的朋友都知道，它可以提取你点击单图元中心<提取图元轮廓计算中心点>！
二.
由于工作需要，去年在师傅的知道下写了一个单图元轮廓提取算法！
三. 原理
提取轮廓即需要找出单图元最外(内)层连续不间断的点！
故我们需要一个起始点，即从你点击的单图元出发，向左(←↑→↓， 4个方向皆可，只需改变算子的起始点)遍历至第一个与点击点不用色调的点，此点极为最外层轮廓的起始点，然后以你所选方向为算子起始项，进行顺时针(逆时针)遍历，直到遍历点与起始点重合，说明轮廓提取完毕！
四.
本例中我采用向左顺时针遍历，剩余的7种就交给聪明的你了！
1）准备算子结构
| 1 | 2 | 3 |
| 0 | * | 4 |
| 7 | 6 | 5 |
typedef struct DOTS_ARR // 采用屏幕坐标，Y轴向下！
{
INT32 OffsetX; // 相对中心点X向的偏移量
INT32 OffsetY; // 相对中心点Y向的偏移量
INT32 NextDotIndex; // 此点为目标点，下次遍历位置索引
}DOTS_ARR;
2）未优化算子
DOTS_ARR DotsArr[] =
{
-1, 0, 5,
-1, -1, 6,
0, -1, 7, // 上图中当前计算点的正上方2号点，若此点为最新提取的轮廓点，则下一点应为此点相对位置7开始遍历，原因如下：
1, -1, 0,
1, 0, 1,
1, 1, 2,
0, 1, 3,
-1, 1, 4,
};
为了保证不遗漏，我们必须采取顺时针(逆时针)遍历当前点周围所有点（以上次遍历成功2号点为例）
| 1 | 2 | 3 |
| 0（1） | *（2） | 4（3） |
| 7（0） | 6（*） | 5（4） |
（）括号中为以上以中心点为相对位置的坐标
看到上图，聪明的朋友一定会说7不是最好的位置，1才是，应为0，7在上次的遍历中已经被排除了（you are right）！
故最优算子如下
DOTS_ARR DotsArr[] =
{
-1, 0, 5,
-1, -1, 7,
0, -1, 1,
1, -1, 1,
1, 0, 3,
1, 1, 3,
0, 1, 5,
-1, 1, 5,
};
五. Demo
关键的算子已经序数完了，那么我用一个简单的Demo来实践一下！

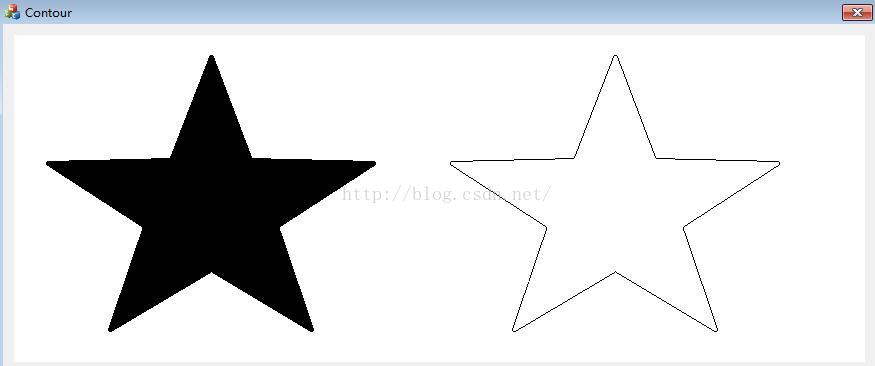

1）先上一个提取后的效果图
2）简单的列几处关键代码：
1.创建一个简单窗口类单独用来绘制
m_MyView.CreateEx(NULL, AfxRegisterWndClass(CS_HREDRAW,NULL,(HBRUSH)::GetStockObject(WHITE_BRUSH),NULL), L"CPaintView Window", WS_CHILD, m_MyViewRect, this, 0);
if (NULL == m_MyView)
{
TRACE(_T("Error:(%s.%d) CreateEx Failed!\r\n"), __FUNCTION__, __LINE__);
}
2.在窗口显示之前，加载我们的位图
if (bShow)// Show
{
m_hMemDC = CreateCompatibleDC(NULL);
HBITMAP hBitmap = LoadBitmapW(AfxGetInstanceHandle(), MAKEINTRESOURCE(IDB_BITMAP_START));
BITMAP bmp;
GetObject(hBitmap, sizeof(BITMAP), &bmp);
m_BitmapSize.cx = bmp.bmWidth;
m_BitmapSize.cy = bmp.bmHeight;
m_hOldBitmap = (HBITMAP)SelectObject(m_hMemDC, hBitmap);
}
else// Close
{
HBITMAP hBitmap = (HBITMAP)SelectObject(m_hMemDC, m_hOldBitmap);
DeleteObject(m_hOldBitmap);
DeleteDC(m_hMemDC);
}
注意：一定要删除GDI对象，做到万浪丛中过，滴水不沾身，否则会造成GDI泄漏(进程中GDI对象达到9999个，此进程会奔溃)
3.在图元上打击做按钮时，提取轮廓！
#pragma region Get Contour Centerm_VectorContourPoint.clear();CDC *lpCDC = GetDC();HDC hClientDC = lpCDC->GetSafeHdc();RECT ContourRect = {};POINT ptStart = {};POINT ptErgod = {point.x, point.y};COLORREF iColorValue = GetPixel(hClientDC, point.x, point.y);while (iColorValue == GetPixel(hClientDC, ptErgod.x , ptErgod.y)){ptErgod.x--;}if (-1 == ptErgod.x){return;}ptErgod.x++;memcpy(&ptStart, &ptErgod, sizeof(POINT));ContourRect.left = ptStart.x;ContourRect.right = ptStart.x;ContourRect.top = ptStart.y;ContourRect.bottom = ptStart.y;INT32 Count = 0;INT32 FlagIndex = 0;do {for (INT32 i = 0; i < DotsArrCount; i++){if (iColorValue == GetPixel(hClientDC, ptErgod.x + DotsArr[FlagIndex].OffsetX, ptErgod.y + DotsArr[FlagIndex].OffsetY)){Count++;ptErgod.x += DotsArr[FlagIndex].OffsetX;ptErgod.y += DotsArr[FlagIndex].OffsetY;FlagIndex = DotsArr[FlagIndex].NextDotIndex;m_VectorContourPoint.push_back(ptErgod);break;}FlagIndex++;if (FlagIndex == DotsArrCount){FlagIndex = 0;}}ContourRect.left = (ptErgod.x < ContourRect.left) ? ptErgod.x : ContourRect.left;ContourRect.right = (ptErgod.x > ContourRect.right) ? ptErgod.x : ContourRect.right;ContourRect.top = (ptErgod.y < ContourRect.top) ? ptErgod.y : ContourRect.top;ContourRect.bottom = (ptErgod.y > ContourRect.bottom) ? ptErgod.y : ContourRect.bottom;} while (ptStart.x != ptErgod.x || ptStart.y != ptErgod.y);TRACE("Count is %d\r\n", Count);m_ptCenter.x = (ContourRect.left + ContourRect.right) >> 1;m_ptCenter.y = (ContourRect.top + ContourRect.bottom) >> 1;ReleaseDC(lpCDC);Invalidate(TRUE);
#pragma endregion
4）简单动态显示我们提取成果
BitBlt(dc.GetSafeHdc(), 0, 0, m_BitmapSize.cx, m_BitmapSize.cy, m_hMemDC, 0, 0, SRCCOPY);for (vector<POINT>::iterator itPoint = m_VectorContourPoint.begin(); itPoint != m_VectorContourPoint.end(); itPoint++){if (itPoint == m_VectorContourPoint.begin()){MoveToEx(dc.GetSafeHdc(), (*itPoint).x + m_BitmapSize.cx, (*itPoint).y, NULL);}else{Sleep(1);LineTo(dc.GetSafeHdc(), itPoint->x + m_BitmapSize.cx, itPoint->y);}}
5）完成，运行过程中截图，运行完成即为之前贴出的预览图！
六.总结
师傅告诉我：图像算法的处理要长期的积累，自己去悟，多思考，当遇到一个新的算法需求，结合自己的经验积累，就能快速得到处理方法！
有兴趣的朋友可以不使用Demo中Getpixel()，而是直接处理位图数据块，这样轮廓提取的效率会更高！
这也是我去年学到第一个算法处理的，在这一年中，自己也积累了一些简单的图像处理算法：如灰度淡化(抽点)，多图元骨架提取等！
最后希望图像处理大神不啬指出demo中的不足以及需要优化之处，谢谢！
