本教程做出的剖面只能用作参考，实际工作中需要进行修改

一、数据：

1.斜坡单元

1. DEM

• 步骤

1. 利用DEM做出坡向

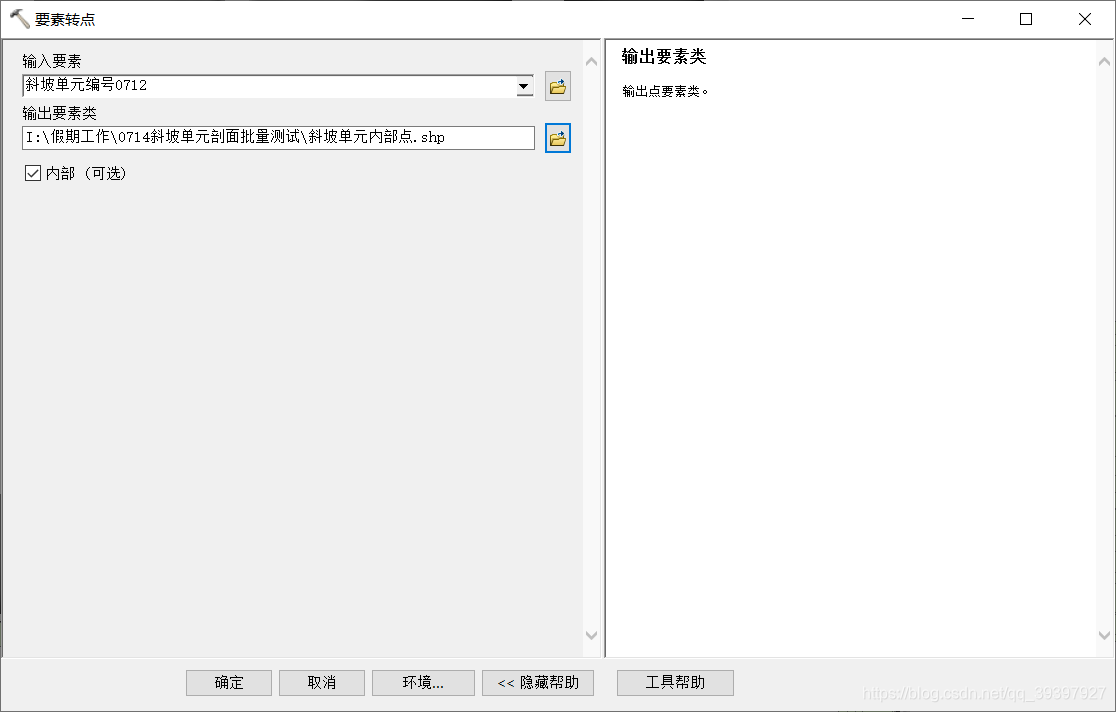

2.提取斜坡单元内部点数据

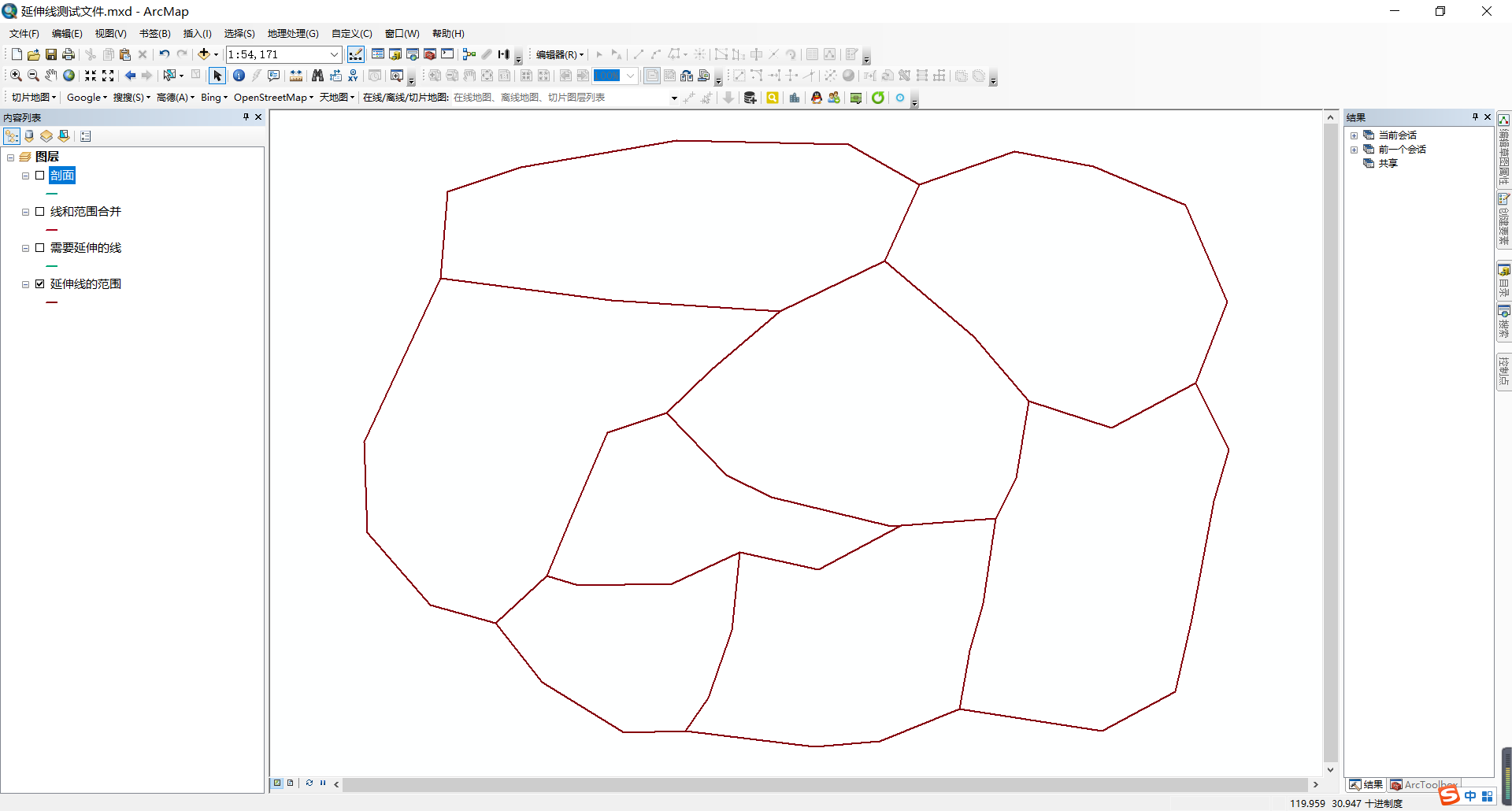

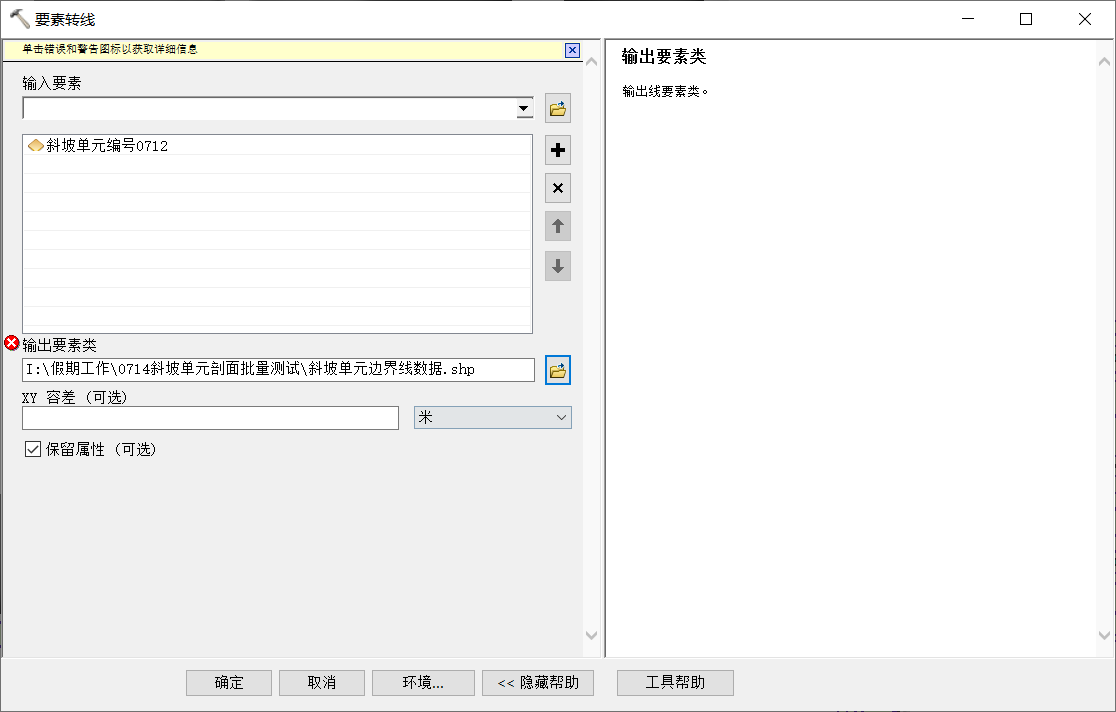

提取斜坡单元边界线数据

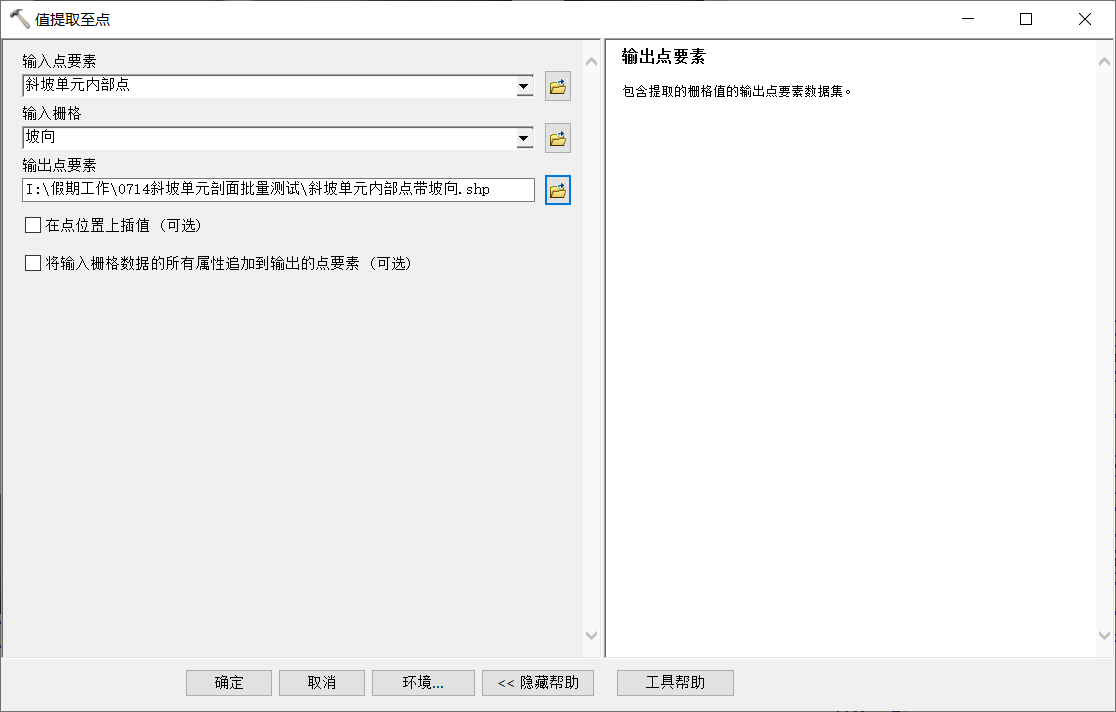

提取坡向数据至点属性

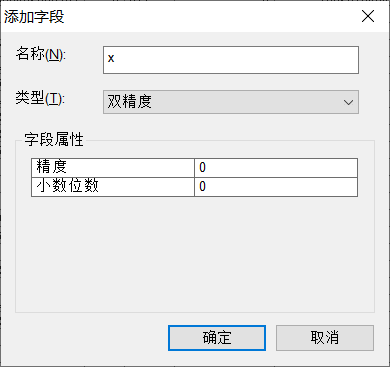

3.给带有剖面点的数据添加xy坐标字段，数据类型选择数值型

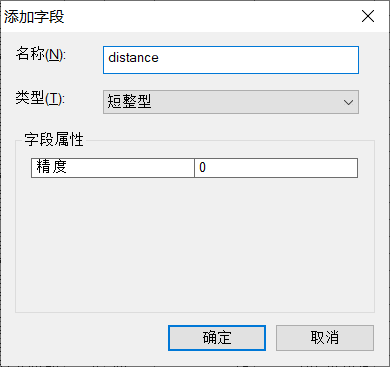

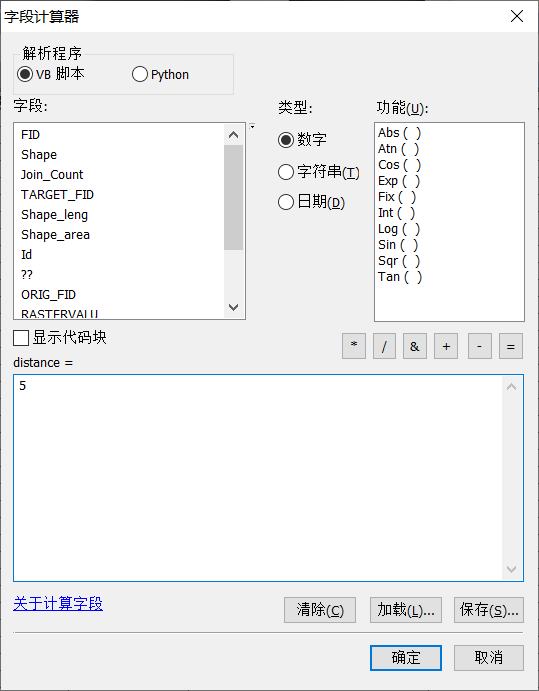

添加剖面长度字段

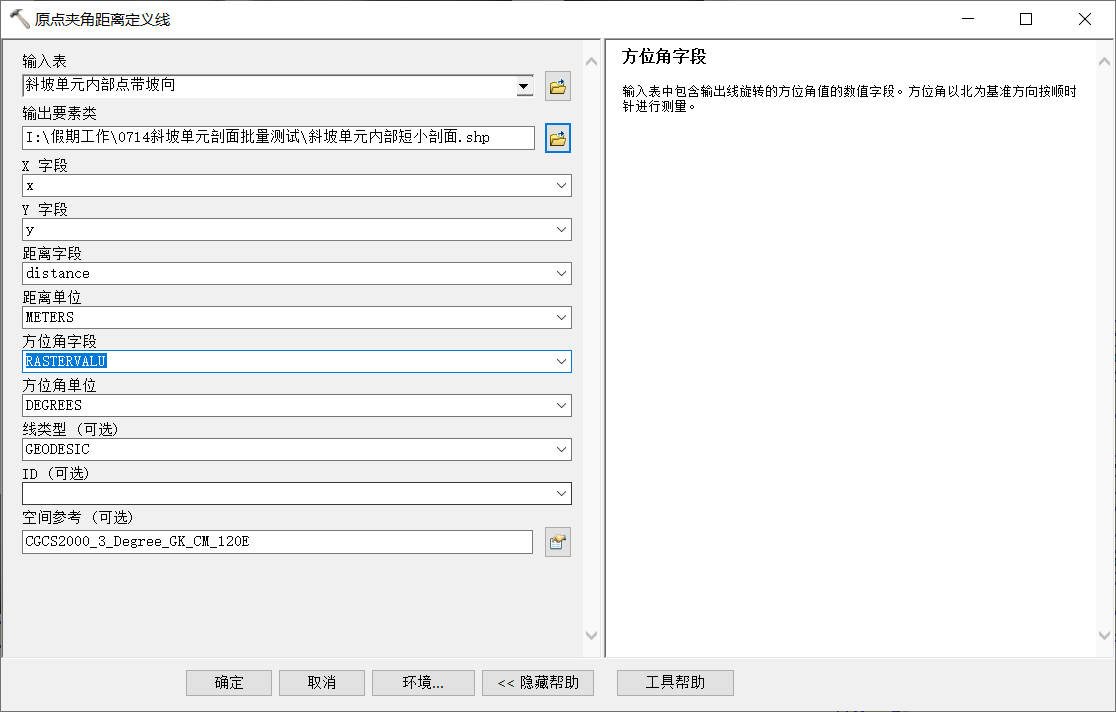

4.在带有坡向点处生成短小的剖面

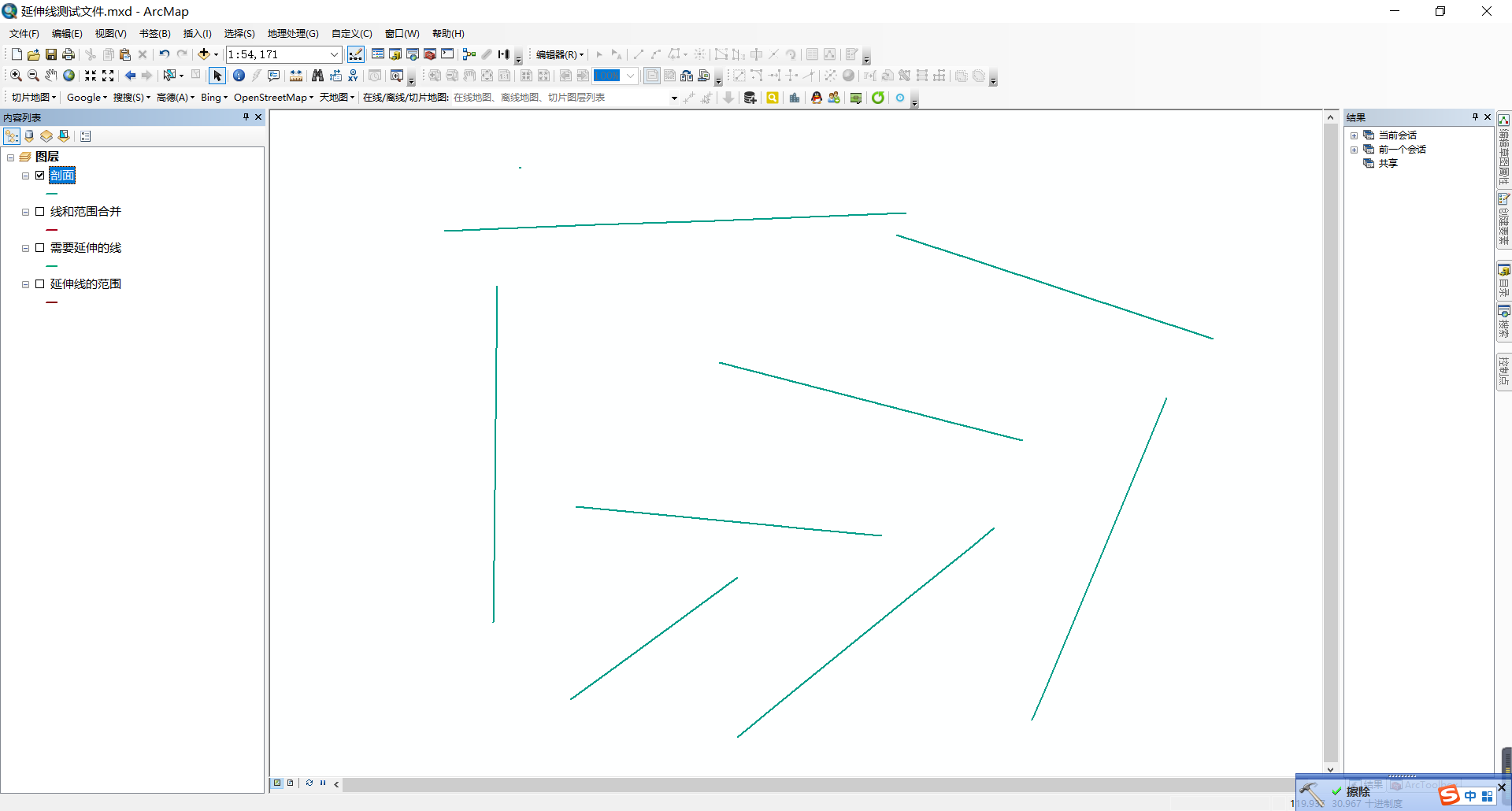

做出的剖面线

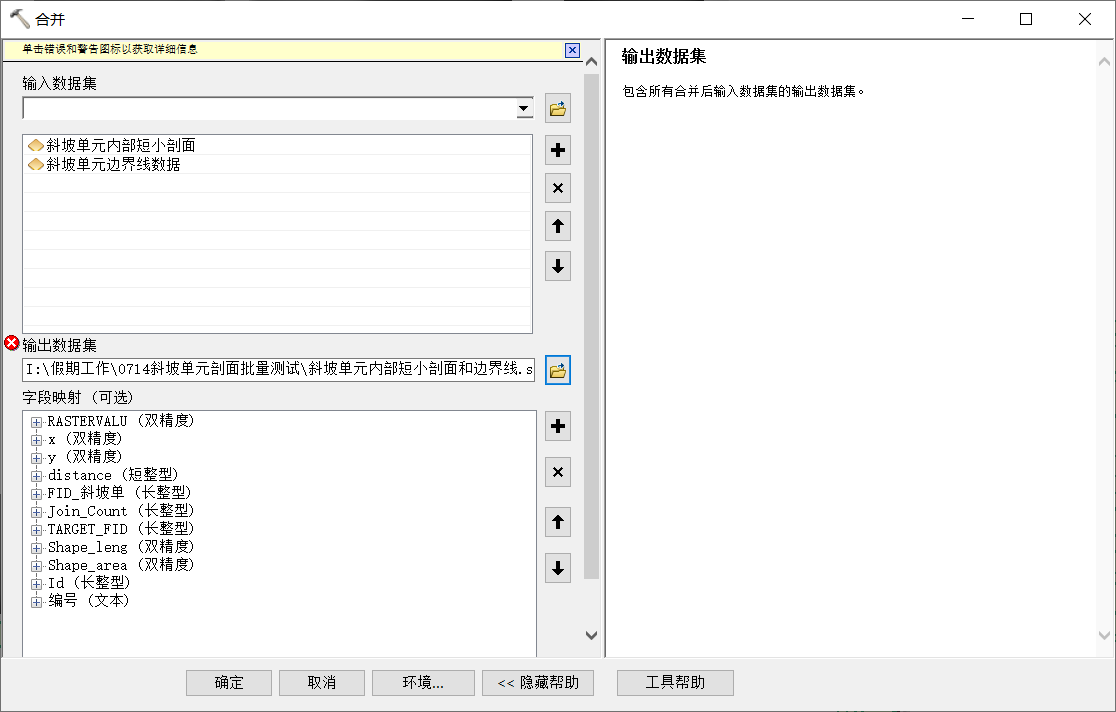

5.将短小剖面和斜坡单元边界线进行合并

6.将线进行延伸（该过程花费时间较长（毕竟计算机需要识别边界线没有人工快一些），读者可以开启编辑进行延伸，相对来说花费时间少，准确度高一些）（个人建议数据量小的时候可以使用该用具，数据量大的时候不建议使用）

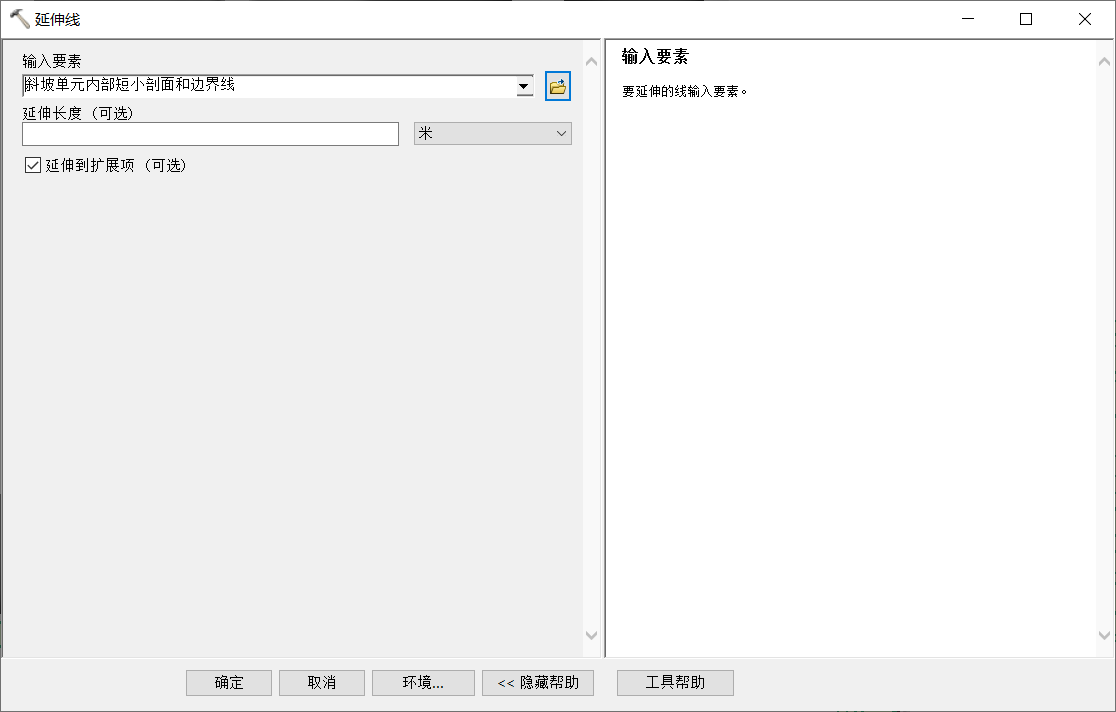

方法一

方法二

不需要将斜坡边线和短剖面进行合并

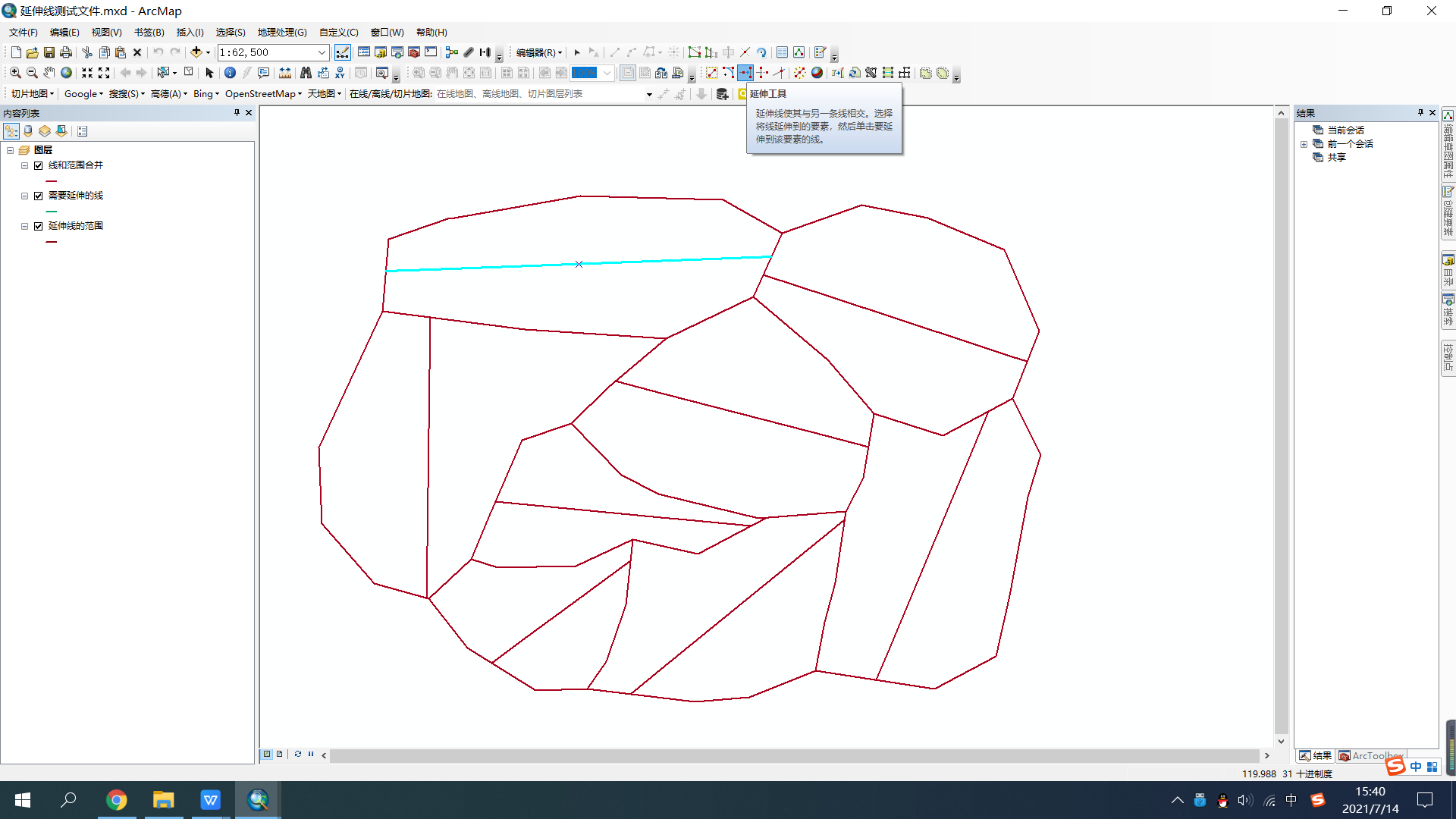

延伸结果

先选中斜坡单元边线，再点击要延伸线的两端即可

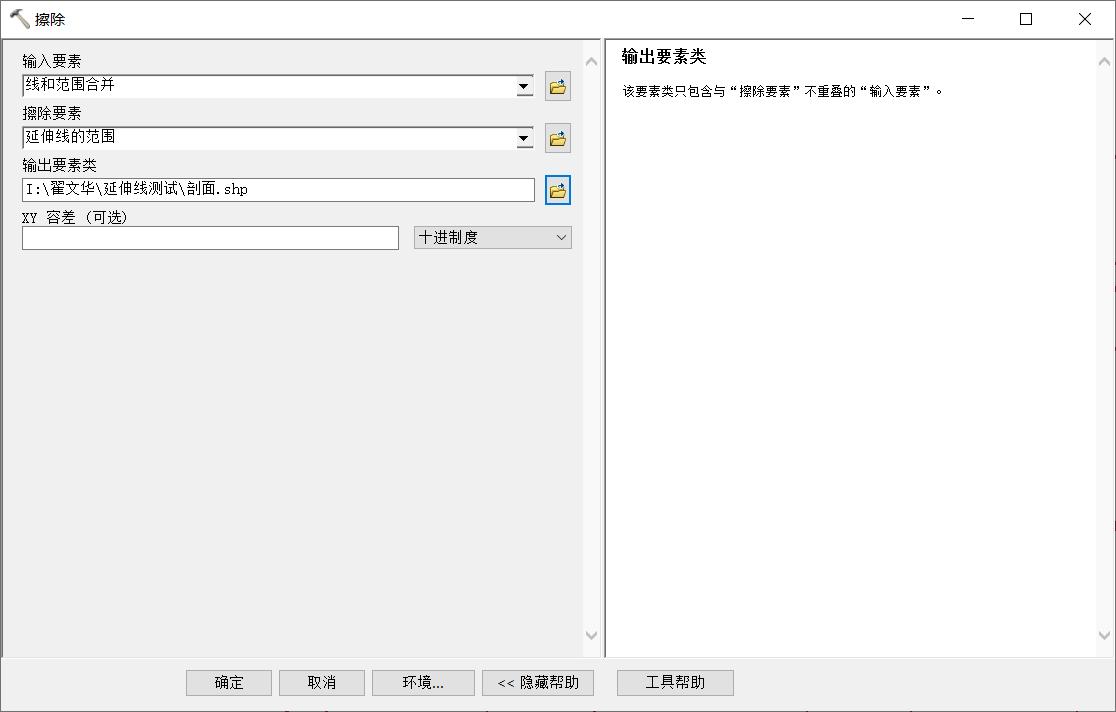

7.延伸后的带斜坡单元边界线的剖面线，需要利用斜坡单元边界线将其边界线擦除，结果保留的就是剖面线
