CM3计算板安装硬件时钟DS3231

1、硬件连接

DS3231是高速（400kHz）I2C接口的实时时钟芯片，0°C至+40°C范围内精度为±2ppm，-40°C至+85°C范围内精度为±3.5ppm，工作电压3.3V，提供电池备份，具有输入低功耗，实时时钟产生秒、分、时、星期、日期、月和年计时，并提供有效期到2100年的闰年补偿。

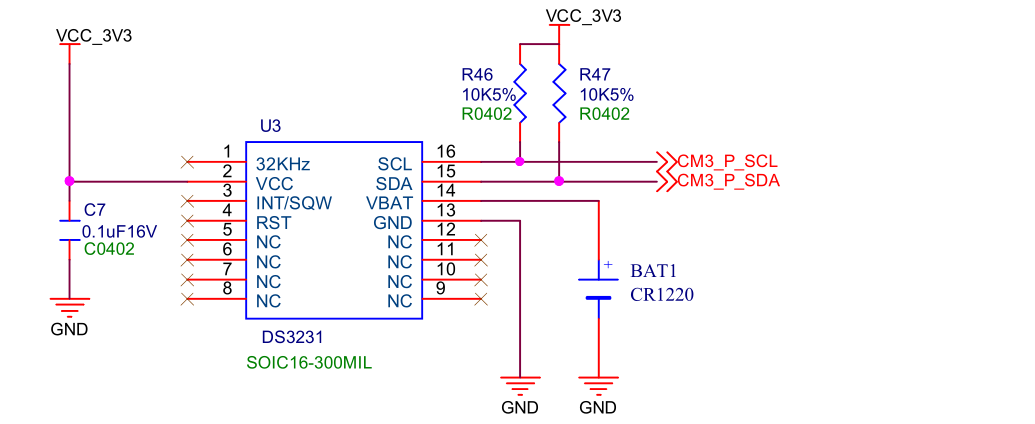

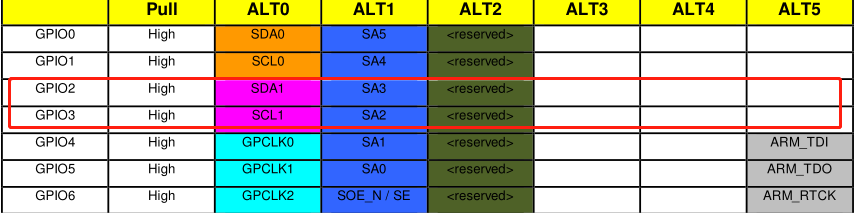

可以使用CM3计算板上任意的I2C接口连接DS3231，这里使用GPIO2和GPIO3 I2C1接口连接时钟芯片。采用CR1220电池对芯片备用供电。硬件连接如下：

2、系统注册设备

2.1 查看是否正确连接

首先查看i2c 接口是否识别到DS3231设备，使用如下命令查看是否存在id为68的设备，如果存在则i2c已经正确连接了DS3231:

sudo i2cdetect -y 1

2.2 设置开机注册时钟设备并同步

CM3开机后主动注册DS3231，并同步时钟时间为系统时间。在/etc/rc.local中填入如下命令：

sudo modprobe i2c-dev
sudo modprobe i2c-bcm2708
echo ds3231 0x68 | sudo tee  /sys/class/i2c-adapter/i2c-1/new_device
sudo hwclock -s
sudo hwclock -w

modprobe命令自动处理可载入模块，可载入指定的个别模块，或是载入一组相依的模块会根据depmod所产生的相依关系，决定要载入哪些模块。若在载入过程中发生错误，在modprobe会卸载整组的模块。

hwclock命令用法如下：

Usage:hwclock [function] [option...]Time clocks utility.Functions:-r, --show           display the RTC time--get            display drift corrected RTC time--set            set the RTC according to --date-s, --hctosys        set the system time from the RTC-w, --systohc        set the RTC from the system time--systz          send timescale configurations to the kernel-a, --adjust         adjust the RTC to account for systematic drift--predict        predict the drifted RTC time according to --dateOptions:-u, --utc            the RTC timescale is UTC-l, --localtime      the RTC timescale is Local-f, --rtc <file>     use an alternate file to /dev/rtc0--directisa      use the ISA bus instead of /dev/rtc0 access--date <time>    date/time input for --set and --predict--delay <sec>    delay used when set new RTC time--update-drift   update the RTC drift factor--noadjfile      do not use /etc/adjtime--adjfile <file> use an alternate file to /etc/adjtime--test           dry run; implies --verbose-v, --verbose        display more details-h, --help           display this help-V, --version        display version

sudo hwclock -s 用RTC时间更新系统时间
sudo hwclock -w 用系统时间更新RTC时间

2.3 重启并确认是否注册成功

重启后，查看i2c-1 原来68的id已经变成UU，变成UU则说明已经注册成功。
