CM3计算板RTC闹钟唤醒系统

1、前言

一个周期性控制系统的核心为CM3计算板，在电池供电情况下要求尽可能提高使用时长。由于系统空闲时长较多，因此在考虑低功耗的情况下将系统关机以进一步降低功耗。需要注意的是，系统关机后需要在指定时间唤醒，继续执行相关任务，这涉及到如何唤醒系统。

系统关机很容易用代码实现功能，一旦关机系统的服务都挂掉，如何保留开机任务？需要借助系统外围设计。

可以进一步抽象该需求，如何定时开机。目前我的设计比较暴力，其一，开机方式通过重置CM3计算板的Reset （RUN）引脚加以实现；其二，定时方式通过外部RTC时钟芯片进行设置，且RTC时钟芯片可以设置闹钟，产生硬件中断等电平触发跳变。

2、硬件

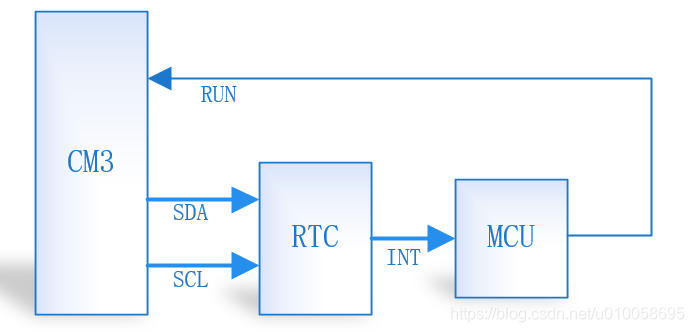

根据前面的描述，硬件连接示意图如下所示。详细电路连接不在此处罗列，以下介绍设计的要求。

CM3：提供一组I2C接口用于设置外部RTC
RTC：电池供电的实时时钟芯片，用I2C进行通信，具有闹钟功能，能产生闹钟中断
MCU：识别RTC闹钟中断信号，输出CM3系统复位信号。

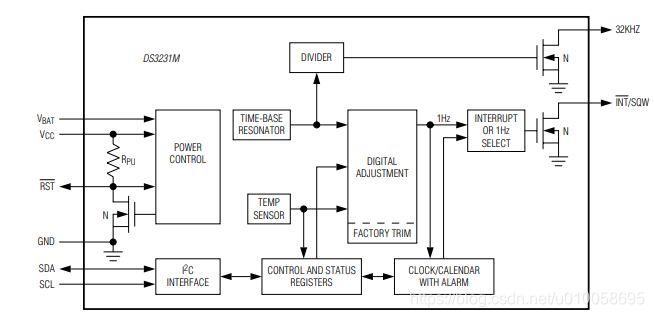

具体地，选用的RTC为DS3231，该RTC的芯片资料可以在这里查看，逻辑框图大概就是这么回事。

本例的MCU作用很单一，检测RTC中断，并复位CM3。所以可以用很简单的单片机，比如51单片机都可以，我这里用的是SOP8封装的STC15W104单片机，STC单片机，你懂得。单片机采用中断还是电平检测都可以，这是由于DS3231产生闹钟中断后，INT管脚在没有被清除闹钟之前一直保持低电平，这很重要。

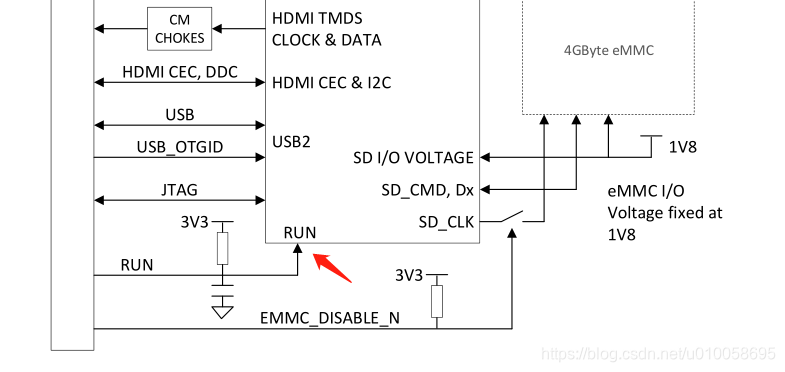

当然，如果不想对MCU单片机编程，也可以用其他边沿触发电路来代替MCU，比如采用JK触发器实现下降沿的捕获，再配合其他的硬件电路产生一个CM3复位电平即可。CM3的复位管脚Run为电平复位，拉低然后保持一点时间，再松开即可完成复位重启。如下图。

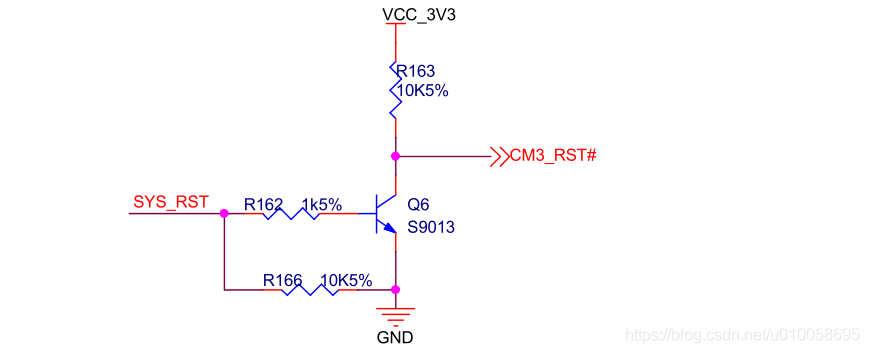

其他需要说明的，在采用MCU方式输出CM3复位信号的方案下，通常不要用MCU管脚直接连接CM3的复位系统，做一次信号隔离和驱动以保证两个系统的耦合性，例如，可以采用以下三极管驱动的方式。SYS_RST为MCU输出的信号，注意，此处需要MCU拉电流，因此配置MCU的相关管脚为强输出，即推挽输出以保证足够的驱动能力。

3、软件

3.1 DS3231驱动软件

DS3231采用标准I2C接口，Linux环境下在Github找到了现成的驱动rtcctl[点击链接]。使用起来非常方便，简单介绍使用方法。

(1) 下载

github地址： https://github.com/bablokb/pi-wake-on-rtc

(2) 安装

cd pi-wake-on-rtc //进入下载的文件夹内
sudo tools/install //执行安装脚本

(3) 使用

命令为rtcctl，详细的命令参数如下所示：

Available commands (date and time are synonyms):help                                - dump list of available commandsinit                                - initialize RTCshow  [date|time|alarm1|alarm2|sys]- display given type or alldump  [control|status|alarm1|alarm1]- display registers (hex/binary format)set   date|time|alarm1|alarm2|sys   - set date/time, alarm1, alarm2 timesFormat: dd.mm.YYYY [HH:MM[:SS]] ormm/dd.YYYY [HH:MM[:SS]](does not turn alarm on!)on    alarm1|alarm2                 - turn alarm1/alarm2 onoff   alarm1|alarm2                 - turn alarm1/alarm2 offclear alarm1|alarm2                 - clear alarm1/alarm2-flag

****注意1，该脚本使用的I2C默认挂接到I2C1，需要在系统中提前打开I2C接口，用i2cdetect 识别一下是否存在ID为68的设备。

****注意2，该脚本部分为window环境下编辑，如果执行命令报错，且提示存在"\r\n"错误，需要将该格式全部换成linux下的文件，可以参考这篇博文。

rtcctl命令使用起来很简单，如下：

/* rtcctl 初始化 */
rtcctl init
/* rtcctl 查看系统时间 */
rtcctl show sys
/* rtcctl 查看闹钟1信息 */
rtcctl show alarm1
/* rtcctl 启用闹钟1 */
rtcctl on alarm1
/* rtcctl 清除闹钟1 */
rtcctl clear alarm1
/* rtcctl 设置闹钟1时间 2019/06/01 15:30:00 闹钟产生中断*/
rtcctl set 06/01/2019 15:30:00

3.2 MCU软件

MCU主要检测RTC闹钟中断，RTC闹钟产生中断后如果不清除则一直保持低电平状态。简单写的一个边沿识别程序如下：

void main()
{uint16_t Alarm1_tick = 0;uint8_t isSYSRstWorked = 0;uint8_t Alarm_reg0 = 0;uint8_t Alarm_reg1 = 0;/*! I/O configure */P3M1 = 0x00;P3M0 = 0x0C;SYS_RST_Out = 0;//init pin statewhile(1){delay_ms(1);//systick/*!  handle RTC wake up alarm1  */if(isSYSRstWorked == 0){Alarm_reg1 = Alarm_reg0;Alarm_reg0 = RTC_Alarm1_In;/*! check RTC alarm1 fall-edge */if((!Alarm_reg0) && Alarm_reg1 == 1){isSYSRstWorked = 1;}}else{Alarm1_tick++;/* ___________|-----|_____________ */if(Alarm1_tick < 2000) SYS_RST_Out = 1;else{Alarm1_tick = 0;SYS_RST_Out = 0;isSYSRstWorked = 0;}}}
}

可见，只要MCU识别到一个下降沿，就会产生一个CM3复位脉冲，脉冲宽度为2s，经过测试，可以实现CM3复位重启，达到定时开机的要求了。

3.3 CM3执行逻辑
