继电器(英文：Relay)，也称电驿，是一种电子控制器件，它具有控制系统(又称输入回路)和被控制系统(又称输出回路)，通常应用于自动控制电路中，它实际上是用较小的电流去控制较大电流的一种“自动开关”。故在电路中起着自动调节、安全保护、转换电路等作用。继电器线圈在电路中用一个长方框符号表示，如果继电器有两个线圈，就画两个并列的长方框。同时在长方框内或长方框旁标上继电器的文字符号“J”。继电器的触点有两种表示方法：一种是把它们直接画在长方框一侧，这种表示法较为直观。

继电器有多种分类方法，今天我们按照它的工作原理或结构特征给大家介绍常用的中间继电器，它也属于继电器的一种。

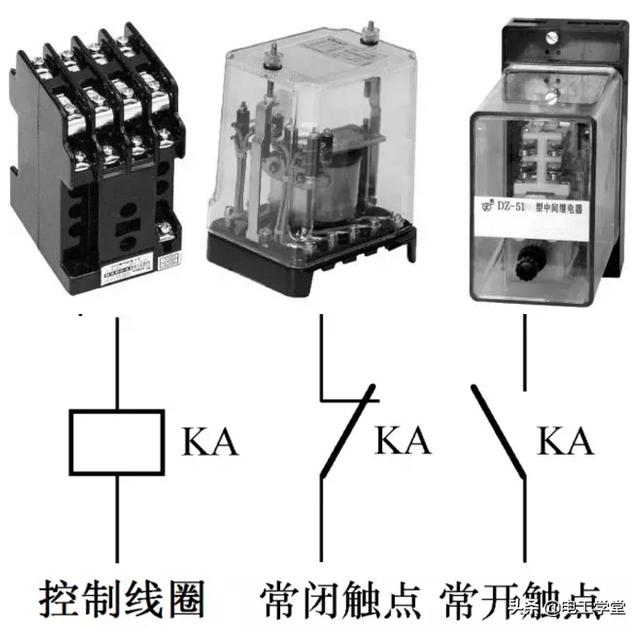

电流继电器、电压继电器和中间继电器都属于电磁继电器。

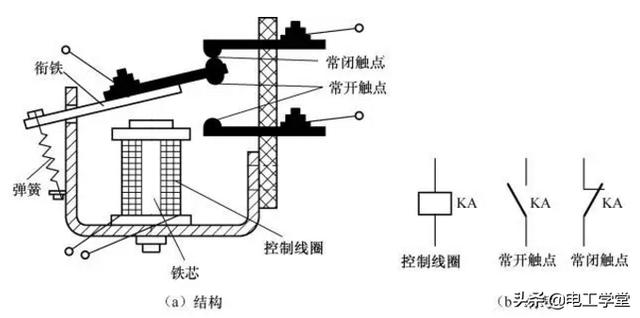

中间继电器实际上也是电压继电器，与普通电压继电器的不同之处在于，中间继电器有很多触点，并且触点允许流过的电流较大，可以断开和接通较大电流的电路。

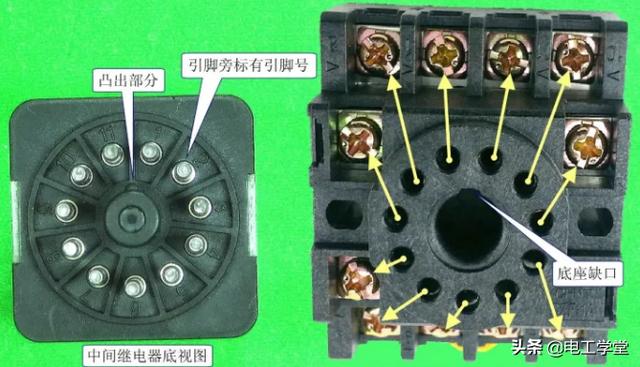

2.引脚触点图及重要参数的识读

采用直插式引脚的中间继电器，为了便于接线安装，需要配合相应的底座使用。

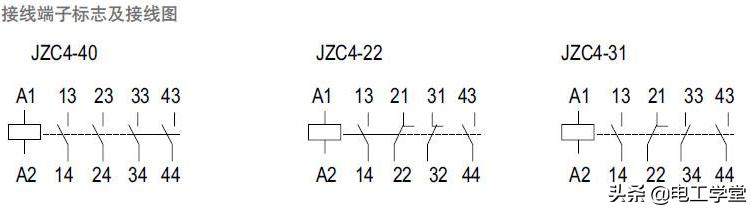

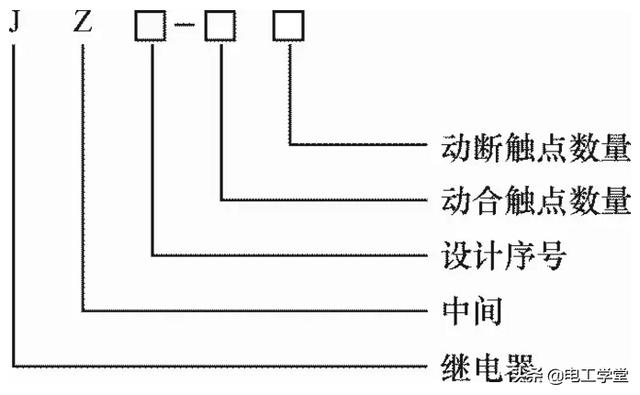

3.中间继电器型号与参数

4.选用

在选用中间继电器时，主要考虑触点的额定电压和电流应等于或大于所接电路的电压和电流，触点类型及数量应满足电路的要求，绕组电压应与所接电路电压相同。

5.检测

中间继电器电气部分由线圈和触点组成，两者检测均使用万用表的电阻挡。

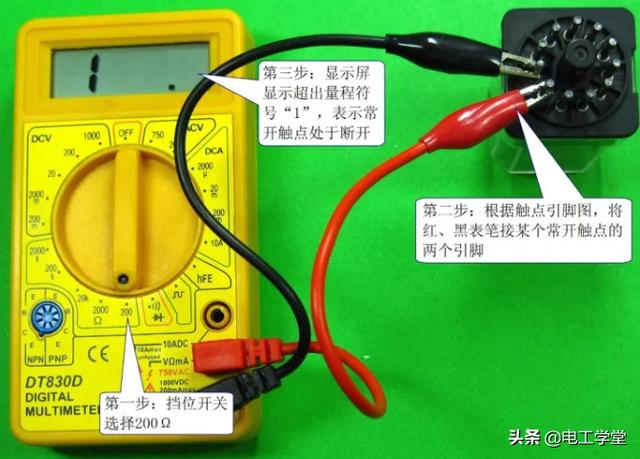

①控制线圈未通电时检测触点。触点包括常开触点和常闭触点，在控制线圈未通电的情况下，常开触点处于断开，电阻为无穷大，常闭触点处于闭合，电阻接近0Ω。中间继电器控制线圈未通电时检测常开触点如下图所示。

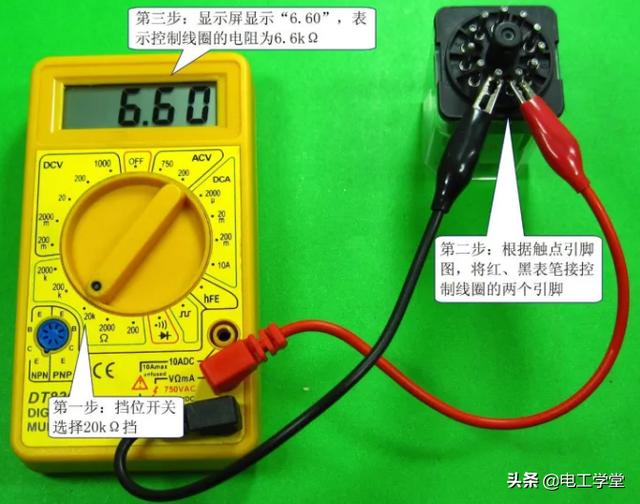

②检测控制线圈。中间继电器控制线圈的检测如下图所示，一般触点的额定电流越大，控制线圈的电阻越小，这是因为触点的额定电流越大，触点体积越大，只有控制线圈电阻小(线径更粗)才能流过更大的电流，才能产生更强的磁场吸合触点。

③给控制线圈通电来检测触点。给中间继电器的控制线圈施加额定电压，再用万用表检测常开、常闭触点的电阻，正常常开触点应处于闭合，电阻接近0Ω，常闭触点处于断开，电阻为无穷大。
