simulink如何从goto模块快速找到相应的from模块

有时候,Simulink搭建的模型中模块过多,很难找到goto模块所对应的from模块。下面将举例说明如何从goto模块快速找到相应的from模块。

方法1

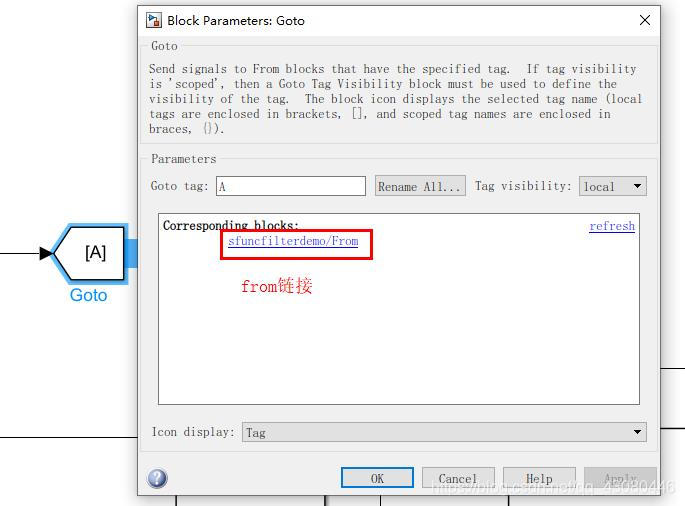

双击goto模块会弹出下图图框,点击图框的链接即可找到对应的from模块。如下图所示。
在这里插入图片描述

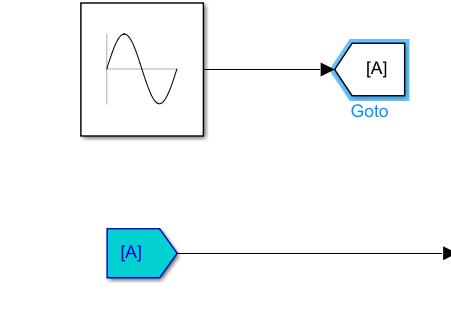

对应的from模块会变成蓝色,如下图所示。
在这里插入图片描述

方法2

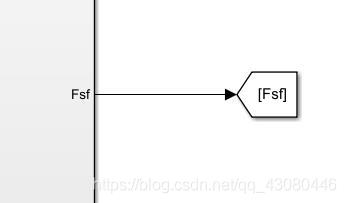

如下图所示的goto模块,tag为Fsf
在这里插入图片描述

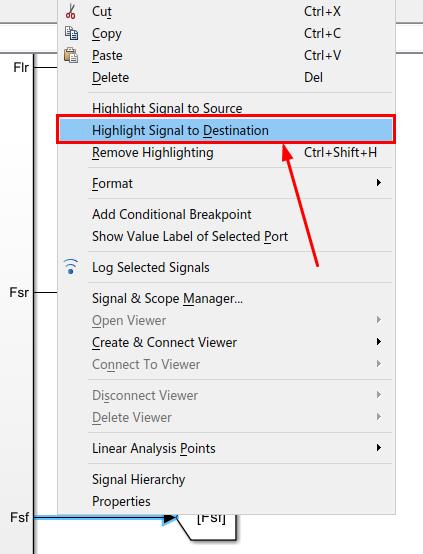

选中goto模块前的信号线,右键->左键点击Highlight Signal to Destination
在这里插入图片描述

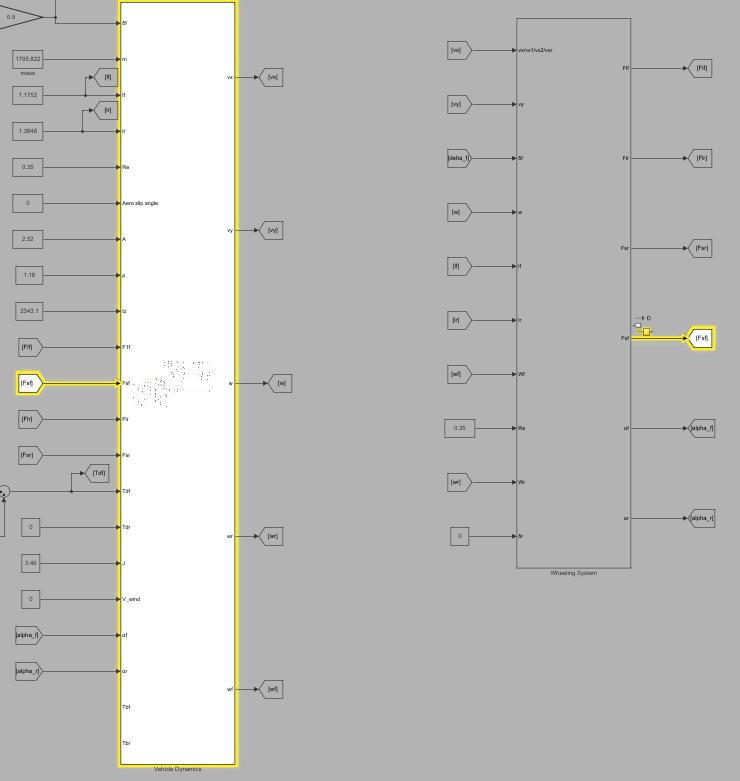

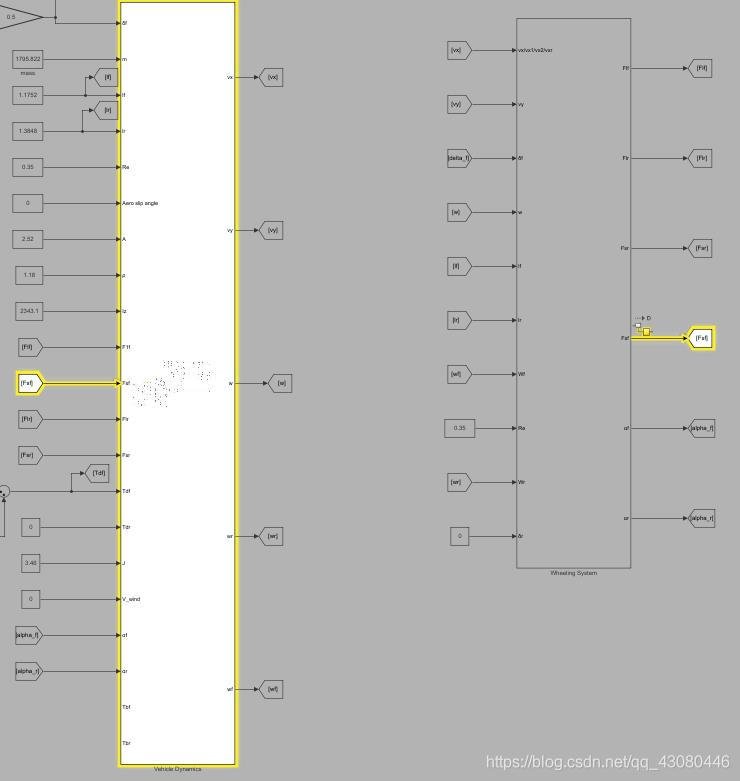

即可高亮显示goto模块和相应的from模块,效果如图所示
在这里插入图片描述
那么如何取消高亮显示呢?

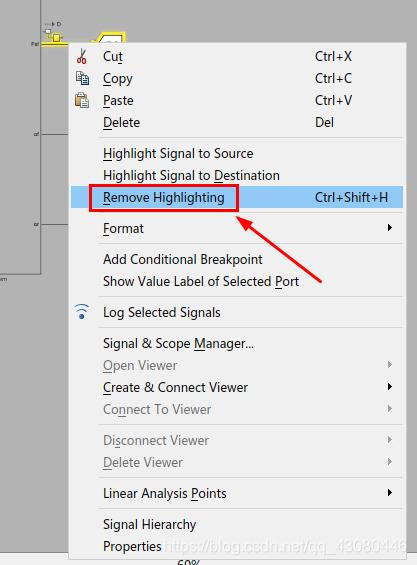

仍然是选中goto模块前的信号线,右键->左键点击Remove Highlighting,高亮显示就可以取消了。
在这里插入图片描述

注:版本为Matlab R2018b
