本文主要讲解两部分内容，不做任何转发，仅个人学习记录:
一. Arduino 与 SPI 结合使用 ：
二. SPI 深层理解
有价值的几个好的参考：
1. 中文版： https://blog.csdn.net/xxxxxx91116/article/details/42620413 这版本适合比较容易理解大概， 细节翻译还是要去英文版：https://www.arduino.cc/en/Tutorial/SPIEEPROM
2 .https://www.cnblogs.com/adylee/p/5399742.html 以及 https://blog.csdn.net/weixin_40117614/article/details/84070130（其中：2.2传输数据步骤如下 mode似乎弄混了，mode0与mode2在第一次采样之前已发送1bit 而mode1和mode3则是正常的发送再采样，有待考证）
一. Arduino 与 SPI 结合使用 ：

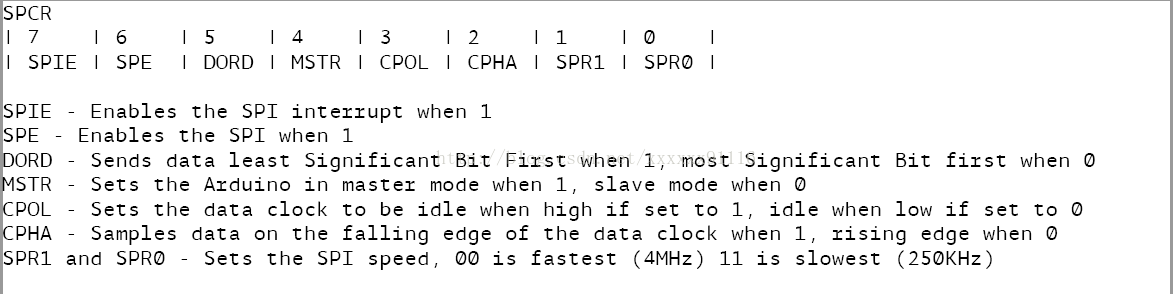

1.串行外围设备接口入门（Introduction to the Serial Peripheral Interface）

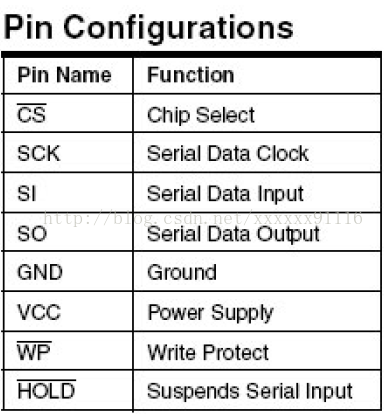

2.串行EEPROM简介

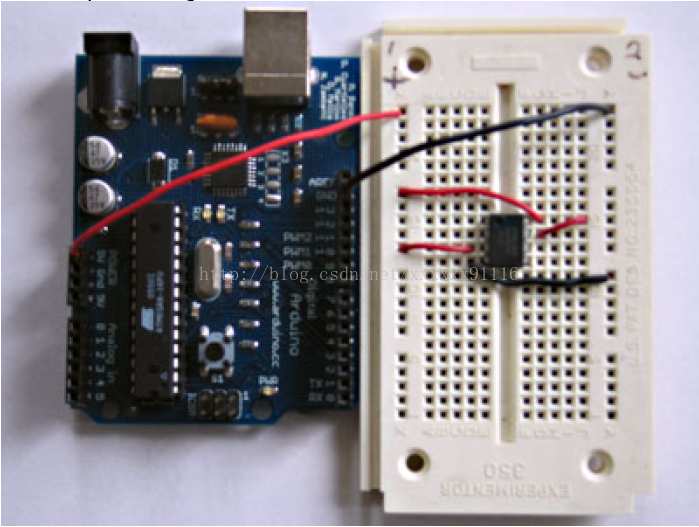

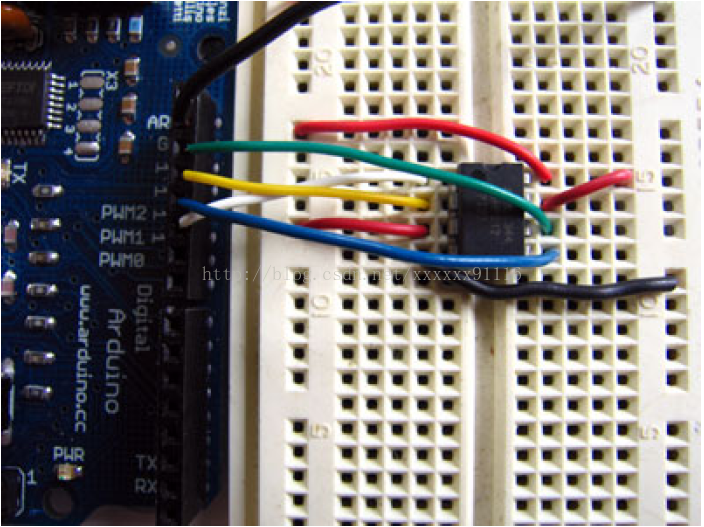

3.面包板的准备
4.Arduino SPI 编程

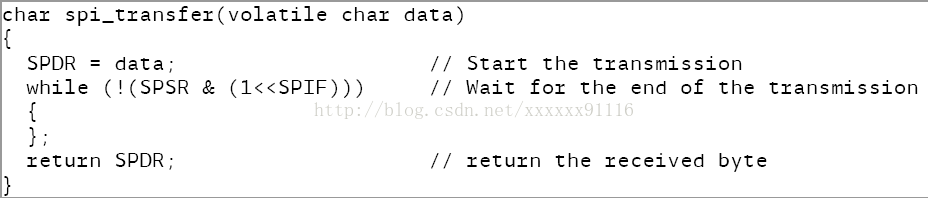

spi_transfer函数将要传出的数据放入数据传输寄存器，然后就开始SPI传输了哈。可以通过SPI状态寄存器（SPSR）的某个位（SPIF）来查看数据传输是否结束了。关于位掩码（bit mask）可以参考这里：http://www.arduino.cc/en/Tutorial/。最后返回写入EEPROM的数据。

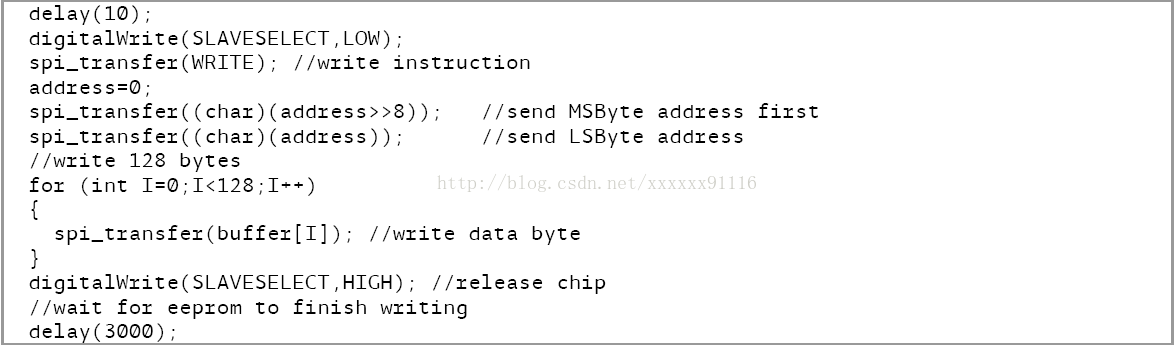

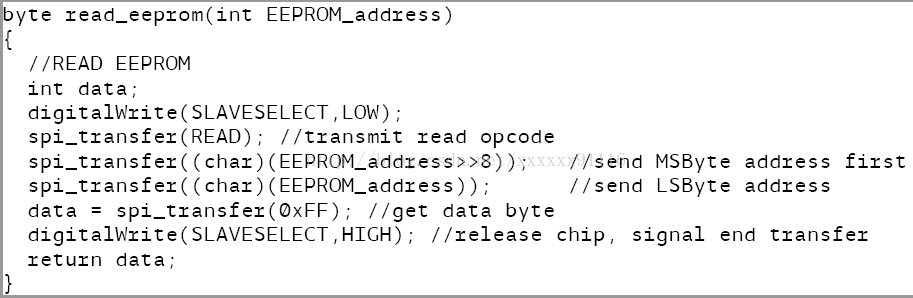

read_eeprom函数允许我们从EEPROM中读入数据，首先设置SLAVESELECT为低来enable设备。接下来送入一个读指定，接下来送入要读的16位地址，最高有效位有限。接下来我们发送一个假数据到EEPROM中以将数据传出。最后我们在读入一个字节后，再次设置SLAVESELECT线为高来释放设备，并返回数据，如果我们想要一次读入多个数据，那么当我们重复data=spi_transfer(0XFF)时，需要将SLAVESELECT一直设置为低，这样来回128次后读出整个页的数据：
为了方便大家CTRL+c、 CTRL+v，下面是整个手册的源码：
#define DATAOUT 11//MOSI

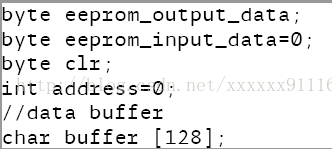

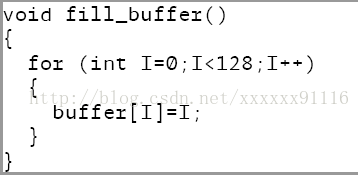

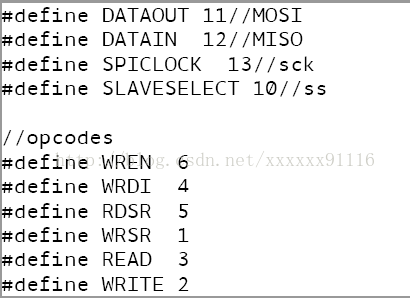

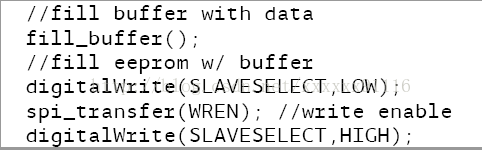

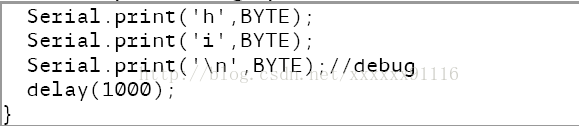

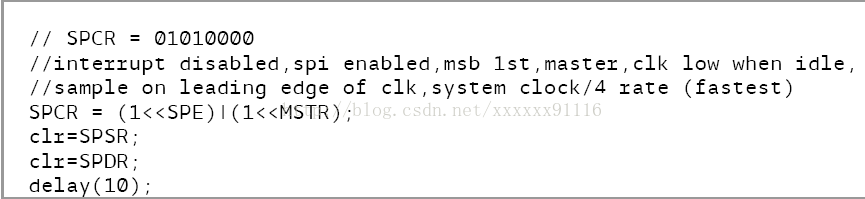

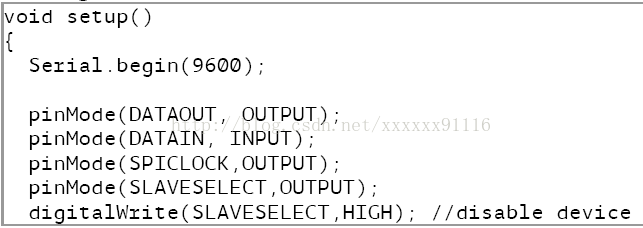

#define DATAIN 12//MISO #define SPICLOCK 13//sck #define SLAVESELECT 10//ss //opcodes #define WREN 6 #define WRDI 4 #define RDSR 5 #define WRSR 1 #define READ 3 #define WRITE 2 byte eeprom_output_data; byte eeprom_input_data=0; byte clr; int address=0; //data buffer char buffer [128]; void fill_buffer() { for (int I=0;I<128;I++) { buffer[I]=I; } } char spi_transfer(volatile char data) { SPDR = data; // Start the transmission while (!(SPSR & (1<<SPIF))) // Wait the end of the transmission { }; return SPDR; // return the received byte } void setup() { Serial.begin(9600); pinMode(DATAOUT, OUTPUT); pinMode(DATAIN, INPUT); pinMode(SPICLOCK,OUTPUT); pinMode(SLAVESELECT,OUTPUT); digitalWrite(SLAVESELECT,HIGH); //disable device // SPCR = 01010000 //interrupt disabled,spi enabled,msb 1st,master,clk low when idle, //sample on leading edge of clk,system clock/4 rate (fastest) SPCR = (1<<SPE)|(1<<MSTR); clr=SPSR; clr=SPDR; delay(10); //fill buffer with data fill_buffer(); //fill eeprom w/ buffer digitalWrite(SLAVESELECT,LOW); spi_transfer(WREN); //write enable digitalWrite(SLAVESELECT,HIGH); delay(10); digitalWrite(SLAVESELECT,LOW); spi_transfer(WRITE); //write instruction address=0; spi_transfer((char)(address>>8)); //send MSByte address first spi_transfer((char)(address)); //send LSByte address //write 128 bytes for (int I=0;I<128;I++) { spi_transfer(buffer[I]); //write data byte } digitalWrite(SLAVESELECT,HIGH); //release chip //wait for eeprom to finish writing delay(3000); Serial.print('h',BYTE); Serial.print('i',BYTE); Serial.print('\n',BYTE);//debug delay(1000); } byte read_eeprom(int EEPROM_address) { //READ EEPROM int data; digitalWrite(SLAVESELECT,LOW); spi_transfer(READ); //transmit read opcode spi_transfer((char)(EEPROM_address>>8)); //send MSByte address first spi_transfer((char)(EEPROM_address)); //send LSByte address data = spi_transfer(0xFF); //get data byte digitalWrite(SLAVESELECT,HIGH); //release chip, signal end transfer return data; } void loop() { eeprom_output_data = read_eeprom(address); Serial.print(eeprom_output_data,DEC); Serial.print('\n',BYTE); address++; if (address == 128) address = 0; delay(500); //pause for readability }总结：
1.这里主要以内存器EEPROM为主， 而且个人感觉这里的SPI控制进入到Arduino的开发版， 大体的方向对很多Arduino——SPI控制实用，但毕竟只是一个例子，下面一节将讲述SPI最底层的东西。
2.如果只是简单的读写，Arduino 中是有SPI.h头文件和cpp 也是大家可以研究的一个方向，现在记忆留心还是spi.transfer用法。
二. SPI 深层理解
SPI，是英语Serial Peripheral Interface的缩写，顾名思义就是串行外围设备接口。SPI，是一种高速的，全双工，同步的通信总线，并且在芯片的管脚上只占用四根线，节约了芯片的管脚，同时为PCB的布局上节省空间，提供方便，正是出于这种简单易用的特性，现在越来越多的芯片集成了这种通信协议。 SPI是一个环形总线结构，由ss(cs)、sck、sdi、sdo构成，其时序其实很简单，主要是在sck的控制下，两个双向移位寄存器进行数据交换。
假设主机和从机初始化就绪：并且主机的sbuff=0xaa (10101010)，从机的sbuff=0x55 (01010101)，下面将分步对spi的8个时钟周期的数据情况演示一遍(假设上升沿发送数据)。
---------------------------------------------------
这样就完成了两个寄存器8位的交换，上面的0--1表示上升沿、1--0表示下降沿，sdi、 sdo相对于主机而言的。根据以上分析，一个完整的传送周期是16位，即两个字节，因为，首先主机要发送命令过去，然后从机根据主机的名准备数据，主机在下一个8位时钟周期才把数据读回来。 SPI总线是Motorola公司推出的三线同步接口，同步串行3线方式进行通信:一条时钟线SCK，一条数据输入线MOSI，一条数据输出线MISO;用于 CPU与各种外围器件进行全双工、同步串行通讯。
SPI时序图详解-SPI接口在模式0下输出第一位数据的时刻
SPI接口在模式0下输出第一位数据的时刻
SPI接口有四种不同的数据传输时序，取决于CPOL和CPHL这两位的组合。图1中表现了这四种时序， 时序与CPOL、CPHL的关系也可以从图中看出。
CPOL（时钟极性）和CPHA（时钟相位）意义
CPOL=0，表示当SCLK=0时处于空闲态，所以有效状态就是SCLK处于高电平时
CPOL=1，表示当SCLK=1时处于空闲态，所以有效状态就是SCLK处于低电平时
CPHA=0，表示数据采样是在第1个边沿，数据发送在第2个边沿
CPHA=1，表示数据采样是在第2个边沿，数据发送在第1个边沿
通过CPOL和CPHA来控制我们主设备的通信模式
发送和接收设备需要根据实际情况分析 （发送设备 ≠ 主设备）
Mode0：CPOL=0，CPHA=0
SCLK（0）空闲；
当SCLK由低到高跳变（上升沿），(接收设备)进行数据的读取；
当SCLK由高到低跳变（下降沿），(发送设备)进行数据的发送；
Mode1：CPOL=0，CPHA=1
SCLK（0）空闲；
当SCLK由高到低跳变（下降沿），(接收设备)进行数据的读取；
当SCLK由低到高跳变（上升沿），(发送设备)进行数据的发送；
Mode2：CPOL=1，CPHA=0
SCLK（1）空闲；
当SCLK由高到低跳变（下降沿），(接收设备)进行数据的读取；
当SCLK由低到高跳变（上升沿），(发送设备)进行数据的发送；
Mode3：CPOL=1，CPHA=1
SCLK（1）空闲；
当SCLK由低到高跳变（上升沿），(接收设备)进行数据的读取；
当SCLK由高到低跳变（下降沿），(发送设备)进行数据的发送；
---------------------
CPOL是用来决定SCK时钟信号空闲时的电平，CPOL＝0，空闲电平为低电平，CPOL＝1时，
空闲电平为高电平。CPHA是用来决定采样时刻的，CPHA=0，在每个周期的第一个时钟沿采样，
CPHA＝1，在每个周期的第二个时钟沿采样。
图4中，注意看CS和MISO信号。我们可以看出，CS信号有效后，从器件立刻输出了bit1（值为1）。
通常我们进行的spi操作都是16位的。图5记录了第一个字节和第二个字节间的相互衔接的过程。 第一个字节的最后一位在SCK的上升沿被采样，随后的SCK下降沿，从器件就输出了第二个字节的第一位。
