01
ModbusTCP/IP协议简介
Modbus TCP/IP是简单的、中立厂商的用于管理和控制自动化设备的MODBUS系列通讯协议的派生产品。它覆盖了使用TCP/IP协议的“intranet”和“internet”环境中MODBUS报文的用途。协议的最通用用途是为诸如PLC’S，I/O模块，以及连接其他简单域总线或I/O模块的网关服务的。
02
协议搭建的工具
| Win7 64位虚拟机 | 2套 |
| iFIX5.8 | 1套 |
| Unity Pro V13 | 1套 |
03
协议仿真环境搭建过程

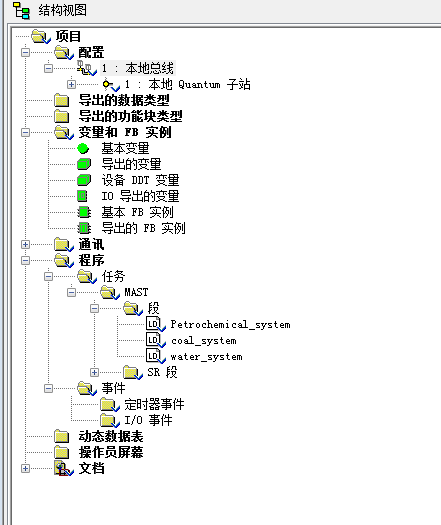

3.1 环境配置 将两台虚拟机及物理机设置在同一网段Modsim IP：192.168.2.2Wincc 7.3 IP：192.168.2.313.2 Unity Pro配置 3.2.1新建工程新建工程选择需要仿真的PLC型号，本例为Quantum 140 CPU651 50。创建基本变量及任务，如图所示。

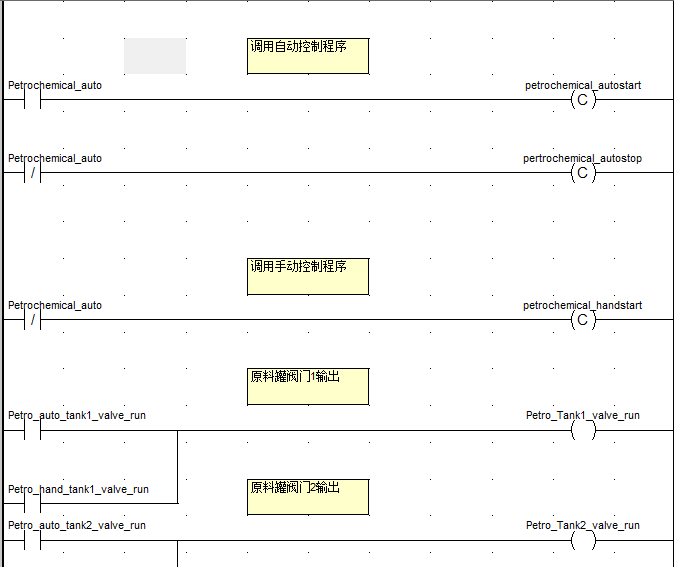

3.2.2 编写程序在新建的任务段中编写控制程序，根据功能编写合适的逻辑并关联变量。

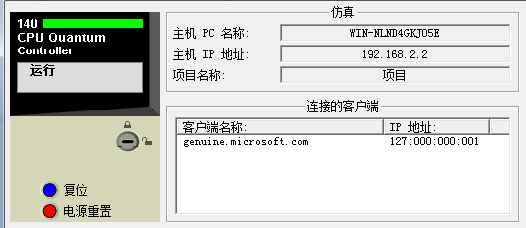

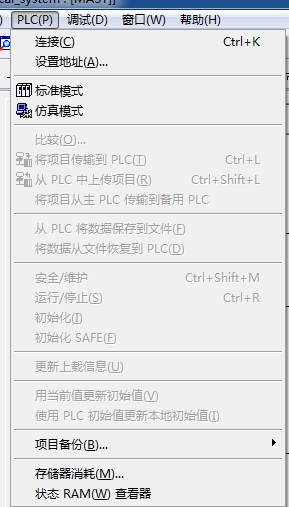

3.2.3 下载程序仿真运行将PLC设置为仿真模式，然后选择连接到PLC并将项目传输到PLC。此时虚拟PLC启动起来，可以改变和监控程序段。

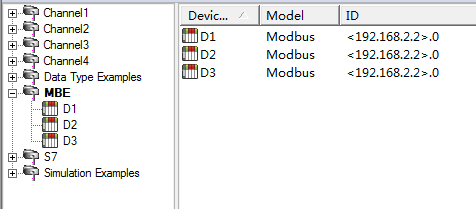

3.3 iFIX配置 3.3.1 SCADA配置在SCADA配置中添加Modbus驱动，并创建对应PLC中的变量。

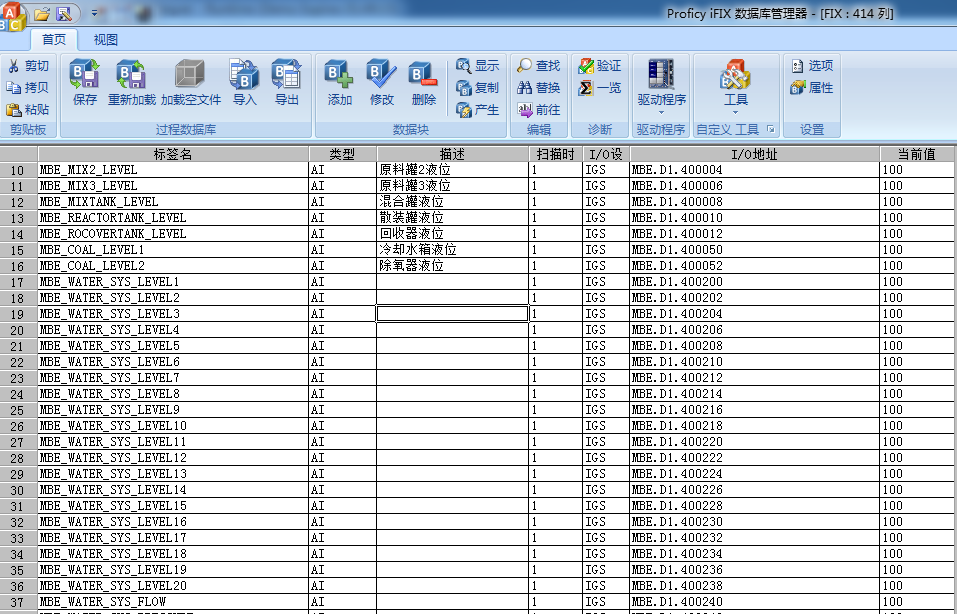

3.3.2 编辑数据库新建数据库数据，关联到SCADA中的变量，如图所示。

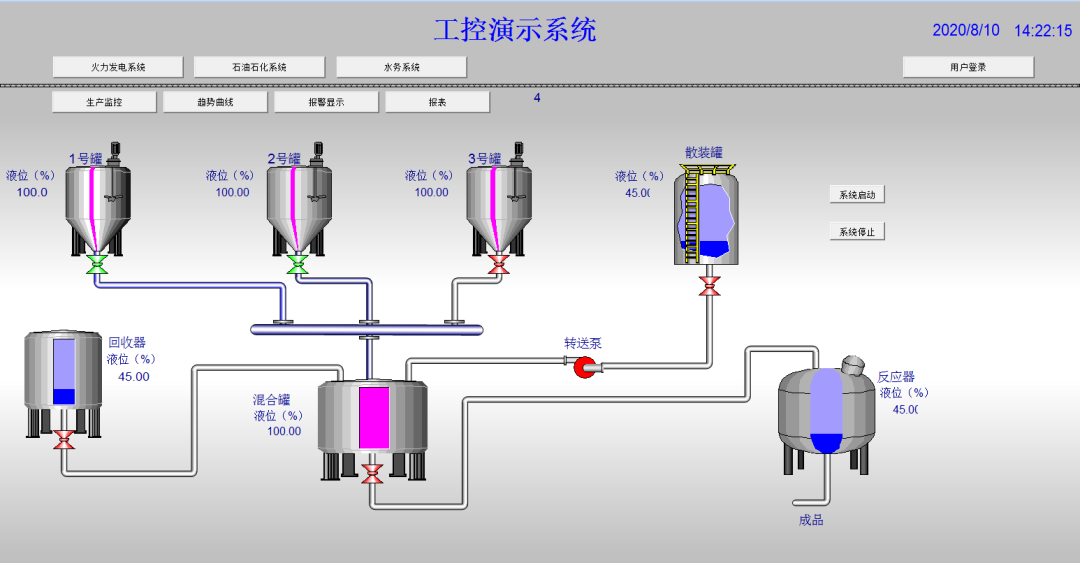

3.3.3 图形编辑新建画面，然后添加数据显示和控制等控件，连接对应变量。运行工程实现虚拟PLC和上位iFIX仿真通讯，如图所示。
04
总结

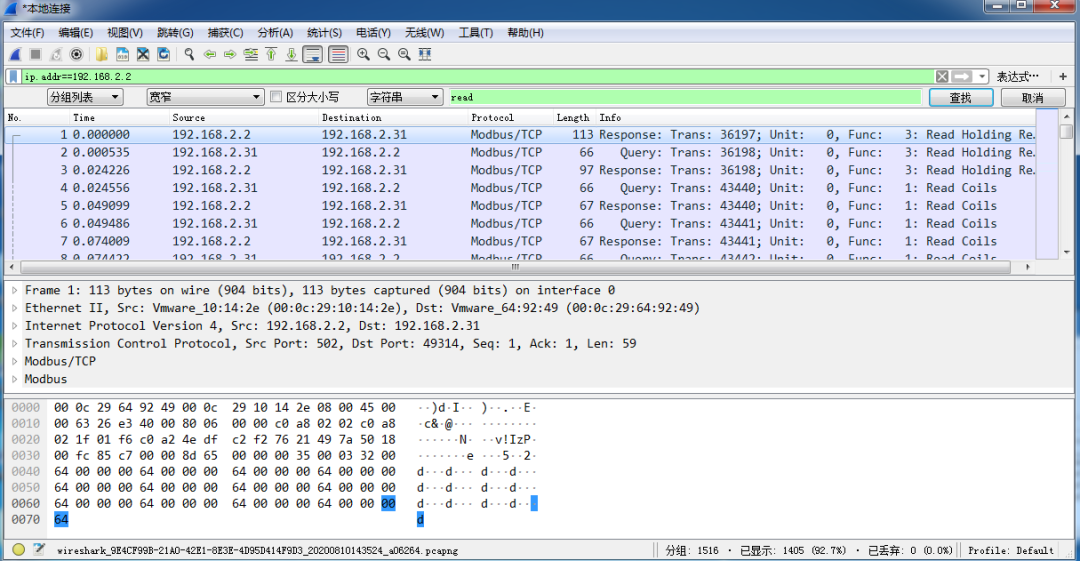

通过环境的搭建，能很好地仿真Modbus协议，并能通过Wireshark抓包工具，完成报文抓取，如图所示。
