matlab 图像中图像坐标系与plot、 imrotate坐标系的区别

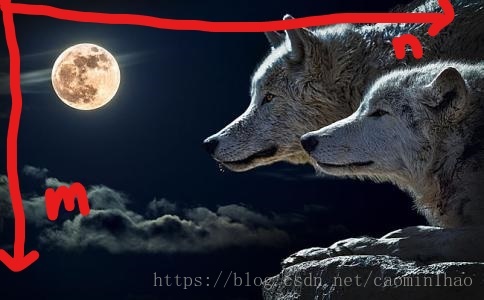

图像坐标系是以图像左上角为原点，访问图像像素点img（m，n），如下图所示：



plot的坐标系，以图像左上角为原点，在图像中划线时，plot（x，y），如下图所示：



       图像旋转时，有时候需要求图像中两点间的斜率，求斜率坐标系依然以图像左上角为原点，如下图所示





示例程序如下所示：

clear all;clc;close all;



img = zeros(300,300);

img(150:156, 150:156) = 255;

img(30:36, 40:46) = 255;



figure,subplot(1,2,1),imshow(img);

hold on,

% 在30列画一条长度为150个像素的竖直线段

plot(30,1:150,'r');

% 连接两个白色区域中心坐标（43,33）、（153,153）

line([43,153],[33,153]);

hold off;



% 将两条直线旋转到垂直

% 即求图中蓝线的斜率

tan_=(-153-(-33))/(153-43)

sigma = atan(tan_);

img2 = imrotate(img,sigma*180/3.1415);



subplot(1,2,2),imshow(img2);
