一.why CNN for image ?

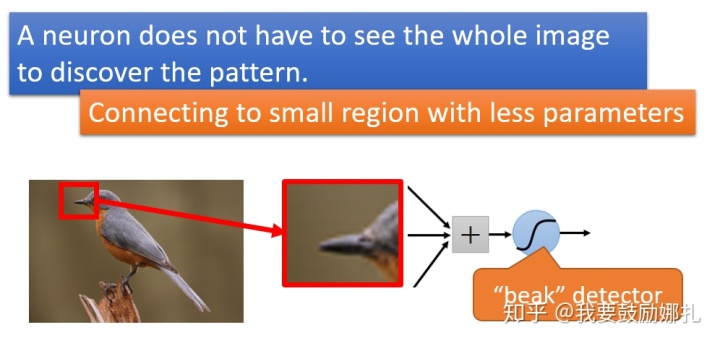

1.Some Patterns are much smaller than the whole image.

一些模式比起整张图片来说更小，即寻找模式不用看完整的图像。

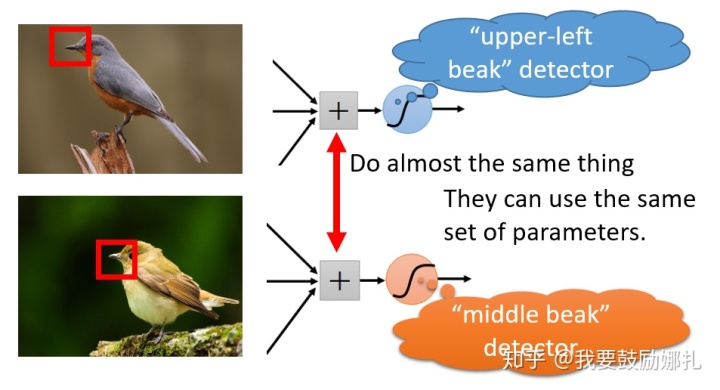

2.The same patterns appear in different regions.

同一个模式可能会出现在不同的区域。

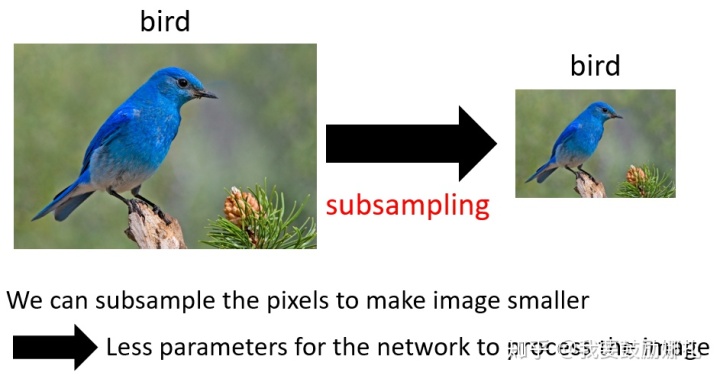

3.Subsamping the pixels will not change the object.

子采样不会改变物体。

1&2--> Convolution 3-->Pooling

二.作用

提取特征。

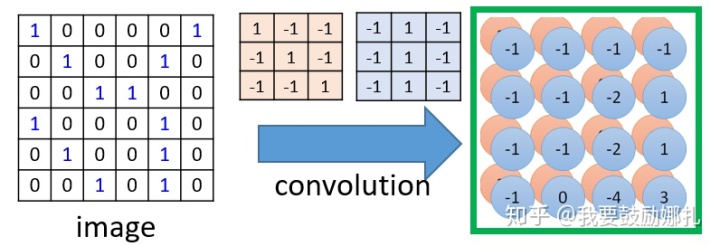

三.具体计算过程

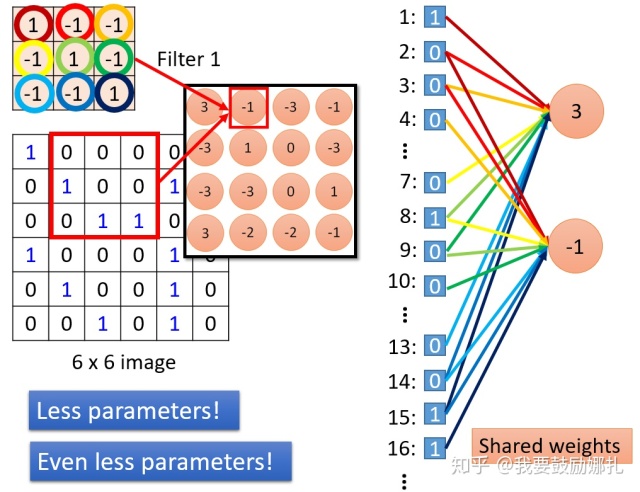

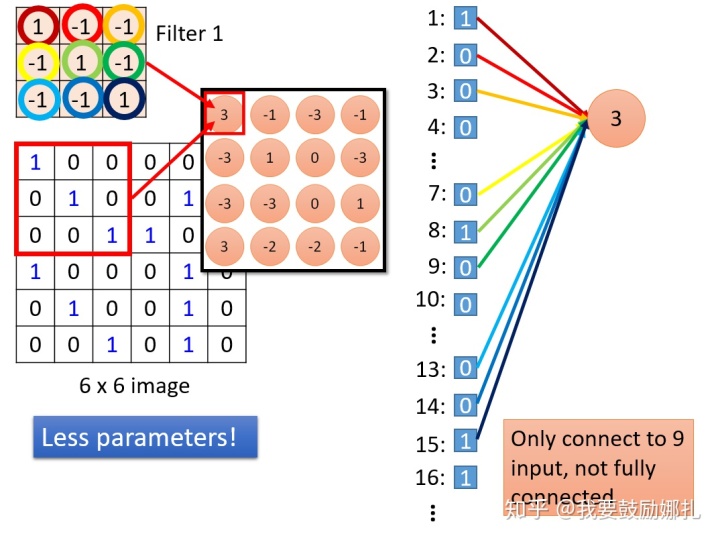

卷积主要有两个特征：局部连接以及权值共享。

参数量：单层卷积层总参数＝卷积核个数*(卷积核尺寸+偏置项)

卷积核个数一般通过该卷积层参数设置，卷积核尺寸为Filter*Filter（该层设置参数）*上一层通道数（无需设置），偏置项为1。

（全连接层是节点数相乘。）

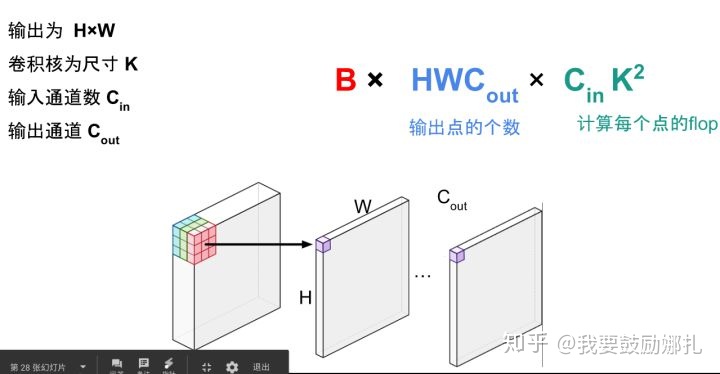

卷积的计算量:

（对于某个卷积层，它的FLOPs数量为：考虑偏置项的话，

其中num_params表示该层参数的数目。）

（全连接层：BxMxN , B是batch size，M是输入形状，N是输出形状。）

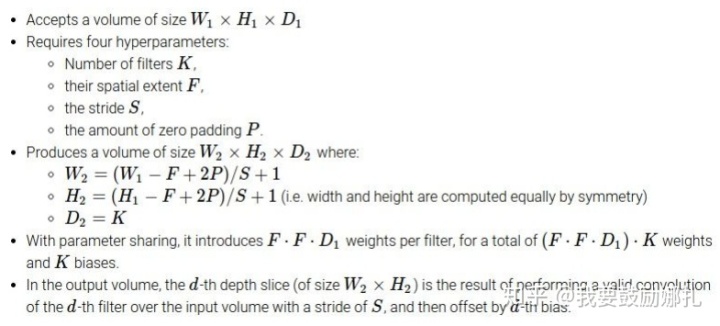

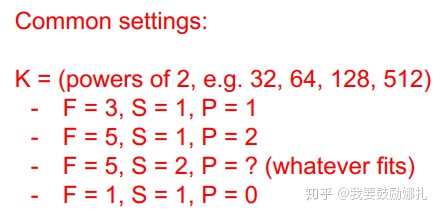

四.输入输出分析

五.caffe中的卷积实现

caffe是展开成向量实现

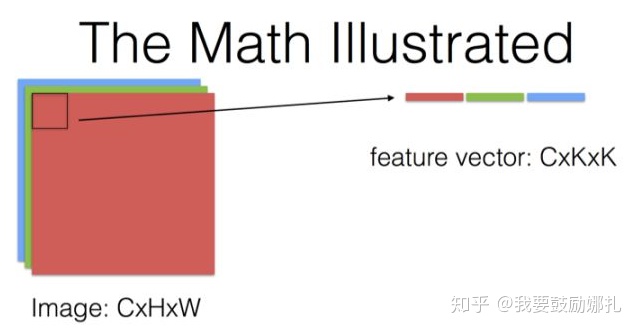

对通道为C，高和宽分别为H、W的图像，在每一个位置上，划分一个KxK大小的patch，算上通道数，那就是CxKxK大小的patch，一共有HxW个patch：

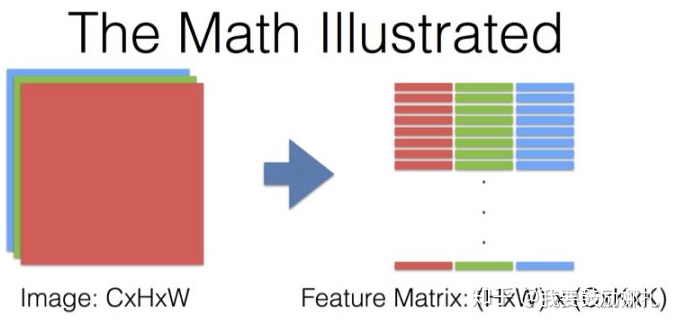

这样就完成了由图像到矩阵的转化，这种操作在matlab中叫做im2col。需要注意的是，因为每一个像素点都对应一个patch，可以看成patch区域在图像上滑动，滑动的过程是有重叠的，转化所得的矩阵大小大于原图像。

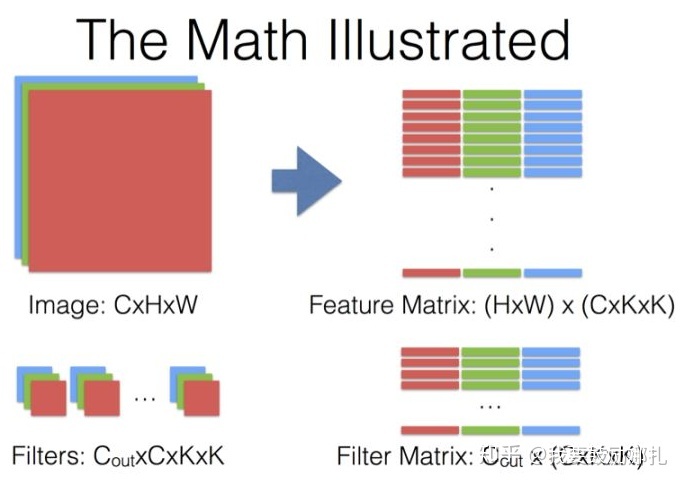

与此同时，将滤波器转化成矩阵形式。

最后一页没画，但是基本上就是Filter Matrix乘以Feature Matrix的转置，得到输出矩阵Cout x (H x W)，就可以解释为输出的三维Blob（Cout x H x W）。

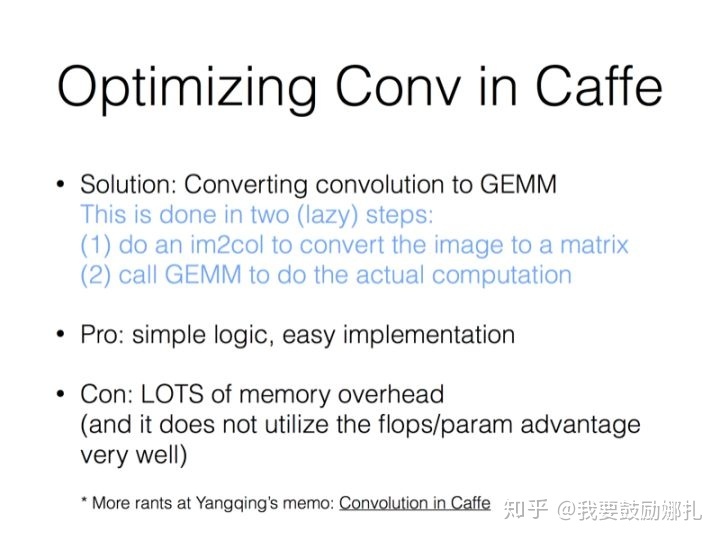

这样，卷积就可以转化为矩阵乘法（Gemm in BLAS）问题，调用GEMM（Generalized Matrix Multiplication）对两矩阵内积。BLAS有许多性能优良的库，而且由分销商Intel和Nvidia针对所有平台进行优化。

②Group Convolution

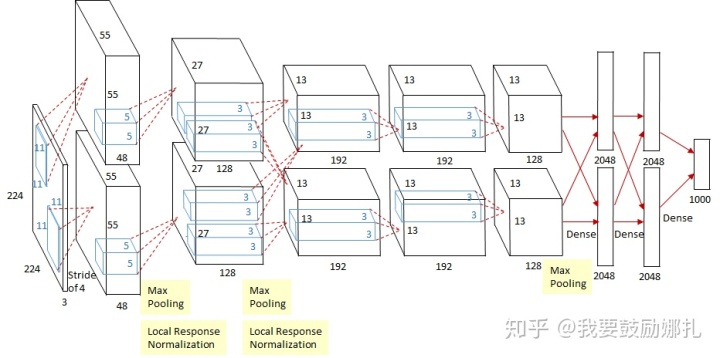

Group Convolution分组卷积，最早见于AlexNet——2012年Imagenet的冠军方法，Group Convolution被用来切分网络，使其在2个GPU上并行运行，AlexNet网络结构如下：

常规卷积：如果输入feature map尺寸为C∗H∗W，卷积核有N个，输出feature map与卷积核的数量相同也是N，每个卷积核的尺寸为C∗K∗K，N个卷积核的总参数量为N∗C∗K∗K，输入map与输出map的连接方式如下图左所示，

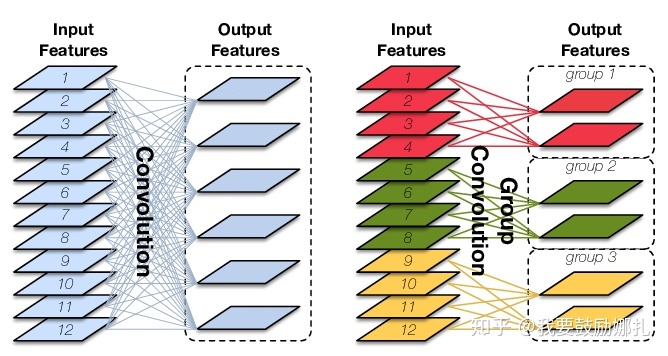

Group Convolution顾名思义，则是对输入feature map进行分组，然后每组分别卷积。假设输入feature map的尺寸仍为C∗H∗W，输出feature map的数量为N个，如果设定要分成G个groups，则每组的输入feature map数量为CG，每组的输出feature map数量为NG，每个卷积核的尺寸为CG∗K∗K，卷积核的总数仍为N个，每组的卷积核数量为NG，卷积核只与其同组的输入map进行卷积，卷积核的总参数量为N∗CG∗K∗K，可见，总参数量减少为原来的 1G，其连接方式如上图右所示，group1输出map数为2，有2个卷积核，每个卷积核的channel数为4，与group1的输入map的channel数相同，卷积核只与同组的输入map卷积，而不与其他组的输入map卷积。

用途：

1.减少参数量，分成G组，则该层的参数量减少为原来的1G

2.Group Convolution可以看成是structured sparse，每个卷积核的尺寸由C∗K∗K变为CG∗K∗K，可以将其余(C−CG)∗K∗K的参数视为0，有时甚至可以在减少参数量的同时获得更好的效果（相当于正则）。

3.当分组数量等于输入map数量，输出map数量也等于输入map数量，即G=N=C、N个卷积核每个尺寸为1∗K∗K时，Group Convolution就成了Depthwise Convolution，参见MobileNet和Xception等，参数量进一步缩减，如下图所示

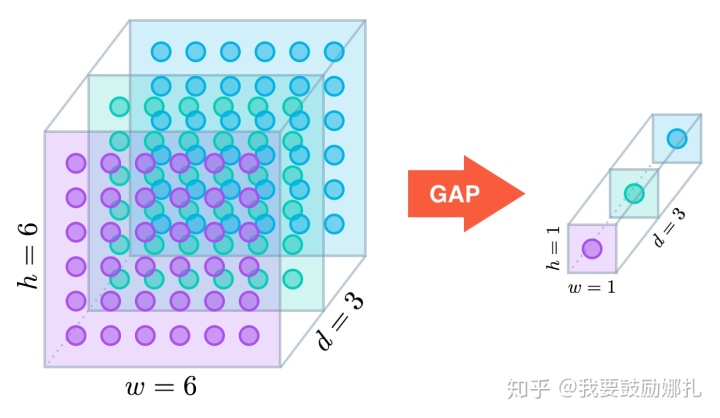

4.更进一步，如果分组数G=N=C，同时卷积核的尺寸与输入map的尺寸相同，即K=H=W，则输出map为C∗1∗1即长度为C的向量，此时称之为Global Depthwise Convolution（GDC），见MobileFaceNet，可以看成是全局加权池化，与 Global Average Pooling（GAP） 的不同之处在于，GDC 给每个位置赋予了可学习的权重（对于已对齐的图像这很有效，比如人脸，中心位置和边界位置的权重自然应该不同），而GAP每个位置的权重相同，全局取个平均，如下图所示：

③深度可分离卷积（depthwise separable convolution）

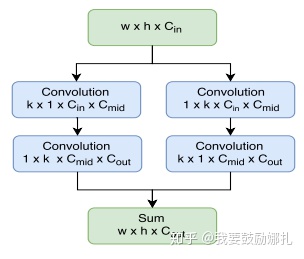

在可分离卷积（separable convolution）中，通常将卷积操作拆分成多个步骤。而在神经网络中通常使用的就是深度可分离卷积（depthwise separable convolution）。

举个例子，假设有一个3×3大小的卷积层，其输入通道为16、输出通道为32。

那么一般的操作就是用32个3×3的卷积核来分别同输入数据卷积，这样每个卷积核需要3×3×16个参数，得到的输出是只有一个通道的数据。之所以会得到一通道的数据，是因为刚开始3×3×16的卷积核的每个通道会在输入数据的每个对应通道上做卷积，然后叠加每一个通道对应位置的值，使之变成了单通道，那么32个卷积核一共需要(3×3×16)×32 =4068个参数。

而应用深度可分离卷积的过程是①用16个3×3大小的卷积核（1通道）分别与输入的16通道的数据做卷积（这里使用了16个1通道的卷积核，输入数据的每个通道用1个3×3的卷积核卷积），得到了16个通道的特征图，我们说该步操作是depthwise（逐层）的，在叠加16个特征图之前，②接着用32个1×1大小的卷积核（16通道）在这16个特征图进行卷积运算，将16个通道的信息进行融合（用1×1的卷积进行不同通道间的信息融合），我们说该步操作是pointwise（逐像素）的。这样我们可以算出整个过程使用了3×3×16+（1×1×16）×32 =656个参数。
