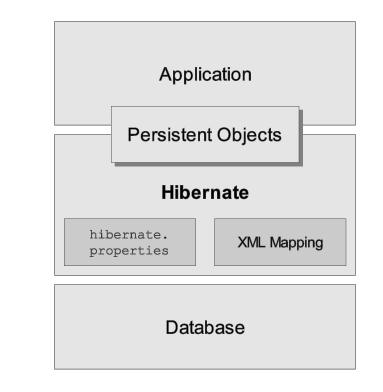

下图提供了Hibernate体系结构的高级视图：

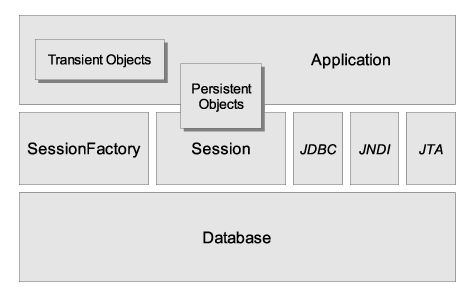

最小的架构

“最小”架构使应用程序可以管理自己的JDBC连接，并提供与Hibernate的连接。 另外，应用程序自行管理交易。 这种方法使用了最少的Hibernate API子集。

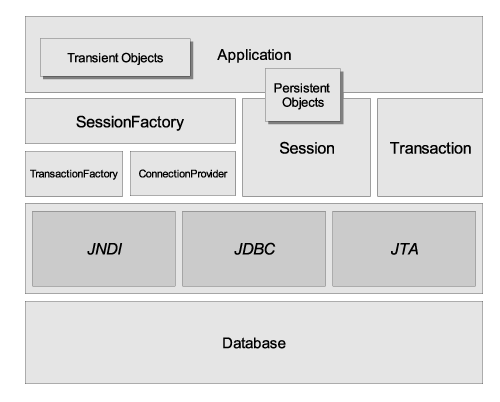

综合架构

Hibernate Basic API

这里是有关上图中描述的一些API对象的快速讨论。

SessionFactory（org.hibernate.SessionFactory）

单个数据库的线程安全，不变的已编译映射缓存。 org.hibernate.Session实例的工厂。 org.hibernate.connection.ConnectionProvider的客户端。 （可选）维护数据的第二级缓存，该数据可在流程或集群级别的事务之间重用。

会话（org.hibernate.Session）

单线程，短暂的对象，表示应用程序与持久性存储之间的对话。 包装JDBC java.sql.Connection。 org.hibernate.Transaction的工厂。 维护持久性应用程序的持久性对象和集合的第一级缓存； 在导航对象图或通过标识符查找对象时使用此缓存。

持久对象和集合

短暂的单线程对象，包含持久状态和业务功能。 这些可以是普通的JavaBeans / POJO。 它们仅与一个org.hibernate.Session相关联。 一旦org.hibernate.Session关闭，它们将被分离并且可以在任何应用程序层中自由使用（例如，直接作为与表示之间的数据传输对象）。

瞬态和分离的对象和集合

当前未与org.hibernate.Session关联的持久化类的实例。 它们可能已被应用程序实例化但尚未持久化，或者可能已被关闭的org.hibernate.Session实例化。

交易（org.hibernate.Transaction）

（可选）应用程序用于指定原子工作单元的单线程短期对象。 它从底层的JDBC，JTA或CORBA事务中抽象应用程序。 在某些情况下，一个org.hibernate.Session可能跨越多个org.hibernate.Transactions。 但是，使用基础API或org.hibernate.Transaction进行事务划分永远不是可选的。

ConnectionProvider（org.hibernate.connection.ConnectionProvider）

（可选）JDBC连接的工厂和池。 它从基础javax.sql.DataSource或java.sql.DriverManager中抽象应用程序。 它没有公开给应用程序，但是可以由开发人员扩展和/或实现。

TransactionFactory（org.hibernate.TransactionFactory）

（可选）org.hibernate.Transaction实例的工厂。 它没有公开给应用程序，但是可以由开发人员扩展和/或实现。

扩展接口

Hibernate提供了一系列可选的扩展接口，您可以实现这些接口来自定义持久层的行为。 有关详细信息，请参见API文档。
