前言

在数字信号处理系统中，因为发送端的数字信号序列可能会出现很长一段都是“0”，或很长一段序列都是“1”的情况，这样会给接收端进行同步、定时信息的提取带来困难。这时，就需要用到扰码，阻止过长的“0”或“1”的出现。在接收端就需要用到解扰码，恢复出原始数据。

一、扰码器

1、什么是扰码器

扰码器，顾名思义就是能实现数字信号扰码处理功能的模块。扰码器的作用是：如果输入数字序列是短周期的，将会把该序列以某种规律扰乱为长周期，并且使输出序列中的过判决点接近bit数的一半，这样可以使得接收机更容易提取同步信息。

2、扰码的原理

不用增加冗余度就可以扰乱信号，改变数字信号的统计特性，它的原理是建立在反馈移位寄存器上的。

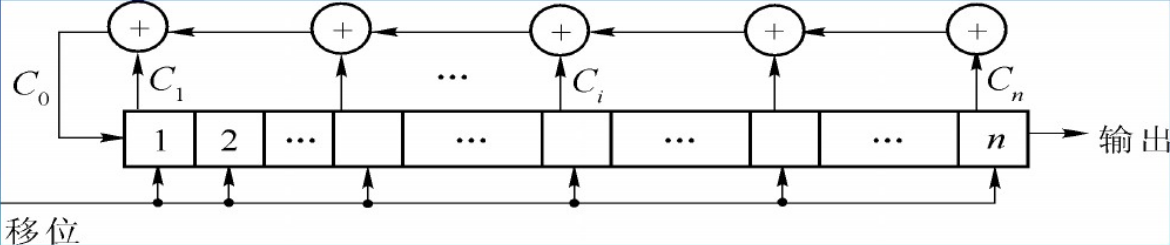

在这里插入图片描述

3、产生扰码的多项式

根据IEEE标准，采用的多项式为 x^58 +x^39 +1,根据反馈移位寄存器，也就是分别在58、39和1的位置的反馈抽头系数为1，其他都为0。

二、Scrambler的Verilog实现

1、scrambler.v

实现扰码器的程序如下:

module	scrambler(
use_scrambler, 	//开始使用扰码器
clk,			//时钟，本代码的时钟频率选择为50Mhz
reset,
ena,			//使能信号
din,			//需要进行扰码的64位输入数据
dout			//经过扰码之后的64位输出数据
);parameter	WIDTH=32'd64;
input		use_scrambler;
input		clk;
input		reset;
input		ena;
input		[WIDTH-1:0]din;
output		[WIDTH-1:0]dout;
//以下都是进行扰码操作
reg			[57:0]scram_state;
reg			[WIDTH-1:0]dout_r;
wire		[WIDTH+58-1:0]history;genvar	i;		//定义变量i，它不会被综合assign	history[57:0]=scram_state;
//利用generate语句生成64个并行的赋值语句，完成64位的每一位的更新
generate
for(i=58;i<WIDTH+58;i=i+1)begin: gen_historyassign	history[i]= history[i-58]^history[i-39]^ din[i-58];end
endgeneratealways @(posedge clk,posedge reset)
if(reset)begindout_r		<=0;scram_state	<=58'h3FF_FFFF_FFFF_FFFF;end
else if(ena)begindout_r		<=history[WIDTH+58-1:58];scram_state <= history[WIDTH+58-1:WIDTH];endassign	dout=(use_scrambler==1)?dout_r:din;endmodule

2、scrambler_tb.v

tb文件如下：

module	scrambler_tb();
reg	use_scrambler;
reg	clk;
reg	reset;
reg	ena;
reg	[63:0]din;
wire	[63:0]dout;scrambler	inst0(
.use_scrambler(use_scrambler),
.clk(clk),
.reset(reset),
.ena(ena),
.din(din),
.dout(dout)
);initial clk=1;
always #10	clk=~clk;initial
begin
reset=0;
use_scrambler=0;
ena=0;
din=0;
#40;
reset=1;
#200;
reset=0;
#200;
use_scrambler=1;
din=64'h0101_1010_ffee_aabb;
#200;ena=1;
#20
ena=0;
#200;ena=1;
#20
ena=0;
#2000;
$stop;
endendmodule

三、仿真结果

本次仿真采用的是ModelSim 10.7进行的仿真，每次ena信号拉高，则scrambler执行一次加扰，dout就是加扰后的输出。如果在之后将解扰器直接连接该扰码器，则每拉高一次扰码器的使能信号，需要在下一个扰码器使能信号来之气，拉高解扰码器的使能信号，这样可以保证恢复出正确的原信号。具体可以参考我之后的文章。
基于FPGA，解扰码器Verilog的实现，以及扰码器与解扰码器的联合仿真。附上仿真结果。
仿真结果如下：

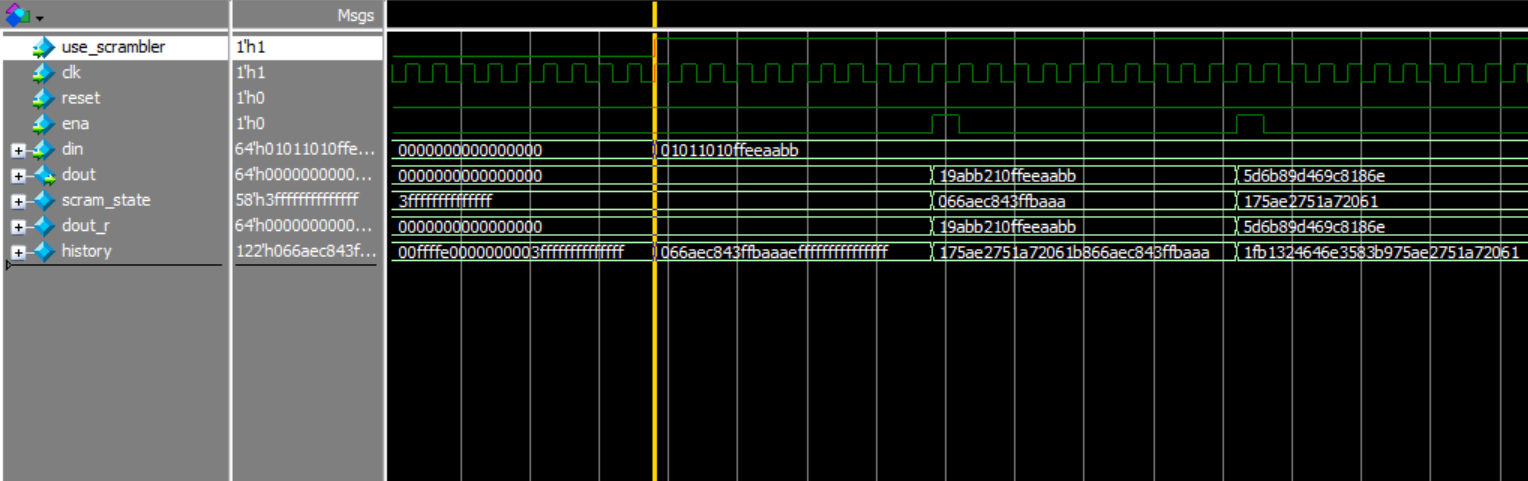

在这里插入图片描述
