光端机的接口类型还是比较多的，常见的物理接口类型有BNC接口、光纤接口、RJ-45接口、RS-232接口、RJ-11接口。那么，你对这五种典型的物理接口类型是否有所了解呢？接下来就由飞畅科技的小编一起来详细了解下吧！

光端机的典型物理接口如下：
1、BNC接口

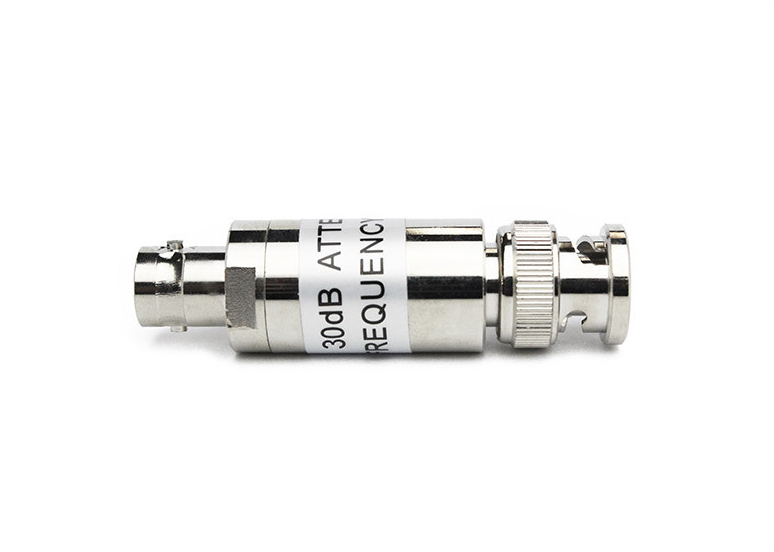

BNC（基本网络卡）接口是10Base2的接头，是指同轴电缆接口，BNC接口用于75欧同轴电缆连接用，提供收（RX）、发（TX）两个通道，它用于非平衡信号的连接。BNC全称是Bayonet Nut Connector（刺刀螺母连接器，这个名称形象地描述了这种接头外形），又称为British Naval Connector（英国海军连接器，可能是英国海军最早使用这种接头）或Bayonet Neill Conselman（Neill Conselman刺刀，这种接头是一个名叫Neill Conselman的人发明的）。

BNC可以隔绝视频输入信号，使信号相互间干扰减少，且信号带宽要比普通15针的D型接口大，可达到更佳的信号响应效果。这种接口的网卡对应用于用细同轴电缆为传输介质的以太网或令牌网中，目前这种接口类型的网卡较少见，主要因为用细同轴电缆作为传输介质的网络就比较少。现在多用于安防行业监视器传输视频信号和有线电视室内墙壁接口。只有17英寸以上显示器中的部分新产品才具备这种接口。它的视频信号输入线分别由R、G、B以及水平扫描、垂直扫描五条线构成，这种接头能够把视频中三基色的输入讯号分开，使它们相互独立，这样可最大限度避免造成干扰，从而使视频输入特性得到改善。也因为如此，BNC方式一直是专业级显示器的特色之一。但是，近来BNC正在被DVI数字视频方式所取代。当然，在DVI设备的价格以及销量还不能完全满足市场需要之前，BNC还会继续存在一段时间。

2、光纤接口

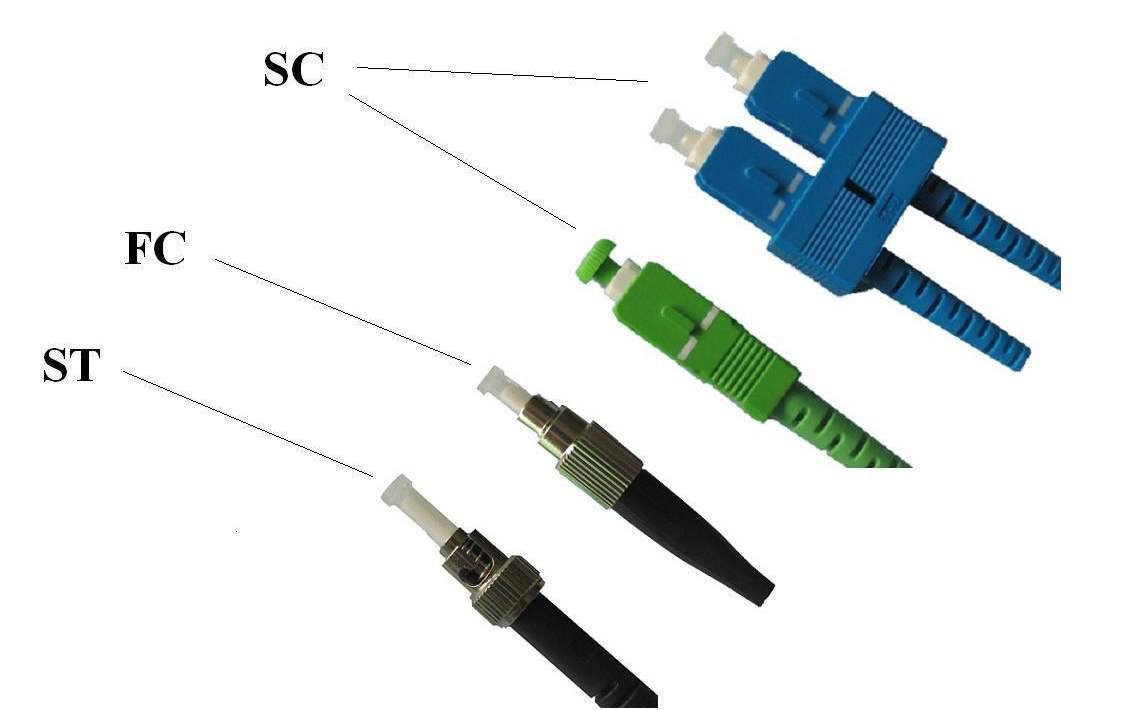

光纤接口是用来连接光纤线缆的物理接口。通常有SC、ST、FC等几种类型，它们由日本NTT公司开发。FC是Ferrule Connector的缩写，其外部加强方式是采用金属套，紧固方式为螺丝扣。ST接口通常用于10Base-F，SC接口通常用于100Base-FX。

光纤分类
光纤从内部可传导光波的不同，分为单模（传导长波长的激光）和多模（传导短波长的激光）两种，单模光纤的内芯纤径小于多模光纤。多模光纤的中心高折射率玻璃芯直径有两种型号：62.5μm和50μm。单模光纤的中心高折射率玻璃芯直径有三种型号：8μm、9μm和10μm。相同条件下，纤径越小衰减越小，可传输距离越远。单模光缆的连接距离可达10公里，多模光缆的连接距离要短的多，是300米或500米。

判断光口单、多模式
1.通过标注的中心波长。中心波长850nm为多模，1310nm或1550nm为单模。

2.把光口的发射端激活，快速查看发射端是否有红光发出，如有则为多模口，否则为单模口。

光纤从光缆的接头部分的不同，分为SC（smart card）接口和LC（Lucent Connector）接口。SC接口为1GB接口，LC接口为2GB接口。

光纤各个接口
SC小方头，直接连接设备SFP模块

APC 呈8度角并做微球面研磨抛光ST 卡接式圆型

PC 微球面研磨抛光

SC 卡接式方型（路由器交换机上用的最多）

MT-RJ 方型，一头双纤收发一体

3、RJ-45接口
RJ-45接口是以太网最为常用的接口，RJ-45是一个常用名称，指的是由IEC（60）603-7标准化，使用由国际性的接插件标准定义的8个位置（8针）的模块化插孔或者插头。

RJ45 型网线插头又称水晶头，共有八芯做成，广泛应用于局域网和 ADSL 宽带上网用户的网络设备间网线（称作五类线或双绞线）的连接。RJ45 型网线插头引脚号的识别方法是：手拿插头，有 8 个小镀金片的一端向上，有网线装入的矩形大口的一端向下，同时将没有细长塑料卡销的那个面对着你的眼睛，从左边第一个小镀金片开始依次是第1 脚、第2 脚、…、第8 脚。

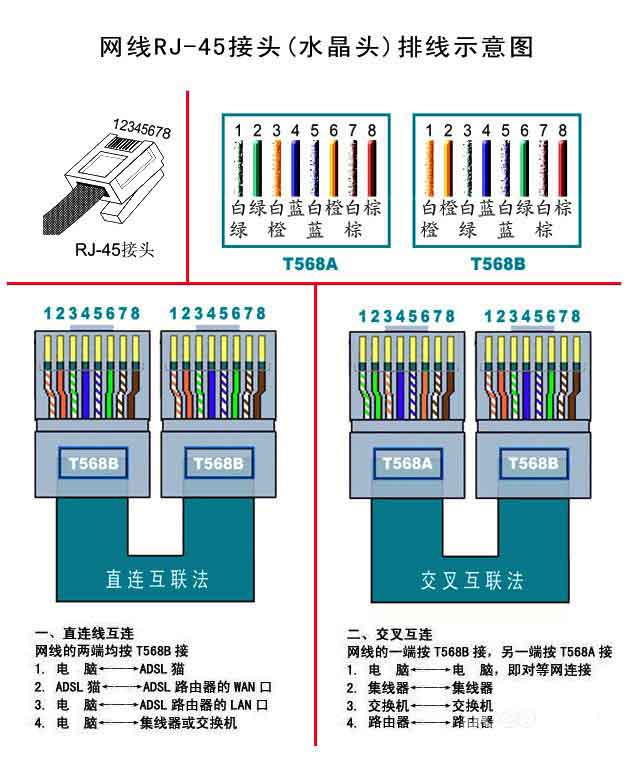

在具体应用时，RJ45 型插头和网线有两种连接方法（线序），分别称作 T568A 线序（图1）和 T568B 线序（图2）。

图1：RJ45 型网线插头的 T568A 线序接法示意图

T568A 线序的适用范围
这种接法用于网络设备需要交叉互连的场合，所谓交叉是指网线的一端和另一端与 RJ45 网线插头的接法不同，一端按 T568A 线序接（图1），另一端按 T568B 线序接（图2），即有几根网线在另一端是先做了交叉才接到 RJ45 插头上去的，适用的连接场合有：

1. 电脑——电脑，对称等网连接，即两台电脑之间只通过一条网线连接就可以互相传递数据；
2. 集线器——集线器；
3. 交换机——交换机。

4、RS-232接口

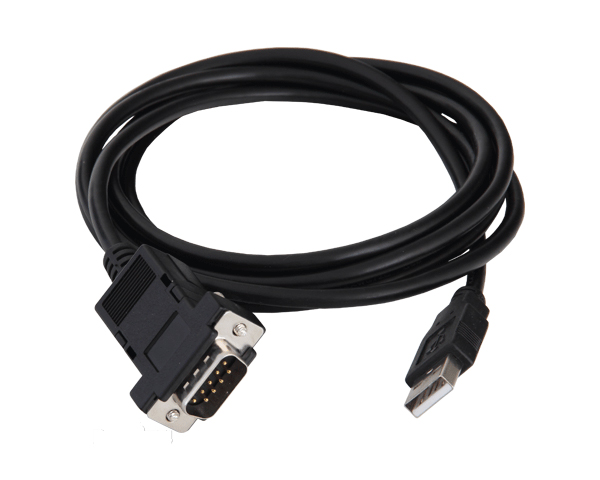

RS-232-C接口（又称 EIA RS-232-C）是现在主流的串行通信接口之一。它是在1970年由美国电子工业协会（EIA）联合贝尔系统、 调制解调器厂家及计算机终端生产厂家共同制定的用于串行通讯的标准。它的全名是“数据终端设备（DTE）和数据通讯设备（DCE）之间串行二进制数据交换接口技术标准”。该标准规定采用一个25个脚的DB25连接器，对连接器的每个引脚的信号内容加以规定，还对各种信号的电平加以规定。随着设备的不断改进，出现了代替DB25的DB9接口，现在都把RS232接口叫做DB9。

由于RS232接口标准出现较早，难免有不足之处，主要有以下四点：

（1）接口的信号电平值较高，易损坏接口电路的芯片。RS232接口任何一条信号线的电压均为负逻辑关系。即：逻辑“1”为-3— -15V；逻辑“0”：+3— +15V ，噪声容限为2V。即要求接收器能识别高于+3V的信号作为逻辑“0”，低于-3V的信号作为逻辑“1”，TTL电平为5V为逻辑正，0为逻辑负 。与TTL电平不兼容故需使用电平转换电路方能与TTL电路连接。

（2）传输速率较低，在异步传输时，波特率为20Kbps。

（3）接口使用一根信号线和一根信号返回线而构成共地的传输形式，这种共地传输容易产生共模干扰，所以抗噪声干扰性弱。

（4）传输距离有限，最大传输距离标准值为50英尺，实际上也只能用在15米左右。

5、RJ-11接口

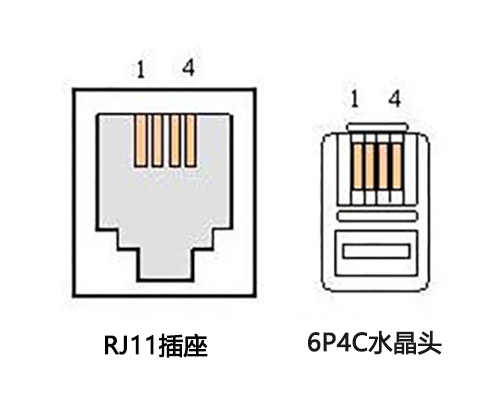

RJ-11接口就是我们平时所说的电话线接口。RJ-11是用于西部电子公司（Western Electric）开发的接插件的通用名称。其外形定义为6针的连接器件。原名为WExW，这里的x表示“活性”，触点或者打线针。例如， WE6W 有全部6个触点，编号1到6， WE4W 界面只使用4针，最外面的两个触点（1和6） 不用，WE2W 只使用中间两针（即电话线接口用）。

一般的网络电话会提供两个RJ-11接口。1个RJ-11接口用于连接和交换机相连接的电话线，另1个RJ-11接口与电话机连接。

RJ-11插头是最常见的一种接线法，您在家中或办公室里的电话上都插着这种普通的非扭转电线。RJ-11插头在末端有六对铜线接头，由不同的颜色指示，通常只有四对铜线会被使用。四对被使用的铜线通常由黑色，白色，红色和绿色指示。黑色和白色两对铜线在正常情况下供低伏信号如电话和光电信号通过。红色和绿色两对铜线主要用于语音或数据的传输。除了在普通家用电话上找到RJ-11插头外，您也能在电脑的调解器上找到RJ-11。

好了，以上内容就是飞畅科技关于光端机的五大接口类型介绍，希望能对大家有所帮助！
