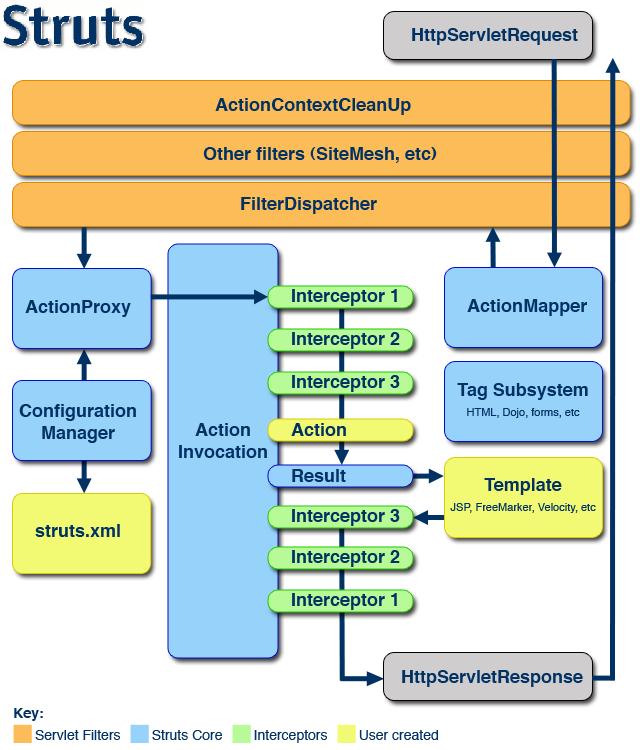

请求处理流程图

流程说明

第 1 步：

客户端初始化一个指向 Servlet 容器（例如 Tomcat）的请求，例如：在浏览器中输入 http:localhost:8080/Struts2/helloworld/helloworldAction.action 就是提交一个HttpServletRequest 请求。

请求会被 Tomcat 接收到，Tomcat 服务器来选择处理这个请求的 Web 应用，那就是由 helloworld 这个 web 工程来处理这个请求。

第 2 步：

Web 容器会去读取 helloworld 这个工程的 web.xml，在 web.xml 中进行匹配，最后发现需要经过一堆的过滤器。

这个请求经过一系列的过滤器（Filter），例如：ActionContextCleanUp、其他过滤器（SiteMesh等）、FilterDispatcher

注意：

这里是有顺序的，先 ActionContextCleanUp，再其它过滤器，最后FilterDispatcher。FilterDispatcher 是Struts 2 的调度中心，是 Struts 2 的控制器的核心，也就是 Struts 2 框架中的控制层（Controller）的核心

FilterDispatcher 必须放在滤器链的最后，如果在 FilterDispatcher 前出现了如SiteMesh 这种特殊的过滤器，还必须在 SiteMesh 前引用 Struts 2 的ActionContextCleanUp 过滤器。

Struts 2.1.3 版本后核心控制器 FilterDispatcher 被弃用了，替换成 StrutsPrepareAndExecuteFilter，因为 FilterDispatch 在执行 Action 之前不能插入自定义的过滤器， 而 StrutsPrepareAndExecuteFilter 可以在执行 Action 之前添加自己的过滤器。如果要使用 ActionContextCleanUp，则可以通过StrutsPrepareFilter 和 StrutsExecuteFilter 进行替换。

扩展：

Struts 2 的核心控制器 FilterDispatcher，有 3 个重要的方法：destroy()、doFilter()、init()，执行顺序是：init() ⟹ doFilter() ⟹ destroy()

第 3 步：

接着 FilterDispatcher 被调用，即容器会创建 FilterDispatcher 实例，然后调 doFilter() 方法，在这个方法中，FilterDispatcher 询问 ActionMapper 是否需要调用某个 Action 来处理这个（HttpServletRequest）请求，如果 ActionMapper 决定需要调用某个 Action，ActionMapper 会通知 FilterDispatcher 需要处理这个请求，FilterDispatcher 会停止过滤器链以后的部分，（这也就是为什么 FilterDispatcher 应该出现在过滤器链的最后的原因）。FilterDispatcher 则把请求的处理交给 ActionProxy，即建立一个 ActionProxy 实例，这个对象作为Action 与 xwork 之间的中间层，会代理 Action 的运行过程。

第 4 步：

ActionProxy 通过 ConfigurationManager 询问框架的配置文件（struts.xml），找到需要调用的 Action 类

注意：

在服务器启动的时候，ConfigurationManager 就会把 struts.xml 中的所有信息读到内存里，并缓存，当 ActionProxy 带着 URL 向他询问要运行哪个 Action 的时候，就可以直接查找并返回

第 5 步：

ActionProxy 创建一个 ActionInvocation 实例，同时 ActionInvocation 通过代理模式调用 Action。但在调用之前，ActionInvocation 会根据配置加载 Action 相关的所有 Interceptor（拦截器），即调用 Action 的过程前后，涉及到相关拦截器的调用

第 6 步：

一旦 Action 执行完毕，ActionInvocation 负责根据 struts.xml 中的配置找到对应的返回结果 result。返回结果通常是一个需要被表示的 JSP 或者 FreeMarker 的模版（不一定是页面，也可能是另外的一个 Action 链）。在表示的过程中可以使用 Struts 2 框架中继承的标签。在这个过程中需要涉及到 ActionMapper。

第 7 步：

最后，ActionInvocation 对象倒序执行拦截器。ActionInvocation 对象执行完毕后，已经得到响应对象（HttpServletResponse）了，最后按与过滤器配置定义相反的顺序依次经过过滤器，向客户端展示出响应的结果，即通过 HTTPServletResponse 返回客户端一个响应。
