《忆往昔--集成门控时钟技术的前世--分离门控时钟技术》
多种门控时钟实现方案：
Design Compiler中已经集成了可以进行低功耗设计的Power Compiler，它有多种门控时钟实现方案(分离门控时钟、集成门控时钟、多级门控时钟、层次化门控时钟)。
如何选择？
首先需要看自己所用的标准单元库中是否有集成门控时钟(Integrated Clock Gating, ICG)单元，如果有的话最好选择使用ICG而不用分离门控时钟单元，因为它性能不如ICG，且在后端实现中需要一些人为的干预(需要通过设置net weight将Latch和与非门/或非门靠近放置)，较麻烦。无论是分离门控时钟单元还是ICG，他们都可以被用来实现多级以及层次化门控时钟。
如果标准单元库中没有ICG，那么我们只能采用分离门控时钟技术。
在逻辑综合阶段，我们可以通过set_clock_gating_style命令来设置选择采用哪种方案，下面将对几种方式分别做以介绍。
1.分离门控时钟(Discrete Clock Gating)
Power Compiler在实现CG时，一般会默认采用分离门控时钟技术。
我们采用分离门控时钟技术应该只有一种情况，那就是采用的工艺比较特殊(如BiCMOS)或者工艺比较老，标准单元库中没有ICG，但是又想降低动态功耗，那只能使用分离门控时钟技术了。

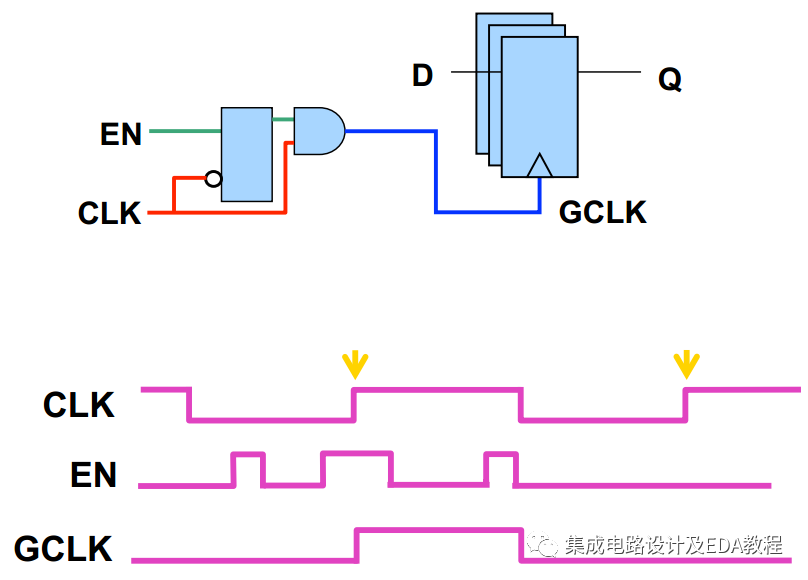

它有两种实现方式，即基于锁存器的CG和不用锁存器的CG，一般默认情况下软件会选择前者。基于锁存器的CG单元的结构及波形如图1所示，它由一个锁存器和一个与门(或者或门、与非门、或非门)构成。不用锁存器的CG单元的结构如图2所示，它由一个简单的与门(或者或门、与非门、或非门)构成。在性能上，前者与后者相比有很大的优势，这可以在它们相应的波形图中看出。因为当EN信号不稳定时，不用锁存器的CG单元会在CG单元的输出端形成毛刺，从而影响其后的寄存器组，而基于锁存器的CG单元利用锁存器来采样EN信号，达到与CLK同步的效果，所以输出结果会非常稳定。
图1 基于锁存器的CG单元的结构及波形
图2 不用锁存器的CG单元的结构及波形
分离门控时钟的逻辑综合实现：
如果要在设计中实现基于锁存器的分离门控时钟，则需要在Design(Power) Compiler进行逻辑综合前先选择门控时钟单元的类型：
采用基于锁存器的CG单元：
set_clock_gating_style -sequential_cell latch
而不用锁存器的CG的命令为：
set_clock_gating_style -sequential_cell none
同时我们还需要对CG的对象最低位宽和最大扇出进行控制(具体原因见前篇推文)，因为分离门控时钟单元里面含有锁存器和与门等单元，不像集成门控时钟单元，它的时序要求信息写在了lib库里面，所以还得手动指定setup和hold。
set_clock_gating_style -sequential_cell latch \
-max_fanout 32 \
-minimum_bitwidth 4 \
-setup 3 \
-hold 0.3
老版的DC用insert_clock_gating命令插入门控时钟单元，之后用compile进行编译；
新版的DC直接用compile -gate_clcok或者compile_ultra -gate_clock直接在编译过程中就能实现，更加简单。
编译完成后报告实现的效果：
report_clock_gating > ./log/clock_gating.ckgt

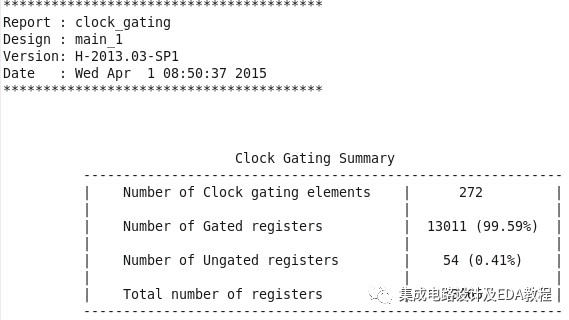

生成的报告如图3所示：
图3 生成的门控时钟报告
分离门控时钟技术的优点：
上篇推文:
介绍过了，这里就不说了，着重说下它的缺点。
分离门控时钟技术的缺点：
一般插入分离门控时钟单元可能会引起时钟偏斜(Clock Skew)问题，进而会导致输出的时钟信号中有毛刺。

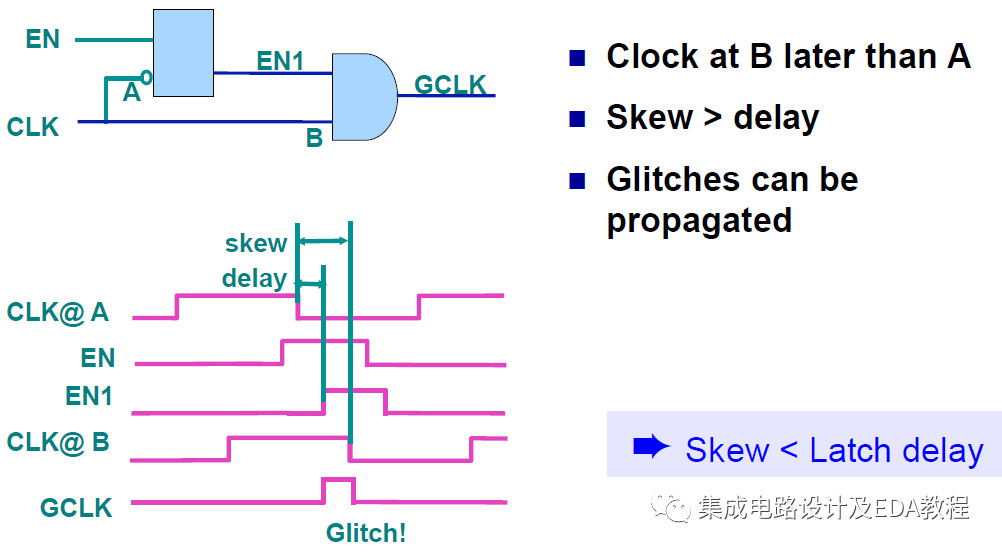

如图4所示，时钟CLK分两路：
图4 分离门控时钟的Skew问题
一路送到比较近的锁存器时钟输入端CLK@A，它去采集使能信号EN，锁存器在CLK@A为0时透明，为1时锁存。经过一个锁存器的延迟(CLK to Q latch delay)到EN1。
另一路时钟送到较远的与门一个输入端B，其时钟相比于CLK@A而言，有一段延迟，即CLK@B与CLK@A之间有Skew，Skew小于latch的delay。该Skew很可能会产生一些毛刺(毛刺的宽度大约为Skew-Delay)。
解决方法有两种：
1、采用后边将要介绍的集成门控时钟技术(ICG)；
2、在布局阶段设置net weight将与门和锁存器尽量靠近放置(推文后边有介绍)。
分离门控时钟后端物理实现要点：
在后端设计中除了前面的布局布线流程之外，还要注意以下几点：
(注：由于本笔记是本科毕设阶段基于Astro工具来做的，因此下面的讲解都基于Astro工具，ICC的话应该类似。)
1.布局前的准备
在布局阶段，需要将插入的CG单元中的锁存器和与门(或者与非门)尽量靠近放置，这需要完成布局前的准备工作。
首先根据CG Cell的信息编写gatedclock.nets文件，增大锁存器和与门之间的连线的netWeight。然后在Astro中加载完.sdc时序约束文件并进行时序分析后、布局阶段前，以导入tdf文件的形式导入该gatedclock.nets文件来实现对锁存器和与门之间间距的约束，后面的布局便会自动按照此文件来将两者尽量靠近放置。
根据其中一个CG Cell的信息编写的命令如下：
netWeight "ENL" 255 255
netWeight "dan/clk_gate_dout_reg/net456"255 255
以导入tdf文件的形式导入gatedclock.nets文件后，开始布局操作后边给出Astro中的布局结果。
2．分离门控时钟单元布局结果

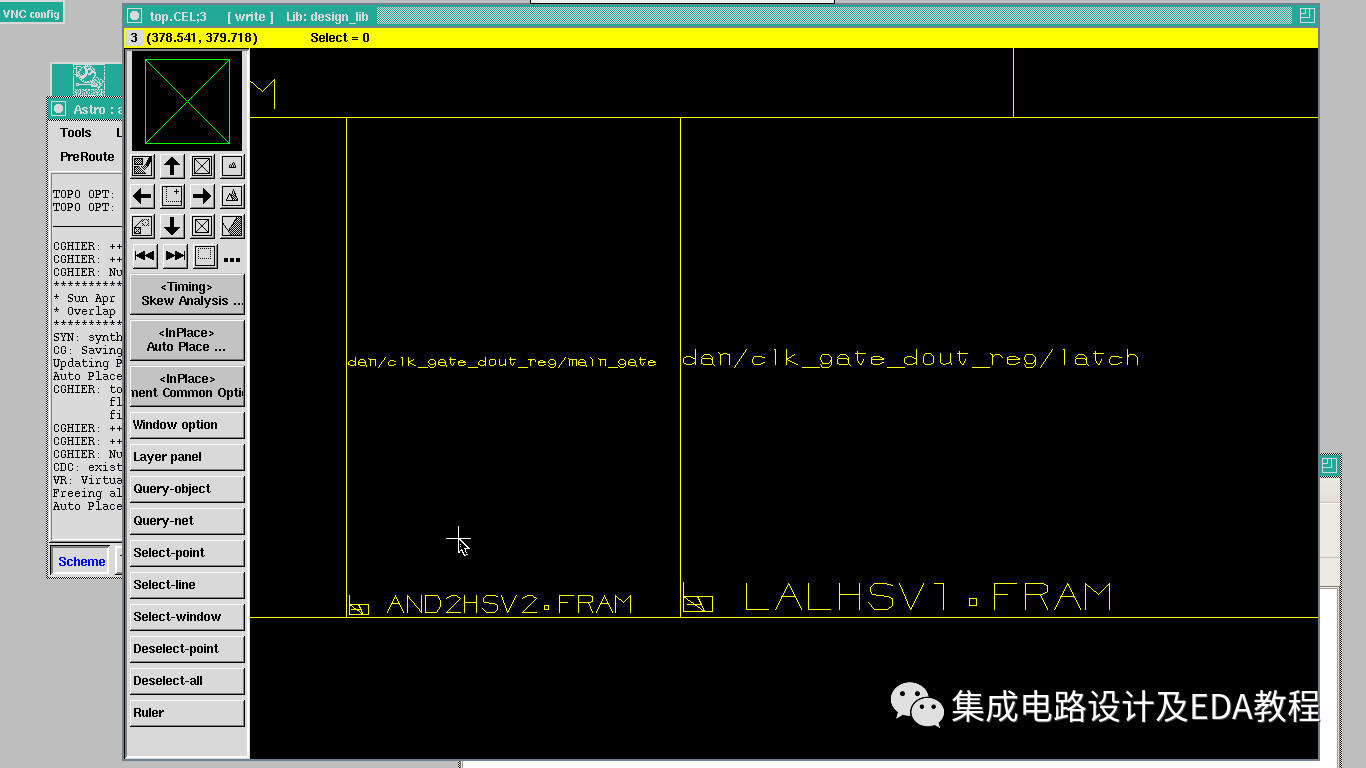

如图5所示为Astro中布局完毕后的效果。
图5 Astro中与门和锁存器靠近放置
从图中两个单元的FRAM View的位置关系可以看出，Cell名为"dan/clk_gate_dout_reg/main_gate"的AND2HSV2.FRAM的与门和名为"dan/clk_gate_dout_reg/latch"的LALHSV1.FRAM的锁存器是靠近放置的，成功达到了预期的效果。
3. 时钟树综合(CTS)之前的相关设置：
CTS之前，需要让时钟clk穿过锁存器，而不能让软件将锁存器的clk端视为一个sync pin(时序单元的时钟端口，这些Pin上的Latency工具都会自动进行Balance)。因为Astro默认会将所有时序单元(如锁存器和触发器)和宏单元的时钟端口视为sync pin，所以需要在CTS之前去除CG单元中latch时钟端的stop属性，否则时钟树综合的时候会插入倒向器和缓冲器来平衡电路中的Skew，这会严重影响门控时钟的功能，导致到达CG中与门两输入端的信号不满足建立时间或保持时间的要求，从而会导致输出端产生毛刺。
这可以用astSetClockNonSop命令来实现。现仍以前面图中显示的锁存器为例讲解其相应的设置命令：
astSetClockNonStop "dan/clk_gate_dout_reg/latch"#t
当设计中插入的CG Cell非常多时，可以将这些命令编写成一个脚本文件，然后以命令load加载进来。
4. 后续操作：
后续的操作就是常规的NDR绕时钟线和non-NDR绕普通信号线，没什么特殊的，可以参照ICC的流程。
结束语：
希望通过分离门控时钟技术大家能对CTS中门控时钟单元的stop pin和nonstop有清楚的认识。在最新的集成门控时钟实现方案中，所有这些问题都变得更加简单了，基本上不需要任何特殊的设置，EDA软件都能自动处理。在后续的推文中会介绍。
