通过第一期教程，我们构建出了“土地用地现状”的数据框架，但并没有在里面绘制数据，接下来我们开始示范如何在ArcMap中绘制几何数据。

1.1 启动、关闭和保存编辑内容与CAD随时随地可以编辑数据不同的是,GIS在制图时对于图层的编辑管控是比较严格的。如果想修改某一图层的数据，则首先要对该图层开启编辑，然后才可以编辑图层。在编辑完毕后，仍需要点击【保存编辑内容】或【停止编辑】，才可以将编辑的内容保存。

具体操作如下：菜单栏右键——选择【编辑器】——点击【编辑器】——【开始编辑】——选择【现状地块】。通过上述操作，我们接下来便可以对【现状地块】图层进行编辑了。

如果需要停止编辑或保存编辑，则在【编辑器】中点击即可。

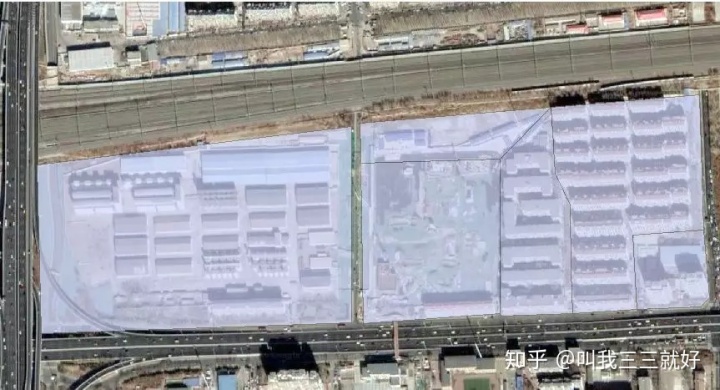

1.2 绘制几何要素我们的目标是结合影像图，绘制出该区域地块的用地范围及性质。

初始数据准备如下：

1. 构建好的【现状地块】框架；

2. 影像图。

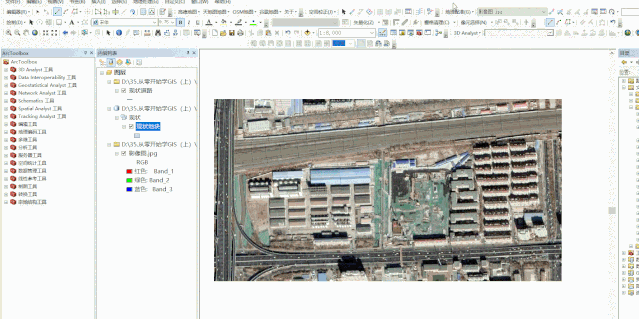

步骤1：打开编辑器，开启对【现状地块】图层的编辑。（如1.1中动图所示）

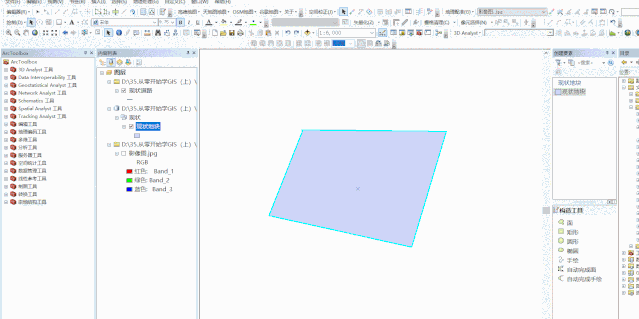

步骤2：启动绘图工具，点击【创建要素】——选择【面】，当光标变成“十”字时，就可以开始编辑面要素了。

我们可以根据自己的需求去绘制各类图形，当然在绘制图形的过程中，还是有几个小技巧可以参考，有助于提升制图效率。

（1）如果需要绘制弧线，可以在【编辑器】中选择弧线；

（2）如果对上一步绘制的点不满意，可以按【CTRL+Z】选择倒退到上一点；

（3）如果对绘制的图形不满意，可以单击右键，选择【删除草图】；

（4）如果在绘图的过程中想暂停画图，则点击下图按钮即可切换到选择模式；

（5）如果想对已绘制完成的图进行分割，可以首先选择需要分割的面，然后在编辑器中选择【裁剪面工具】，对图形进行裁剪；

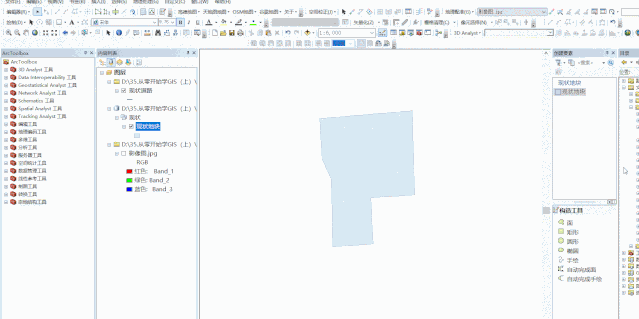

（6）自动完成面：这个功能怎么说呢？八个字评价：三调神器，现状之王！！！原理是这样的：我已经绘制好了一个面，那么它周围的面，则可以通过描出多余的边，然后系统自动添加公共边，从而形成一个完整的多边形！太方便了有木有！！！

1.3 对几何要素赋予属性

通过上述操作，我们便可以将不同地块的范围绘制出来。

ArcMap的特色便是图形与属性的结合，因此我们还需要对上述绘制的几何要素赋予属性（如用地性质代号），这样才可以算是构成了一个完整的要素。

步骤1：打开【编辑器】中的【属性】工具。

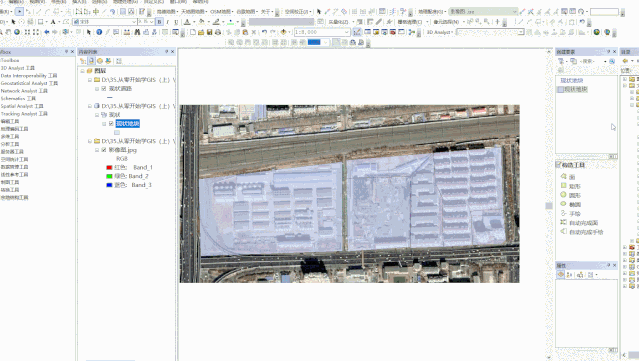

步骤2：在属性工具开启后，点击我们刚才绘制的面，在用地性质中，输入“R2”，即可将属性同步，其他地块同理。

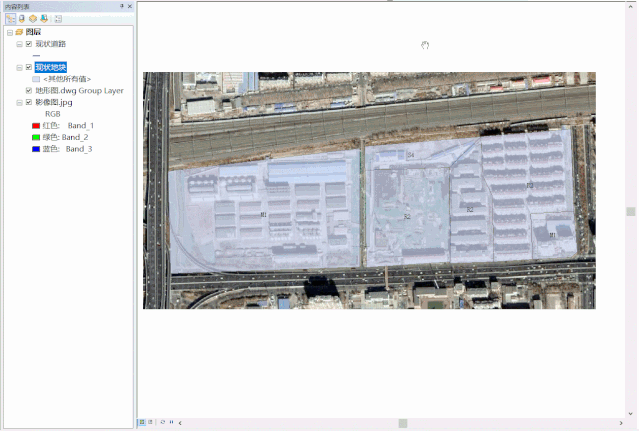

步骤3：赋予的属性能否直接体现到图纸上？答案当然是肯定的。我们右键【现状地块】，选择【标注要素】，然后选择我们需要展示的属性（如用地性质）即可，如下图。

1.4 对几何要素赋予颜色当我们对几何要素赋予属性后，仍然不太能够直观的区分出不同地块的性质，那么接下来，我们就想要出用地图一样，对不同性质的地块赋予不同的颜色，来更加直观的表达各个地块的用地性质。

步骤1：右键选择【现状用地】，在图层属性中选择【符号系统】；

步骤2：在【符号系统】的左侧显示栏选择【类别】，选择【唯一值】；

步骤3：点击【添加值】，弹出的框中可以看到我们之前赋值的属性，如R2,M1,S4等，我们要做的就是统一修改不同用地的属性，比如居住用地（R2）为黄色，则我们选择对应的颜色即可。

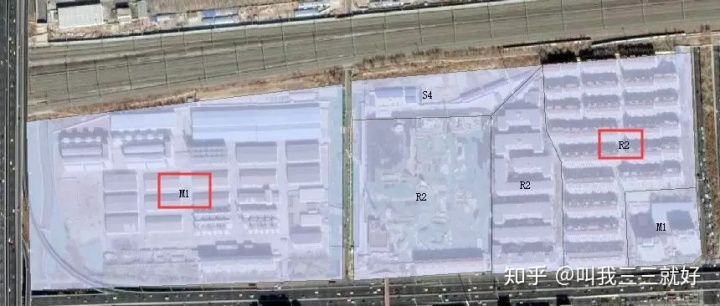

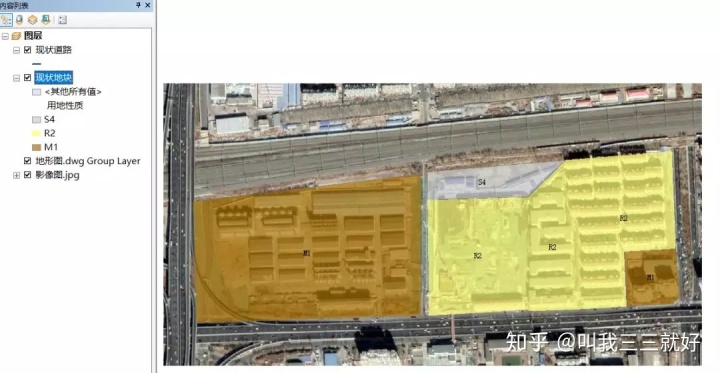

通过上述的操作，我们便可以达到对不同用地统一赋予颜色的目的，如下图。

在上述操作完成后，我们再对新的地块进行绘制，只需要输入对应的用地属性，即可完美继承我们之前设置的颜色属性，对于画现状图画到头秃的你来说，是不是解决了一大问题！

1.5 觉得每次画图重新输入属性还是麻烦？那一定要仔细看这一段哟在绘制不同项目的用地时，每次都要输入属性的操作你觉得还是不够简便？哪怕它可以直接继承颜色等属性？

答案必须是还可以再简化的！ArcMap这么强大，难道不会给大家准备好“构建模板”的操作吗？

一套制图模板在手，千万大项目为我所有！

步骤1：右键单击我们刚才构建的【现状地块】图层，选择【编辑要素】，点击【组织要素模板】；

步骤2：在【组织要素模板】中，选择【新建模板】，勾选我们绘制的【想现状地块】，点击【完成】；

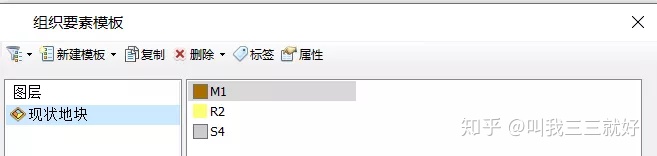

经过上述操作，我们便已经构建出包含R2,M1,S4三种属性的模板，图示如下。

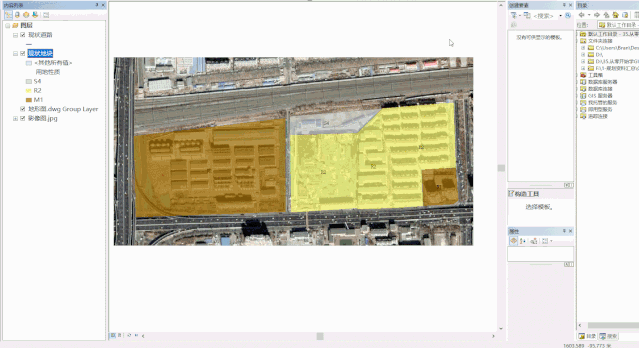

步骤3：接下来我们可以选择任一图层，如M1，选择【构造工具】，点击【面】。将鼠标挪动到绘图栏，我们可以发现，绘制的图已经都是M1属性的要素啦！

1.6 画图错了，怎么修改呢？

ArcMap提供了许多图形修改的工具，大致有三类，下面一一列举：

（1）【编辑器】工具条的修改工具

最经常用到的便是【编辑器】工具条上的修改工具：除了上文提到的【裁剪面】之外，还有【编辑折点】、【修正要素】、【分割线】、【旋转】等，同学们可以自己尝试操作。

（2）【编辑器】菜单中的修改工具

除上述操作外，【编辑器】菜单中也有诸如【移动】、【分割】、【构造点】、【平行复制】、【合并】等操作，也是我们经常会用到的。

（3）【高级编辑】工具条中的修改工具

在工具栏中单击右键，选择【高级编辑】，可以调出【高级编辑】工具条，在该工具条中，有一些更高阶功能的修改工具，比如【内圆角】、【延伸】、【修剪】、【线相交】等；

只有你想不到的操作，没有GIS提供不了的功能！

— 02 —小结

本期教程主要对图形要素的绘制及相关操作进行讲解，包括启动＆关闭编辑、绘制要素、属性赋值、颜色赋值、要素修改和模板构建六个知识点，相信掌握了这一部分内容，大家在绘制现状图的时候，速度一定可以提升不少。
