不同特权级间代码段的跳转{ 门 + 跳转（jmp + call） + 返回（ret） }

【0】写在前面

0.1）我们讲 CPU的保护机制，它是可靠的多任务运行环境所必须的；
0.2） CPU保护机制：分为段级保护 + 页级保护；
- 0.2.1）段级保护分为：段限长 limit 检查、段类型 type 检查、特权级检查、等等……
0.3）我们着重讲段特权级检查（bit 6~5）：特权级检查又分为：访问数据段时的特权级检查 + 代码段之间转移控制时的特权级检查；（这里，我们着重讲代码段间转移控制时的特权级检查）
0.4）版权声明：本文部分内容图片总结于李炯的“Linux内核完全剖析“；

【1】进入代码段间转移控制时的特权级检查（引入门的概念）
1.0）使用jmp 或 call 指令可以实现以下4 种转移：

1）目标操作数包含目标代码段的段选择子；
2）目标操作数指向一个包含目标代码段选择子的调用门描述符；
3）目标操作数指向一个包含目标代码段选择子的TSS；
3）目标操作数指向一个任务门，这个任务门指向一个包含目标代码段选择子的TSS；

1.1）直接调用或跳转到代码段
（Attention）： JMP、CALl 和 RET指令的近转移只是在当前代码段中执行程序控制转移，因此不会执行特权级检查；JMP、CALL和 RET 指令的远转移会把控制转移到另一个代码段中，因此处理器会进行特权级检查；

1.1.1）当不通过调用门把程序控制权转移到另一个代码段时，处理器会验证4种特权级和类型信息：
（验证？如何验证？拿 CPL和选择子中的RPL 去和目的段描述符中的DPL 进行比较，验证）
- 1. 当前特权级 CPL；
- 2. 含有被调用过程的目的代码段描述符中的描述符特权级 DPL；
- 3. 目的代码段的段选择子中的请求特权级 RPL；
- 4. 目的代码段描述符中的一致性标记 C，它确定了一个代码段是非一致代码段（C=0）还是一致代码段（C=1）；

1.1.2）如何验证？-Validation

V1）当访问非一致代码段（C=0）：CPL 必须等于目标代码段的DPL，同时要求 RPL 小于 DPL （即RPL的特权级大于DPL），才能使得转移成功；
当非一致代码段的段选择子被加载进 CS寄存器中，特权级字段不会改变，即它仍然是调用者的CPL；
V2）当访问一致代码段时（C=1）：调用者的CPL 在数值上大于或等于目的代码段的 DPL （即DPL 的特权级要比 CPL大），对于一致代码段的访问，处理器忽略对 RPL 的检查；
当程序控制被转移到一个一致代码段中， CPL并不改变，即使目的代码段的DPL在数值上小于CPL；由于 CPL 没有改变，因此堆栈也不会发生切换；
最后，大多数代码段都是非一致代码段，对于非一致代码段，程序的控制权只能转移到具有相同特权级的代码段中，除非转移时通过一个调用门进行的；
最后（这就是调用门存在的意义所在了，即调用门可以实现不同特权级间的非一致代码段的跳转）

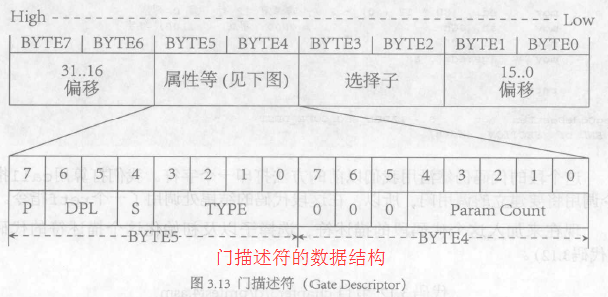

1.2）门描述符
1.2.1）为了对具有不同特权级的代码段提供受控的访问，处理器提供了称为门描述符的特殊描述符集，有4种门描述符：

1. 调用门（call gate），类型TYPE=12： 用于在不同特权级间实现受控的程序控制转移；（访问调用门要求CPL和RPL，必须小于或等于调用门的DPL）（干货）
2. 陷阱门（trap gate），类型TYPE=15：用于调用异常和中断的处理程序；
3. 中断门（interrupt gate），类型TYPE=14：用于调用异常和中断的处理程序；
4. 任务门（task gate），类型TYPE=5：用于任务切换；

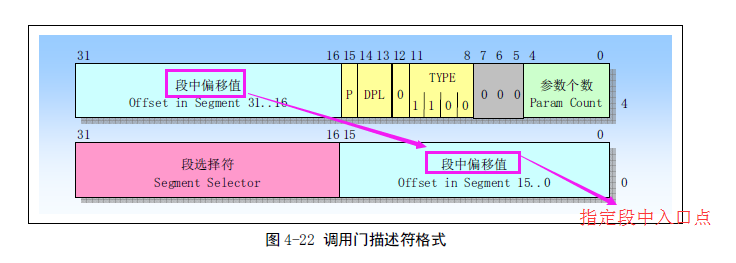

1.2.2）调用门的功能：

1. 指定要访问的代码段；
2. 在指定代码段中定义程序的一个入口点；
3. 指定访问过程的调用者需要具备的特权级；
4. 若会发生堆栈切换，它会指定在堆栈间需要复制的可选参数的个数；

5. 指明调用门描述符是否有效；

; 门的定义，紧跟在描述符定义之后
; 门                               目标选择子,偏移,DCount, 属性
LABEL_CALL_GATE_TEST: Gate SelectorCodeDest,   0,     0, DA_386CGate+DA_DPL0 ;(8Ch + 00h)

这里写图片描述

1.3）通过调用门访问代码段

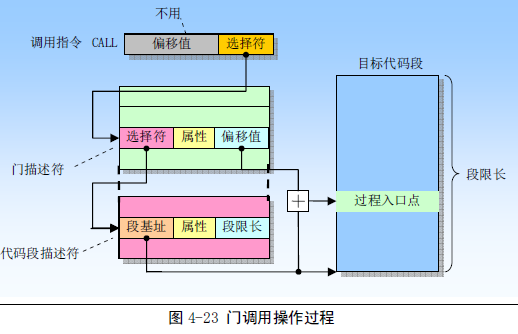

1.3.1） 当处理器访问调用门时，它会使用调用门中的段选择符来定位目的代码段的段描述符。然后, CPU 会把代码段描述符的基地址与调用门中的偏移地址进行组合，形成代码段中指定程序入口点的线性地址（这里生成了线性地址，注意要和分页机制联系起来，如果开启分页机制的话）

    SelectorCallGateTest    equ LABEL_CALL_GATE_TEST    - LABEL_GDTLABEL_CALL_GATE_TEST: GateSelectorCodeDest,   0,     0, DA_386CGate+DA_DPL0 ;(8Ch + 00h)SelectorCodeDest    equ LABEL_DESC_CODE_DEST    - LABEL_GDT

这里写图片描述

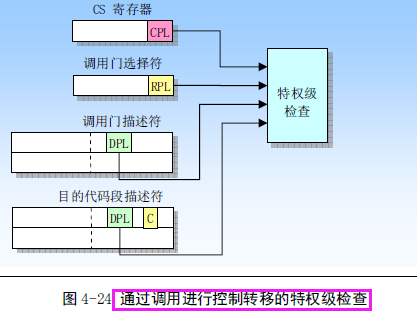

1.3.2）通过调用门进行程序控制转移时， CPU会对4种不同特权级进行检查；

1. 当前特权级 CPL；（CS 和 SS 中的 bit1~0）
2. 调用门选择子中的请求特权级RPL；（选择子数据结构 bit1~0）
3. 调用门描述符中的描述符特权级 DPL；（段描述符数据结构，低4字节 bit6~5）
4. 目标代码段描述符的 DPL；（同上）
5. 目的代码段描述符中的一致性标志C 也要检查；（段描述符数据结构的 bit10）

这里写图片描述
（Attention）访问调用门的条件：（干货）
为了访问调用门，调用者程序的特权级CPL 必须小于或等于调用门的 DPL，而且门段选择子RPL 也必须小于或者等于调用门的DPL；

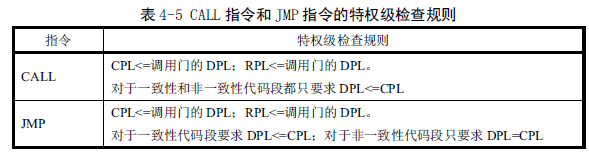

1.3.3）如何验证？-Validation（通过call 或 jmp 访问调用门的特权级检查）

V1）第一步，是检查调用者的特权级与调用门的特权级是否符合特权级访问规则；
V2）如果第一步成功，则CPU 才会把调用者的 CPL 与调用门目的代码段的DPL特权级进行比较检查：
- CALL指令）：只有 CALL 指令可以通过调用门把程序控制转移到特权级更高的非一致性代码段中，
- JMP指令）： JMP指令只能通过调用门吧控制转移到 DPL == CPL 的非一致性代码段中；
- CALL指令 + JMP指令）： 这两条指令都可以把控制转移到更高特权级的一致性代码段中，即转移到 DPL数值小于或等于CPL的一致性代码段中；

1.3.4）转移之后，CPU都干了什么？

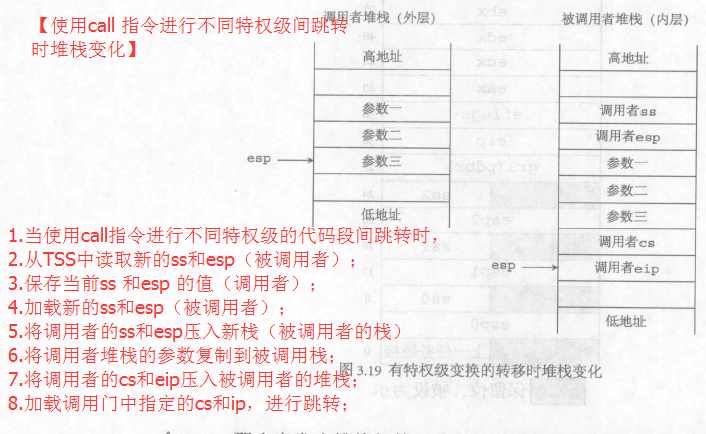

1）目标代码段是更高特权级的非一致性代码段：如果一个调用吧控制转移到更高特权级的非一致性代码段中，那么CPL 就会设置成目的代码段中的DPL值，堆栈也会发生切换；
2）目标代码段是更高特权级的一致性代码段：如果一个调用吧控制转移到更高特权级的一致性代码段中，那么CPL 不会发生改变，堆栈也不会发生切换；

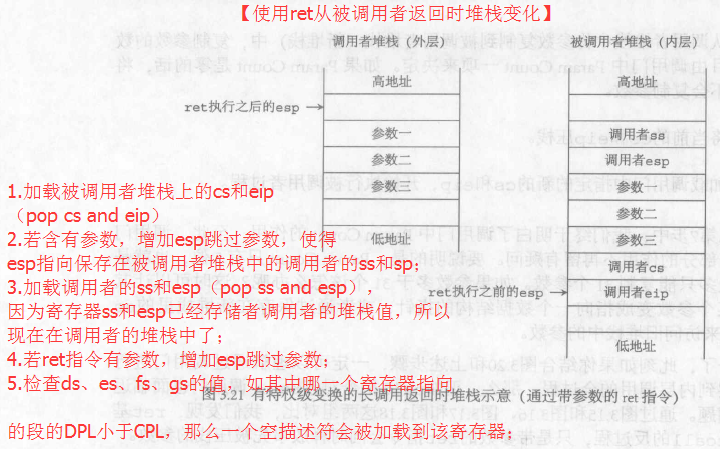

1.4）调用门的作用
