os引导程序boot从扇区拷贝os加载程序loader文件到内存(boot copy kernel to mem in the same method)

【0】README

  • 0.1) 本代码旨在演示 在boot 代码中,如何 通过 loader文件所在根目录条目 找出该文件的 在 软盘所有全局扇区号(簇号),并执行内存中的 loader 代码;
  • 0.2) 此代码非常重要,关系到bootloader的加载和运行(打印字母 L)(干货)
  • 0.3) source code from orange’s implemention of a os and for complete code , please visit https://github.com/pacosonTang/Orange-s-OS/blob/master/boot.asm
  • 0.4) 就本os而言,即orange’s os ,”从扇区copy os加载程序 loader 到内存0x09000:0100“这个任务 是在 引导扇区中的引导程序boot 中完成的,而且在 boot 完成本任务之前,引导程序boot还完成 ”在根目录区寻找 加载程序loader 对应的根目录条目“的任务,注意这与linux 是不同的;
  • 0.5)即是说,orange’s os 中的启动程序boot 执行了两个任务: os引导程序boot 在根目录区寻找os加载程序文件loader 对应的根目录条目 + os引导程序boot 从扇区拷贝os加载程序loader文件到内存(boot copy kernel to mem in the same method)
  • Attention)
    • A1) loader文件所在根目录条目 是由 p109.asm 得到的, 在查找完文件名称且匹配后,di 指向文件名的后一个字节,但di还存在于当前匹配成功的 根目录条目中;
    • A2) 要死死记住 根目录条目的数据结构存储的是:(文件名 + 文件属性 + 最后一次写入时间 + 最后一次写入日期 + 此条目对应的开始簇号 + 文件大小)

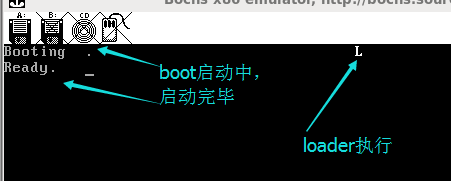

      这里写图片描述

【1】SOURCE CODE

LABEL_FILENAME_FOUND: ; 找到 LOADER.BIN 后便来到这里继续

 mov    ax, RootDirSectors ; RootDirSectors=14and    di, 0FFE0h   ; di -> 当前条目的开始,每个条目=32字节,0ffe0==1111 1111 1110 0000add    di, 01Ah     ; di -> 首 Sector ,条目数据结构中,开始簇号的offset=26字节;mov    cx, word [es:di]push   cx   ; 保存此 Sector 在 FAT 中的序号 ,cx等于loader文件的开始簇号(在数据区)add    cx, axadd    cx, DeltaSectorNo   ; cl <- LOADER.BIN的起始扇区号(0-based); 这里加完之后,cx=该loader 文件相对于0号扇区的扇区号(也即相对于整个软盘而言)mov    ax, BaseOfLoadermov    es, ax   ; es <- BaseOfLoadermov    bx, OffsetOfLoader  ; bx <- OffsetOfLoadermov    ax, cx   ; ax <- Sector 号LABEL_GOON_LOADING_FILE:push   ax   ; `.push   bx   ;  | es:bp 是串地址,CX=串长度,ah= ,al= '.' 打印什么东西, bh=页号,bl=黑底红字mov    ah, 0Eh  ;  | 每读一个扇区就在 "Booting  " 后面mov    al, '.'  ;  | 打一个点, 形成这样的效果:mov    bl, 0Fh  ;  | Booting ...... int    10h  ;  |   | 一句话说完,以上对register的初始化,都是为触发10h 号中断做准备工作的, pop    bx   ;  |pop    ax   ; /mov    cl, 1

call ReadSector ; 这个ReadSector非常重要,目的就是读取cl个扇区到 es:bx中,而bx 每次都自增512字节;(这是读软盘某扇区到内存中的关键步骤)

 pop    ax  ; cur_line=154, 取出此 Sector 在 FAT 中的序号(ax <- cx),line133 push cx 已压入栈, cx=Loader文件在数据区的开始簇号;

call GetFATEntry ; 找到序号为 ax 的 Sector 在 FAT 中的条目, 结果放在 ax 中

 cmp    ax, 0FFFhjz LABEL_FILE_LOADED  ; 相等,则说明 该簇号是最后一个簇号push   ax   ; 保存 Sector 在 FAT 中的序号mov    dx, RootDirSectorsadd    ax, dxadd    ax, DeltaSectorNo   ;   DeltaSectorNo equ 17add    bx, [BPB_BytsPerSec] ;  bx加上一个扇区的字节数,即跳转到下一个扇区;因为读取地址是 es:bxjmp    LABEL_GOON_LOADING_FILE
LABEL_FILE_LOADED:mov    dh, 1    ; "Ready." 加载完毕 call   DispStr  ; 显示字符串;

jmp BaseOfLoader:OffsetOfLoader; 这一句正式跳转到已加载到内, 开始执行loader 代码;
; 存中的 LOADER.BIN 的开始处,
; 开始执行 LOADER.BIN 的代码。
; Boot Sector 的使命到此结束**



GetFATEntry Source Code
;—————————————————————————-
; 函数名: GetFATEntry
;—————————————————————————-
; 作用:
; 找到序号为 ax 的 Sector 在 FAT 中的条目, 结果放在 ax 中
; 需要注意的是, 中间需要读 FAT 的扇区到 es:bx 处, 所以函数一开始保存了 es 和 bx

GetFATEntry:push   espush   bxpush   ax ; cur_line=269, ax 存储该文件在FAT中的开始簇号(又FAT的第0和第1项不使用,所以FAT条目的开始簇号起步价为2,且数据区的第一个簇的簇号是2)mov    ax, BaseOfLoader; `.sub    ax, 0100h   ;  | 在 BaseOfLoader 后面留出 4K 空间用于存放 FAT;  | 因为每个扇区=512B,FAT=8个扇区=4k;mov    es, ax   ; /pop    ax   ; ax恢复line269 push ax 的值,(current line=273)mov    byte [bOdd], 0   ; bOdd db  0 ; 奇数(value=1)还是偶数(value=0)mov    bx, 3mul    bx   ; dx:ax = ax * 3mov    bx, 2div    bx   ; dx:ax / 2  ==>  ax <- 商, dx <- 余数cmp    dx, 0jz LABEL_EVENmov    byte [bOdd], 1    ; 奇数(value=1)偶数(value=0)
LABEL_EVEN:;偶数; 现在 ax 是 FATEntry 在 FAT 中的偏移量,下面来; 计算 FATEntry 在哪个扇区中(FAT占用不止一个扇区); 因为 FATEntry 占用12位,解释了line276 line278 的 乘3 和 除2 操作;cur_line=285xor    dx, dx   mov    bx, [BPB_BytsPerSec] ; div    bx ;  dx:ax / BPB_BytsPerSec;  ax <- 商 (FATEntry 所在的扇区相对于 FAT 的扇区号 , FAT共有9个扇区 );  dx <- 余数 (FATEntry 在扇区内的偏移)push   dx  ; FATEntry 在扇区内的偏移mov    bx, 0   ; bx <- 0 于是, es:bx = (BaseOfLoader - 100):00add    ax, SectorNoOfFAT1 ; 此句之后的 ax 就是 FATEntry 所在的扇区号(全局); SectorNoOfFAT1 equ 1 ; FAT1 的第一个扇区号 = BPB_RsvdSecCntmov    cl, 2   call   ReadSector  ; 读取 FATEntry 所在的扇区, 一次读两个, 避免在边界; 发生错误, 因为一个 FATEntry 可能跨越两个扇区; ReadSector 从第 ax 个 Sector 开始, 将 cl 个 Sector 读入 es:bx 中, es:bx = (BaseOfLoader - 100):00pop    dx   ; 将 FATEntry 在扇区内的偏移(line292) 出栈,cur_line=300  add    bx, dx   ; 因为bx=0,偏移量 -> bxmov    ax, [es:bx]  ; es:bx = (BaseOfLoader - 100):00+dx( FATEntry 在扇区内的偏移)cmp    byte [bOdd], 1  ; 奇数(value=1)偶数(value=0)jnz    LABEL_EVEN_2    ; 偶数shr    ax, 4    ; 注意,FATEntry=12bit,占用1.5Byte, 这里很好理解
LABEL_EVEN_2:and    ax, 0FFFhLABEL_GET_FAT_ENRY_OK:pop    bxpop    esret

【2】Conclusion(本代码继p109 后,接着摆)

  • 2.0)写在前面:假设这里有个内核,loader加载该内核到内存,而且内核开始执行的时候肯定已经在保护模式下了。所以loader需要做的事情有两件:

    • 2.0.a)加载内核入内存;
    • 2.0.b)跳入保护模式;
  • 2.1)下面演示 以上代码的执行步骤:
    step1)计算该文件起始簇号对应的全局扇区号:
    从根目录条目中抽取出 该文件的起始簇号(FAT专门用于存储文件在数据区的簇号,簇号等于一个或多个扇区),该簇号是相对于数据区的簇号,(因为本FAT12文件系统中,一个簇号==一个扇区,所以簇号就等于扇区的说法,但是不管怎么,知道簇号,我就可以知道扇区号,这些设置是在 FAT12 的引导扇区中定义好了的)所以,我们要算出该簇号对应的 全局簇号(扇区号),因为第一个和第2个FAT不使用,所以全局簇号最后还要减2。

    step2)从软盘上 读取该扇区到内存地址 es:bx=9000:1000处,以便进行数据分析;(当然,每次循环后,偏移地址要增加512字节,也即连续读取该文件的扇区内容到 起始位置0x9000:1000处);
    step3)找出 step1 中算出扇区号在 FAT中的条目:

    • step3.1)首先,算出该扇区在FAT的 对应条目 FATentry 在 FAT中的偏移量(一个条目= 12bits = 1.5Bytes);(注意,这里的条目是FAT条目,不是根目录区条目,不要搞混了)
    • step3.2)然后算出该偏移量在哪个扇区,以及在该扇区的偏移量;
    • step3.3)读取对应FAT条目所在扇区和相邻扇区(也即读2个扇区,因为条目占1.5个字节,可能跨扇区存储)到 es:bx= (9000h-100h): 00 处;
    • step3.4)在es:bx处 对两个扇区求出 该扇区对应的 FAT条目值(即12位值);

    step4)比较FAT条目值 是否 == fffh:

    • step4.1)如果相等,则证明该条目是最后一个条目,即over了;
    • step4.2)如果不等,将该FAT条目压栈(因为它是一个链条,不断压栈,直到 fffh 出现),然后更新该文件的下一个全局扇区号(ax+RootDirSectors+DeltaSectorNo),然后再代入step2)进行循环;最后就可以找出该文件所对应的所有FAT条目,即该文件所占用的所有簇,也即所有扇区了,即是是压栈形成的那个链条值;

    step5)找到该文件占用的所有扇区后,跳转到es:bx的地址,即 jmp BaseOfLoader:OffsetOfLoader ,该 loader文件 仅仅是 打印了 字符 ‘L’ ,(该文件内容,就是刚才step2步骤中把软盘扇区中的内容读入内存 es:bx 的内容),(因为正如step2所说的那样,在上述循环过程中,程序已经把该文件的所有扇区内容读取到起始地址为 BaseOfLoader:OffsetOfLoader=0x90000:1000 的内容空间中去了)


jmp BaseOfLoader:OffsetOfLoader ; 这一句正式跳转到已加载到内
; 存中的 LOADER.BIN 的开始处,
; 开始执行 LOADER.BIN 的代码。
; Boot Sector 的使命到此结束

Attntion)其实你发现: 这个 BaseOfLoader : OffsetOfLoader 处的内容,是 LABEL_GOON_LOADING_FILE 标识符后的 ReadSector函数每次读一个扇区读进去的,而每次的起始扇区号由 GetFATEntry 函数 提供的,而 GetFATEntry 函数的作用:找到序号为 ax 的 Sector 在 FAT 中的条目, 结果放在 ax 中。就这样 ReadSector函数 + GetFATEntry 函数配合起来就把loader文件从 软盘的扇区读到了 起始内存地址 es:bx=9000h:0100 (每次循环后,偏移地址自增512字节);

Complementary)FAT的作用:当文件size 大于 512B,则FAT是找出该文件所占用的全部簇(簇:一个或多个扇区,引导扇区的BPB_SecPerClus记录该数字)
