tomcat(9)Session管理

【0】README

0.0）本文部分描述转自“深入剖析tomcat”，旨在学习“tomcat-Session管理” 的基础知识；

0.1）Catalina通过一个称为Session 管理器的组件来管理建立的Session对象，该组件由org.apache.catalina.Manager接口来表示。（干货——catalina通过Session管理器组件来管理Session对象）

0.2）Session管理器：需要与一个Context容器相关联，且必须与一个Context容器关联；（干货——intro to Session Manager）

0.3）Session管理器：负责创建，更新，销毁Session对象，当有请求到来时，要会返回一个有效的Session对象；

0.4）default case：Session管理器会将其所管理的 Session对象存放在内存中。但在tomcat中，Session管理器也可以将Session 对象进行持久化，存储到文件存储器或通过jdbc写入到database；

0.5）for complete source code, please visit https://github.com/pacosonTang/HowTomcatWorks/tree/master/chapter9;

【1】Session对象

1）intro to Session object：Session对象由 javax.servlet.http.HttpSession接口表示；

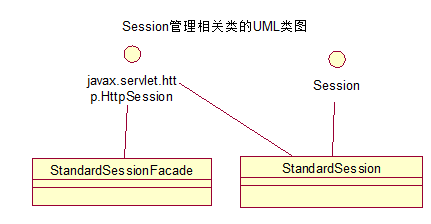

2）UML类图实例：

【1.1】Session接口

1）Session接口是作为 Catalina内部的外观类使用的。Session 接口的标准实现 StandardSession类也实现了 javax.servlet.http.HttpSession 接口；

public interface Session {  public static final String SESSION_CREATED_EVENT = "createSession";  public static final String SESSION_DESTROYED_EVENT = "destroySession";  public String getAuthType();    public void setAuthType(String authType);  public long getCreationTime();  public void setCreationTime(long time);  public String getId();  public void setId(String id);    public String getInfo();  public long getLastAccessedTime();  public Manager getManager();    public void setManager(Manager manager);  public int getMaxInactiveInterval();   public void setMaxInactiveInterval(int interval);     public void setNew(boolean isNew);  public Principal getPrincipal();    public void setPrincipal(Principal principal);  public HttpSession getSession();  public void setValid(boolean isValid);    public boolean isValid();  public void access();   public void addSessionListener(SessionListener listener);  public void expire();     public Object getNote(String name);  public Iterator getNoteNames();  public void recycle();public void removeNote(String name);public void removeSessionListener(SessionListener listener);public void setNote(String name, Object value);
}

2）Session对象总是存在于Session管理器中的：可以使用 getManager()方法或 setManager() 方法将Session实例和某个 Session管理器相关联；

2.1）对某个Session实例来说：在与其Session 管理器相关联的某个Context实例内，该Session对象有一个唯一的标识符，可以通过 setId() 方法和 getId() 方法来访问该 Session 标识符；

2.2）Session管理器会调用 getLastAccessedTime()方法：根据返回值来判断一个Session对象的有效性；（Session管理器会调用setValid()方法来设置或重置其有效性）；

2.3）每当访问一个Session实例时： 会调用其 access()方法来修改 Session对象的最后访问时间；

2.4）最后：Session管理器会调用Session对象的 expire()方法将其设置为过期，也可以通过getSession() 方法获取一个经过 Session 外观类包装的 HttpSession 对象；

【1.2】StandardSession类

1）StandardSession类实现了 java.lang.Serilizable接口，便于序列化Session对象；（干货——StandardSession类实现了 java.lang.Serilizable接口，便于序列化Session对象）

2）StandardSession类的构造函数接收Manager接口的一个实例：迫使一个Session对象必须拥有一个Session管理器实例；（干货——注意迫使二字）

<span style="font-size:18px;">public StandardSession(Manager manager);</span>

3）下面是StandardSession实例的一些比较重要的私有变量，用于维护该StandardSession实例的一些状态。注意，带有transient关键字的变量是无法序列化的；

Attention）在tomcat5中，上述变量是受保护的，而tomcat4中，它们都是私有变量。每个变量都有与之对应的一个访问器和一个转变器（修改器）（get 和 set 方法）

class StandardSessionimplements HttpSession, Session, Serializable { public StandardSession(Manager manager) { super();this.manager = manager;if (manager instanceof ManagerBase)this.debug = ((ManagerBase) manager).getDebug();}private static final String NOT_SERIALIZED ="___NOT_SERIALIZABLE_EXCEPTION___"; private HashMap attributes = new HashMap();private transient String authType = null; private transient Method containerEventMethod = null; private static final Class containerEventTypes[] = { String.class, Object.class }; private long creationTime = 0L;   private transient int debug = 0;private transient boolean expiring = false;private transient StandardSessionFacade facade = null;private String id = null;private static final String info = "StandardSession/1.0";private long lastAccessedTime = creationTime;private transient ArrayList listeners = new ArrayList(); private Manager manager = null;private int maxInactiveInterval = -1;private boolean isNew = false;private boolean isValid = false;private transient HashMap notes = new HashMap();private transient Principal principal = null;private static StringManager sm =StringManager.getManager(Constants.Package); private static HttpSessionContext sessionContext = null;private transient PropertyChangeSupport support =new PropertyChangeSupport(this); private long lastUsedTime = creationTime;
}

4）其中 getSession()方法会通过一个自身实例来创建 StandardSessionFacade 类的一个实例，并将其返回；（干货——如果是单例模式的话，该方法写的就很有问题，当然只是小生我一个小小的猜想）

public HttpSession getSession() {if(facade==null){facade = new StandardSessionFacade(this);}return facade;
}

5）设置Session为过期：若Session管理器中的某个Session对象在某个时间长度内都没有被访问的话，会被 Session 管理器设置为过期，这个时间长度由变量 maxInactiveInterval 的值来指定；（干货——将一个Session对象设置为过期主要是通过Session接口的expire() 方法来完成的）；

 public void expire(boolean notify) {// Mark this session as "being expired" if neededif (expiring)return;expiring = true;setValid(false);// Remove this session from our manager's active sessionsif (manager != null)manager.remove(this);// Unbind any objects associated with this sessionString keys[] = keys();for (int i = 0; i < keys.length; i++)removeAttribute(keys[i], notify);// Notify interested session event listenersif (notify) {fireSessionEvent(Session.SESSION_DESTROYED_EVENT, null);}// Notify interested application event listeners// FIXME - Assumes we call listeners in reverse orderContext context = (Context) manager.getContainer();Object listeners[] = context.getApplicationListeners();if (notify && (listeners != null)) {HttpSessionEvent event =new HttpSessionEvent(getSession());for (int i = 0; i < listeners.length; i++) {int j = (listeners.length - 1) - i;if (!(listeners[j] instanceof HttpSessionListener))continue;HttpSessionListener listener =(HttpSessionListener) listeners[j]; try {fireContainerEvent(context, // highlight line."beforeSessionDestroyed",listener);listener.sessionDestroyed(event); // destroy session.fireContainerEvent(context, // also highlight line."afterSessionDestroyed",listener);} catch (Throwable t) {try {fireContainerEvent(context,"afterSessionDestroyed",listener);} catch (Exception e) {;}// FIXME - should we do anything besides log these?log(sm.getString("standardSession.sessionEvent"), t);}}}// We have completed expire of this sessionexpiring = false;if ((manager != null) && (manager instanceof ManagerBase)) {recycle();}    }

 private void fireContainerEvent(Context context,String type, Object data)throws Exception {if (!"org.apache.catalina.core.StandardContext".equals(context.getClass().getName())) {return; // Container events are not supported}// NOTE:  Race condition is harmless, so do not synchronizeif (containerEventMethod == null) {containerEventMethod =context.getClass().getMethod("fireContainerEvent", // terrific line.containerEventTypes);}Object containerEventParams[] = new Object[2];containerEventParams[0] = type;containerEventParams[1] = data;containerEventMethod.invoke(context, containerEventParams);}

【1.3】StandardSessionFacade类

1）为了传递一个 Session对象给servlet实例，Catalina会实例化 StandardSession 类，填充该Session对象，然后再将其传给 servlet实例；（干货——但是，请注意下面的但是）

2）但是（呵呵）：Catalina传递的是Session的外观类 StandardSessionFacade的实例，该类仅仅实现了 javax.servlet.http.HttpSession接口中的方法；

3）这样，servlet程序员就不能将 HttpSession对象向下转换为 StandardSession 类型，也阻止了 servlet程序员访问一些敏感方法；

【2】Manager

1）Catalina通过一个称为Session 管理器的组件来管理建立的Session对象，该组件由org.apache.catalina.Manager接口来表示。

2）Catalina中：org.apache.catalina.session包中有一个名为 ManagerBase的工具类，该类提供了常见功能的实现。ManagerBase类有两个直接子类，分别是 StandardManager 类和 PersistentManagerBase类；（干货——引入ManagerBase的工具类）

3）当Catalina运行时：StandardManager实例会将Session对象存储在内存中，但是，当Catalina关闭时，它（Manager）会将当前内存中的所有Session对象存储到一个文件中。当再次启动Catalina时，又会将这些Session 对象重新载入到内存中；

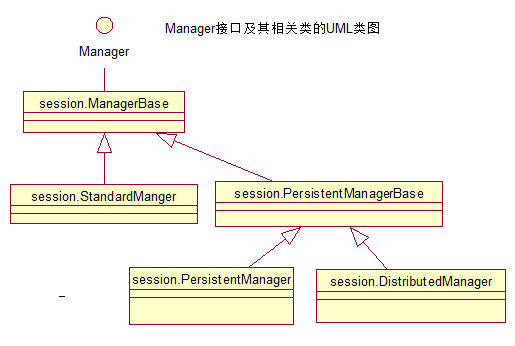

4）PersistentManagerBase类：该类会将 Session对象存储到辅助存储器中，其类图如下：（干货——PersistentManagerBase类会将 Session对象存储到辅助存储器中）

【2.1】Manager接口

1）intro to Manager interface：Session管理器是 Manager接口的实例；

2）Manager接口的源代码

public interface Manager {  public Container getContainer();  public void setContainer(Container container);  public DefaultContext getDefaultContext();  public void setDefaultContext(DefaultContext defaultContext);  public boolean getDistributable();   public void setDistributable(boolean distributable);  public String getInfo();   public int getMaxInactiveInterval();    public void setMaxInactiveInterval(int interval);   public void add(Session session);                                                                         public Session createEmptySession();  public void addPropertyChangeListener(PropertyChangeListener listener);    public Session createSession();  public Session findSession(String id) throws IOException;    public Session[] findSessions();   public void load() throws ClassNotFoundException, IOException;  public void remove(Session session);     public void removePropertyChangeListener(PropertyChangeListener listener);    public void unload() throws IOException;
}

对上述代码的分析（Analysis）：

A1）getContainer()方法和setContainer()方法：以便将一个Manager实现与一个 Context容器相关联；

A2）createSession()方法：用来创建一个Session实例；

A3）add()方法：会将一个 Session实例添加到 Session池中；

A4）remove()方法：则会将一个 Session实例从 Session池中移除；

A5）getMaxInactiveInterval()方法和 setMaxInactiveInterval()方法：用来获取或设置一个时间长度，单位为秒；

A6）Session管理器： 会以此作为一个Session对象的最长存活时间；

A7）load()方法和unload() 方法：用来将Session对象持久化到辅助存储器中（干货——load方法和unload方法）

A7.1）load方法：该方法会将介质中的Session对象重新载入到内存中；

A7.2）unload方法：该方法会将当前活动的 Session对象存储到 Manager 实现指定的介质中；

【2.2】ManagerBase类（org.apache.catalina.session.ManagerBase）

1）ManagerBase.createSession()方法：该方法会创建一个新的Session对象，每个Session对象都有一个唯一的标识符；

2）generateSessionId()方法：可以通过 ManagerBase类受保护的方法generateSessionId() 方法来返回一个唯一的标识符；

Attention）一个活动的Session对象：指的是有效的，还未过期的Session对象；（干货——活动的Session对象的定义）

3）某个Context容器的 Session管理器会管理该 Context容器中所有活动的Session对象。这些活动的Session对象都存储在一个名为sessions 的 HashMap变量中：

protected HashMap sessions = new HashMap();

4）add方法，remove方法，findSession方法

 public void add(Session session) {synchronized (sessions) {sessions.put(session.getId(), session);if( sessions.size() > maxActive ) {maxActive=sessions.size();}}}
public void remove(Session session) {synchronized (sessions) {sessions.remove(session.getId());}}
public Session[] findSessions() {Session results[] = null;synchronized (sessions) {results = new Session[sessions.size()];results = (Session[]) sessions.values().toArray(results);}return (results);}
public Session findSession(String id) throws IOException {if (id == null)return (null);synchronized (sessions) {Session session = (Session) sessions.get(id);return (session);}}

【2.3】StandardManger类

1）intro to StandardManager：StandardManager类是Manager接口的标准实现，该类将 Session 存储于内存中；

1.1）该类还实现了Lifecycle接口：这样就可以由与其关联的Context容器来启动和关闭；其中stop方法的实现会调用 unload() 方法，以便将有效的Session对象序列化到一个名为"SESSION.ser"的文件中，而且每个Context容器都会产生这样一个文件；（干货——引入了SESSION.ser文件，unload() 方法持久化Session对象到文件）

1.2）SESSION.ser文件：位于环境变量 CATALINA_HOME指定的目录下的work目录中；

看个荔枝）在tomcat4或tomcat5中，如果运行了实例应用程序，就可以在 CATALINA_HOME/work/Standalone/localhost/examples 目录下找到 SESSION.ser文件；

1.3）当StandardManager实例再次启动时：这些Session 对象会通过调用load() 方法重新读入内存中；（干货——load()方法将持久化文件中的Session对象重新读入内存）

2）Session管理器：还要负责销毁那些已经失效的Session对象，在tomcat4中的 StandardManager类中，这项工作是由一个专门的线程来完成的；

 public void run() { //org.apache.catalina.session.StandardManager// Loop until the termination semaphore is setwhile (!threadDone) {threadSleep();processExpires();}}

对上述代码的分析（Analysis）：

A1）threadSleep()方法：会使线程休眠一段时间，长度由checkInterval指定，default==60 秒；

A2）processExpir()方法：会遍历由 Session管理器管理的所有Session对象，将Session实例的lastAccessedTime属性值与当前时间进行比较，如果两者之间的差值超过了变量 maxInactiveInterval 指定的数值，则会调用 Session接口的 expire() 方法使这个Session实例过期；
private void processExpires() { // org.apache.catalina.session.StandardManager.processExpires()long timeNow = System.currentTimeMillis();Session sessions[] = findSessions();for (int i = 0; i < sessions.length; i++) {StandardSession session = (StandardSession) sessions[i];if (!session.isValid())continue;int maxInactiveInterval = session.getMaxInactiveInterval();if (maxInactiveInterval < 0)continue;int timeIdle = // Truncate, do not round up(int) ((timeNow - session.getLastUsedTime()) / 1000L);if (timeIdle >= maxInactiveInterval) {try {expiredSessions++;session.expire();// highlight line.} catch (Throwable t) {log(sm.getString("standardManager.expireException"), t);}}}}

Attention）

A1）在tomcat5中，StandardManager类已不再实现 java.lang.Runnable接口。其中的 backgroundporocess() 方法会直接调用 tomcat5 中StandardManager对象的 processExpires()方法；

public voiid backgroundProcess() { //org.apache.catalina.session.StandardManager.backgroundProcess()processExpire();
}

public void expire() { //org.apache.catalina.sessoin.StandardManager.expire()expire(true);}   public void expire(boolean notify) { // the same as the above.// Mark this session as "being expired" if neededif (expiring)return;expiring = true;setValid(false);// Remove this session from our manager's active sessionsif (manager != null)manager.remove(this);// Unbind any objects associated with this sessionString keys[] = keys();for (int i = 0; i < keys.length; i++)removeAttribute(keys[i], notify);// Notify interested session event listenersif (notify) {fireSessionEvent(Session.SESSION_DESTROYED_EVENT, null);}// Notify interested application event listeners// FIXME - Assumes we call listeners in reverse orderContext context = (Context) manager.getContainer();Object listeners[] = context.getApplicationListeners();if (notify && (listeners != null)) {HttpSessionEvent event =new HttpSessionEvent(getSession());for (int i = 0; i < listeners.length; i++) {int j = (listeners.length - 1) - i;if (!(listeners[j] instanceof HttpSessionListener))continue;HttpSessionListener listener =(HttpSessionListener) listeners[j];try {fireContainerEvent(context,"beforeSessionDestroyed",listener);listener.sessionDestroyed(event);fireContainerEvent(context,"afterSessionDestroyed",listener);} catch (Throwable t) {try {fireContainerEvent(context,"afterSessionDestroyed",listener);} catch (Exception e) {;}// FIXME - should we do anything besides log these?log(sm.getString("standardSession.sessionEvent"), t);}}}// We have completed expire of this sessionexpiring = false;if ((manager != null) && (manager instanceof ManagerBase)) {recycle();}}

【2.4】PersistentManagerBase类（参见上图）

1）intro to PersistentManagerBase：该类是所有持久化Session管理器的父类；

1.1）StandardManager实例和持久化Session管理器（PersistentManagerBase）的区别：在于后者中存储器的表示形式，即存储Session 对象的辅助存储器的形式，使用Store对象来表示；

2）在持久化Session管理器中：Session对象可以备份，也可以换出；（干货——Session对象可以备份，也可以换出）；如果server destroyed，就可以从存储器中获取活动的Session对象；

2.1）当Session对象被换出：他会被移动到存储器中，因为当前活动的Session对象数超过了上限值，或者这个Session对象闲置了过长时间；（干货——换出是为了节省内存空间）

2.2）tomcat4中，PersistentManagerBase类实现了java.lang.Runnable 接口：使用一个专门的线程来执行备份和换出活动Session对象的任务；（run() 方法如下）（干货——注意是tomcat4，使用一个专门的线程来执行备份和换出活动Session对象的任务）

public void run() { //org.apache.catalina.session.PersistentManagerBase.run()while(!threadDone) {threadSleep();processExpires(); // 检查Session对象是否过期.processPersistenceChecks();}
}
public void processPersistenceChecks(){ // org.apache.catalina.session.PersistentManagerBase.processPersistenceChecks()processMaxIdleSwaps(); // highlight line.(下面我们只以processMaxIdleSwaps方法为例进行调用过程的分析，其他两个方法类似)processMaxActiveSwaps(); // highlight line.processMaxIdleBackups(); // highlight line.
}

/*** Swap idle sessions out to Store if they are idle too long.若session空闲太久则换出*/protected void processMaxIdleSwaps() {if (!isStarted() || maxIdleSwap < 0)return;Session sessions[] = findSessions();long timeNow = System.currentTimeMillis();// Swap out all sessions idle longer than maxIdleSwap// FIXME: What's preventing us from mangling a session during// a request?if (maxIdleSwap >= 0) {for (int i = 0; i < sessions.length; i++) {StandardSession session = (StandardSession) sessions[i];if (!session.isValid())continue;long lastAccessed = ((StandardSession)session).getLastUsedTime();int timeIdle = // Truncate, do not round up(int) ((timeNow - lastAccessed) / 1000L);if (timeIdle > maxIdleSwap && timeIdle > minIdleSwap) {if (debug > 1)log(sm.getString("persistentManager.swapMaxIdle",session.getId(), new Integer(timeIdle)));try {swapOut(session); // highlight line.} catch (IOException e) {;   // This is logged in writeSession()}}}}}

protected void swapOut(Session session) throws IOException { //换出操作if (store == null ||!session.isValid() ||isSessionStale(session, System.currentTimeMillis()))return;((StandardSession)session).passivate();writeSession(session); // highlight line.super.remove(session);session.recycle();}

protected void writeSession(Session session) throws IOException {if (store == null ||!session.isValid() ||isSessionStale(session, System.currentTimeMillis()))return;try {store.save(session); //highlight line.sessionSwapIgnore.remove(session.getId());} catch (IOException e) {log(sm.getString("persistentManager.serializeError", session.getId(), e));throw e;}}

3）tomcat5中，PersistentManagerBase类不再实现 java.lang.Runnable 接口。备份和换出Session对象的任务由其 backgroundProcess() 管理器完成，后者由其相关联的 StandardContext 实例周期性地调用；

（下面分析换出和备份Session实例的实现过程）

4）PersistentManagerBase类换出Session实例

4.1）换出条件：只有当活动Session对象的数量超过了变量 maxActiveSessions指定的上限值，或者该Session对象闲置了很长时间后，才会被换出；（干货——Session对象被换出的condition）

4.1.1）当活动的Session实例数量过多时：PersistentManagerBase会将Session对象换出直到数量等于 maxActiveSessions；（参见 processMaxActiveSwaps()方法）

4.1.2）当某个Session对象闲置了过长时间：PersistentManagerBase会依据两个变量来决定是否将这个Session换出，这两个变量是minIdleSwap and maxIdleSwap；如果某个Session对象的 lastAccessedTime 属性的值超过了 minIdleSwap 和 maxIdleSwap 的值，就会将这个Session换出；（干货——为了防止换出Session对象，将maxIdleSwap设置为负数，参见 processMaxIdleSwaps() 方法）；

4.2）如何查找Session实例：因为Session对象可以被换出，所以他既可能驻留在内存中，也可能驻留在存储器中，因此，findSession(String id ) 方法首先会在内存中查找是否存在该Session对象，若没有找到，才会在存储器中继续find。（PersistentManagerBase.findSession() 方法的源代码如下）（干货——Session对象被换出后，可能驻留在内存中，也可能驻留在存储器中）

public Session findSession(String id) throws IOException { //org.apache.catalina.session.PersistentManagerBase.findSession()Session session = super.findSession(id);if (session != null)return (session);// See if the Session is in the Storesession = swapIn(id); // highlight line.return (session);}

protected Session swapIn(String id) throws IOException { // the same as the above.if (store == null)return null;if (sessionSwapIgnore.contains(id)) {return null;}Session session = null;try {session = store.load(id); // highlight line.} catch (ClassNotFoundException e) {log(sm.getString("persistentManager.deserializeError", id, e));throw new IllegalStateException(sm.getString("persistentManager.deserializeError", id, e));}if (session == null) {sessionSwapIgnore.put(id,id);return (null);}if (!session.isValid()|| isSessionStale(session, System.currentTimeMillis())) {log("session swapped in is invalid or expired");session.expire(); // highlight line.store.remove(id); // highlight line.sessionSwapIgnore.put(id,id);return (null);}if(debug > 2)log(sm.getString("persistentManager.swapIn", id));session.setManager(this);// To make sure the listener knows about it.((StandardSession)session).tellNew();add(session);((StandardSession)session).activate();return (session);}

5）PersistentManagerBase类备份Session实例

5.1）备份条件：PersistentManagerBase实例仅仅会备份那些空闲时间超过了变量 maxIdleBackup 的Session对象。

5.2）processMaxIdleBackups()方法：负责对该Session对象进行备份操作；

【2.5】PersistentManager类

1）intro to PersistentManager类：该类继承了 PersistentManagerBase类，仅仅是多添加了两个属性而已；

public final class PersistentManager extends PersistentManagerBase {  //org.apache.catalina.session.PersistentManager private static final String info = "PersistentManager/1.0";   protected static String name = "PersistentManager";  public String getInfo() {return (this.info);}  public String getName() {return (name);}}

【2.6】DistributedManager类（应用与集群环境）

1）intro to DistributedManager类：继承自PersistentManagerBase类，用于两个或多个节点的集群环境；

1.1）一个节点表示部署的一台 tomcat server：而集群中的节点可以在同一台机器上，也可以在不同的machine上；

1.2）每个节点必须使用 DistributedManager实例作为其Session管理器：这样才能支持复制 Session对象，这也是DistributedManager的主要功能；（干货——DistributedManager的主要功能）

2）DistributedManager会向其他节点发送消息：为了实现copy Session对象的目的，当创建或销毁Session对象时，DistributedManager会向其他节点发送消息；（干货——DistributedManager会向其他节点发送消息）

2.2）而且：集群中的节点也必须能够接受其他节点发送的消息。这样，http 请求才能到达集群中的任意节点；

3）catalina在org.apache.catlina.cluster中提供了一些工具：这些工具用于与集群中其他节点的DistributedManager实例发送和接收消息；其中，ClusterSender 类用于向集群中的其他节点发送消息，ClusterReceiver 则用于接收集群中其他节点发送的消息；（干货——catalina在org.apache.catlina.cluster中提供了一些工具，如ClusterSender and ClusterReceiver）

4）DistributedManager.createSession()方法： 要创建一个Sesssion对象，存储在当前 DistributedManager 实例中，并使用 ClusterSender实例向其他节点发送消息；

 public Session createSession() {Session session = super.createSession(); // step1.ObjectOutputStream oos = null;ByteArrayOutputStream bos = null;ByteArrayInputStream bis = null;try {bos = new ByteArrayOutputStream();oos = new ObjectOutputStream(new BufferedOutputStream(bos));((StandardSession)session).writeObjectData(oos);oos.close();byte[] obs = bos.toByteArray();clusterSender.send(obs); // step2.if(debug > 0)log("Replicating Session: "+session.getId());} catch (IOException e) {log("An error occurred when replicating Session: "+session.getId());}return (session);}

对以上代码的分析（Analysis）：

step1）调用超类的 createSession()方法为自身创建一个 Session对象；

step2）使用ClusterSender实例，以字节数组的形式将该Session对象发送到集群中的其他节点；

5）DistributedManager类还实现了 java.lang.Runnable 接口： 这样就可以使用一个专门的thread 来检查 Session对象是否过期，并从集群中的其他节点接收消息；（其run() 方法的源代码如下）

public void run() { // org.apache.catalina.session.DistributedManager.run()// Loop until the termination semaphore is setwhile (!threadDone) {threadSleep();processClusterReceiver(); // 以该方法为例进行说明.processExpires();processPersistenceChecks();}}

/*** Called from our background thread to process new received Sessions**/public void processClusterReceiver() { //org.apache.catalina.session.DistributedManager.processClusterReceiver()Object[] objs = clusterReceiver.getObjects();StandardSession _session = null;ByteArrayInputStream bis = null;Loader loader = null;ClassLoader classLoader = null;ObjectInputStream ois = null;byte[] buf = new byte[5000];ReplicationWrapper repObj = null;for(int i=0; i < objs.length;i++) {try {bis = new ByteArrayInputStream(buf);repObj = (ReplicationWrapper)objs[i];buf = repObj.getDataStream();bis = new ByteArrayInputStream(buf, 0, buf.length);if (container != null)loader = container.getLoader();if (loader != null)classLoader = loader.getClassLoader();if (classLoader != null)ois = new CustomObjectInputStream(bis,classLoader);elseois = new ObjectInputStream(bis);_session = (StandardSession) super.createSession();_session.readObjectData(ois);_session.setManager(this);if (debug > 0)log("Loading replicated session: "+_session.getId());} catch (IOException e) {log("Error occurred when trying to read replicated session: "+e.toString());} catch (ClassNotFoundException e) {log("Error occurred when trying to read replicated session: "+e.toString());} finally {if (ois != null) {try {ois.close();bis = null;} catch (IOException e) {;}}}}}

【3】存储器（存储器是org.apache.catalina.Store接口的实例）

1）intro to 存储器：是为Session管理器管理的 Session对象提供持久化存储器的一个组件；（干货——intro to 存储器——org.apache.catalina.Store接口的实例）

2）Store接口的源代码如下：

public interface Store { // org.apache.catalina.Storepublic String getInfo(); public Manager getManager(); public void setManager(Manager manager); public int getSize() throws IOException; public void addPropertyChangeListener(PropertyChangeListener listener); public String[] keys() throws IOException; public Session load(String id) throws ClassNotFoundException, IOException;public void remove(String id) throws IOException; public void clear() throws IOException; public void removePropertyChangeListener(PropertyChangeListener listener); public void save(Session session) throws IOException;
}

3）Store接口中有两个方法：save()方法和 load() 方法（干货——注意save方法和 load方法，它们的作用分别是什么）

3.1）save方法：用于将指定的 Session对象存储到某种持久性存储器中；

3.2）load方法：会从存储器中，依据Session对象的标识符将该Session对象载入（加载）到内存中；

补充）keys()方法：会以字符串数组的形式返回所有 Session 对象的标识符；

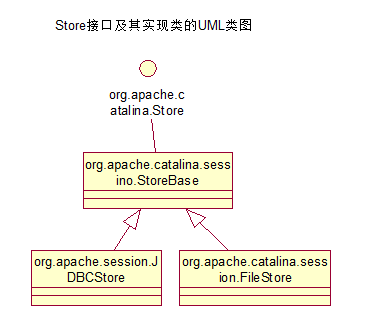

4）其UML 类图如下所示：

【3.1】StoreBase类图（见上图）

1）intro to StoreBase：该类是一个抽象类，提供了一些基本功能，有两个子类；

2）StoreBase类：并没有实现Store接口的save()方法和 load()方法，因为，这两个方法依赖于持久化Session对象的存储器的类型；

3）在tomcat4中：StoreBase类使用另一个线程周期性地检查 Session对象：从活动的Session的集合中移除过期的Session对象；（下面是 tomcat4 中 StoreBase.run()方法的源代码，注意是tomcat4）

 public void run() { // org.apache.catalina.session.StoreBase.run()// Loop until the termination semaphore is setwhile (!threadDone) {threadSleep();processExpires();}}

对以上代码的分析（Analysis）：

A1）processExpires方法：会获取所有活动的 Session对象，检查每个Session对象的 lastAccessedTime属性值，删除那些长时间不活动的Session对象；源代码如下：（干货——再次提及了processExpires方法，注意其功能）

protected void processExpires() {// org.apache.catalina.session.StoreBase.processExpires()long timeNow = System.currentTimeMillis();String[] keys = null;if(!started) {return;}try {keys = keys();} catch (IOException e) {log (e.toString());e.printStackTrace();return;}for (int i = 0; i < keys.length; i++) {try {StandardSession session = (StandardSession) load(keys[i]);if (session == null) {continue;}if (!session.isValid()) {continue;}int maxInactiveInterval = session.getMaxInactiveInterval();if (maxInactiveInterval < 0) {continue;}int timeIdle = // Truncate, do not round up(int) ((timeNow - session.getLastUsedTime()) / 1000L);if (timeIdle >= maxInactiveInterval) {if ( ( (PersistentManagerBase) manager).isLoaded( keys[i] )) {// recycle old backup sessionsession.recycle();} else {// expire swapped out sessionsession.expire();}remove(session.getId());}} catch (Exception e) {log ("Session: "+keys[i]+"; "+e.toString());try {remove(keys[i]);} catch (IOException e2) {log (e2.toString());e2.printStackTrace();}}}}

Attention）在tomcat5中，不再使用专用的线程调用 processExpire()方法 ,而是，相关联的 PersistentManagerBase实例的 backgroundProcess()方法会周期性地调用 processExpires() 方法；

【3.2】FileStore类

1）intro to FileStore：FileStore类会将 Session对象存储到某个文件中，文件名会使用Session对象的标识符再加上一个后缀 ".session" 构成；（干货——FileStore类的作用）

2）文件位于临时的工作dir下：可以调用FileStore.setDirectory() 方法进行修改临时目录的位置；

（干货——理清FileStore.save and FileStore.load方法的作用）

3）save方法：使用 java.io.ObjectOutputStream类将 Session对象进行序列化，故所有存储在Session实例中的对象都要实现 java.lang.Serializable接口；

4）load方法：该方法使用 java.io.ObjectInputStream 类实现 Session 对象的反序列化；

【3.3】JDBCStore类

1）intro to JDBCStore：该类将Session对象通过JDBC 存入 db中；（干货——JDBCStore类的作用）

【4】app program

1）intro to app program：该应用程序中的Context容器使用StandardManager实例来管理Session对象，为了测试该应用程序，可以使用第3个示例servlet：SessionServlet；

public class SessionServlet extends HttpServlet {public void doGet(HttpServletRequest request, HttpServletResponse response)throws ServletException, IOException {System.out.println("SessionServlet -- service");response.setContentType("text/html");PrintWriter out = response.getWriter();out.println("<html>");out.println("<head><title>SessionServlet</title></head>");out.println("<body>");String value = request.getParameter("value");HttpSession session = request.getSession(true);out.println("<br>the previous value is " +(String) session.getAttribute("value"));out.println("<br>the current value is " + value);session.setAttribute("value", value);out.println("<br><hr>");out.println("<form>");out.println("New Value: <input name=value>");out.println("<input type=submit>");out.println("</form>");out.println("</body>");out.println("</html>");}
}

【4.1】Bootstrap类

1）源代码如下

public static void main(String[] args) {//invoke: http://localhost:8080/myApp/SessionSystem.setProperty("catalina.base", System.getProperty("user.dir"));Connector connector = new HttpConnector();Wrapper wrapper1 = new SimpleWrapper();wrapper1.setName("Session");wrapper1.setServletClass("SessionServlet");Context context = new StandardContext();// StandardContext's start method adds a default mappercontext.setPath("/myApp");context.setDocBase("myApp");context.addChild(wrapper1);// context.addServletMapping(pattern, name);// note that we must use /myApp/Session, not just /Session// because the /myApp section must be the same as the path, so the cookie will// be sent back.context.addServletMapping("/myApp/Session", "Session");// add ContextConfig. This listener is important because it configures// StandardContext (sets configured to true), otherwise StandardContext// won't startLifecycleListener listener = new SimpleContextConfig();((Lifecycle) context).addLifecycleListener(listener);// here is our loaderLoader loader = new WebappLoader();// associate the loader with the Contextcontext.setLoader(loader);connector.setContainer(context);// add a ManagerManager manager = new StandardManager(); // highlight line.context.setManager(manager); // highlight line.try {connector.initialize();((Lifecycle) connector).start();((Lifecycle) context).start();// make the application wait until we press a key.System.in.read();((Lifecycle) context).stop();}catch (Exception e) {e.printStackTrace();}}
}

【4.2】SimpleWrapperValve类

1）servlet示例可以调用javax.servlet.http.HttpServletRequest接口的getSession() 方法获取Session对象：当调用 getSession() 方法时，request对象必须调用与Context 容器相关联的Session管理器。Session管理器组件要么创建一个新的session 对象，要么返回一个已经存在的session对象。request对象为了能够访问Session管理器，他必须能够访问Context容器。

2）为了达到这个目的：在 SimpleWrapperValve类的invoke方法中，需要调用 org.apache.catalina.Request接口的setContext()方法，并传入 Context实例；

Attention）SimpleWrapperValve.invoke方法会调用被请求的servlet实例的service方法，所以，必须在调用service方法之前设置 Context实例；

 public void invoke(Request request, Response response, ValveContext valveContext)throws IOException, ServletException {SimpleWrapper wrapper = (SimpleWrapper) getContainer();ServletRequest sreq = request.getRequest();ServletResponse sres = response.getResponse();Servlet servlet = null;HttpServletRequest hreq = null;if (sreq instanceof HttpServletRequest)hreq = (HttpServletRequest) sreq;HttpServletResponse hres = null;if (sres instanceof HttpServletResponse)hres = (HttpServletResponse) sres;//-- new addition -----------------------------------Context context = (Context) wrapper.getParent(); // highlight line.request.setContext(context); // highlight line.//-------------------------------------// Allocate a servlet instance to process this requesttry {servlet = wrapper.allocate();if (hres!=null && hreq!=null) {servlet.service(hreq, hres);}else {servlet.service(sreq, sres);}}catch (ServletException e) {}}

补充）org.apache.catalina.connector.HttpRequestBase类的私有方法：doGetSession() 会调用Context接口的 getManager() 方法来获取 Session管理器对象：（当获取了Session管理器对象之后，就可以获取到Session对象了，或直接创建一个新Session）

Manager manager = null;
if(contect != null)manager = context.getManager();

【4.3】打印结果

1）console info

E:\bench-cluster\cloud-data-preprocess\HowTomcatWorks\src>java -cp .;lib/servlet.jar;lib/catalina_4_1_24.jar;lib/catalina-5.5.4.jar;lib/naming-common.
jar;lib/commons-collections.jar;lib/naming-resources.jar;lib/;lib/catalina.jar;E:\bench-cluster\cloud-data-preprocess\HowTomcatWorks\webroot com/tomca
t/chapter9/startup/Bootstrap
HttpConnector Opening server socket on all host IP addresses
HttpConnector[8080] Starting background thread
WebappLoader[/myApp]: Deploying class repositories to work directory E:\bench-cluster\cloud-data-preprocess\HowTomcatWorks\src\work\_\_\myApp
Starting Wrapper Session
StandardManager[/myApp]: Seeding random number generator class java.security.SecureRandom
StandardManager[/myApp]: Seeding of random number generator has been completed
SessionServlet -- service
SessionServlet -- service
SessionServlet -- service
SessionServlet -- service

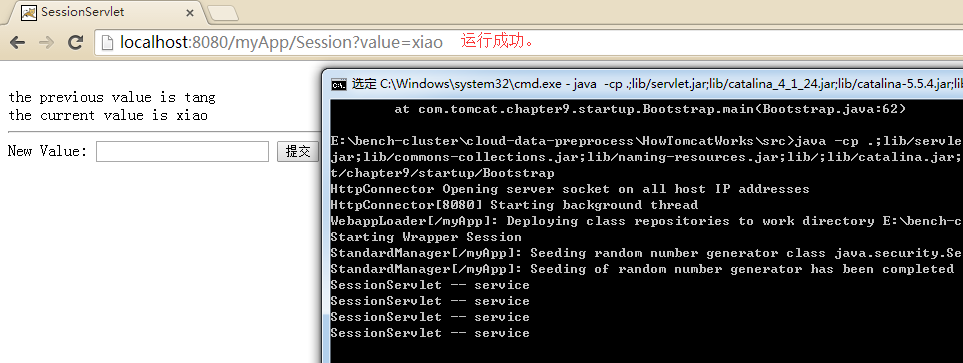

2）访问信息
