在软件设计是需要写软件详细说明书,设计此文档的时候,肯定少不了工具.现在我们就来了解一下软件详细设计的



工具.



1)程序流程图



      程序流程图又称为程序框图,它是最古老,应用最广泛且最有争议描述详细设计的工具.它易学,表达算法直观,缺点是



不够规范,特别是使用箭头会使质量受到很大的影响.



为了使它能够描述结构化的程序,限制只能用以下所述的三种基本结构:



(a)顺序结构图

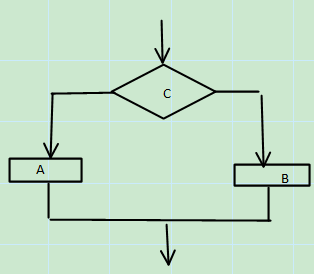

(b)选择结构

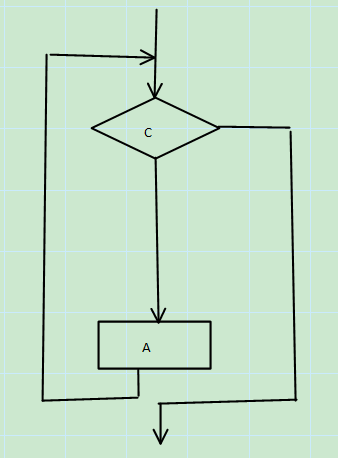

(c) "当型"结构

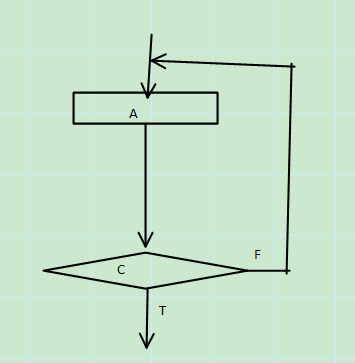

(d)"直到型"循环







2)N-S图



     为了克服流程图在描述程序逻辑时的随意性等缺点,1973年 ,Nassi 和Shneiderman代表了题为"结构化程序的流程



图技术"的文章,提出用盒式图来代替传统的流程图,又称



为"N-S图",N-S图的主要特点就是只能藐视结构化程序所允许的标准结构.



N-S图基于三种基本程序结构的表现方法如下所示:



(1)顺序结构

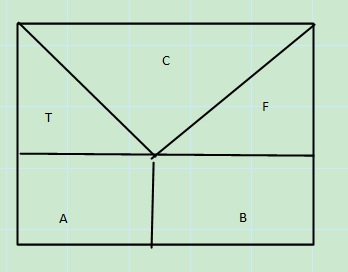

(2) 选择结构

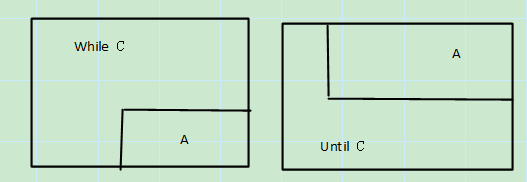

(3) 循环结构





3)PAD图



     问题分析图(Problem Analysis Diagram,PAD)采用一种由左向右展开的二维树形结构图来描述程序的逻辑.用PDA图



描述程序的流程能使程序一目了然.根据PDA图编出的程序,



不管由谁来编写,都会得到风格相同的源程序.

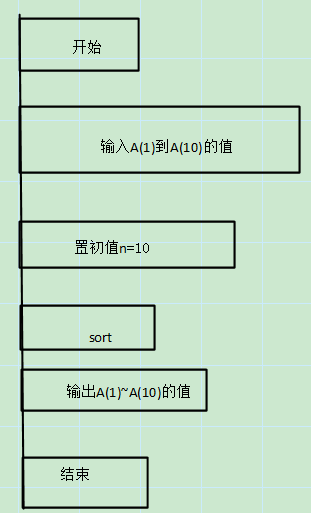

例如:将数组A(1)~A(10)从大到小进行选择法排序的算法.如下两个图所示:









4)过程设计语言

     过程设计语言(Process Design Language,PDL),也称为伪码,是一种用于描述模块算法设计和处理细节的语言.一方面,PDL具有严格的关键字外层语法,用于定义控制结构和数据结构;另一方面,PDL表示实际操作和条件的内层语法又是灵活自由的,以便可以适应各种工程项目的需要.

       因此,PDL 是一种混杂语言,它在使用一种语言词汇的同时有使用另一种语言的语法.PDL与实际的高级程序设计语

言的区别在于:PDL的语句中嵌有自然语言的叙述,故PDL是不能被编译的.
