【README】

1，本文主要总结kafka复制，存储细节；
2，本文的kafka集群版本是3.0.0，有3个broker，分别是 centos201, centos202, centos203 对应的brokerid为 1， 2, 3 ；

【1】kafka内部原理

【1.1】broker-消息中心点

1）broker：一个独立的kafka服务器节点；也称为发送消息的中心点；

kafka使用zk维护集群成员关系；
每个broker都有自己的id存储在zk；broker启动时，创建zk节点把自己id注册到zk；

2）zk存储的kafka集群信息的节点列表

# zk存储的kafka集群信息的节点
[zk: localhost:2181(CONNECTED) 1] ls /
[cluster,controller_epoch,controller,brokers,zookeeper,feature,admin,isr_change_notification,consumers,log_dir_event_notification,latest_producer_id_block,config]

查看zk中的 broker id

# 查看kafka brokerid 和 topic
[zk: localhost:2181(CONNECTED) 2] ls /brokers
[ids, topics, seqid]
[zk: localhost:2181(CONNECTED) 3] ls /brokers/ids
[1, 2, 3]
[zk: localhost:2181(CONNECTED) 4] ls /brokers/topics
[hello04, hello05, hello02, hello03, hello01, hello10, __consumer_offsets]

【1.2】控制器

1）控制器定义：集群里第一个启动的broker通过在zk创建临时节点 /controller 让自己成为控制器；

其他broker也尝试创建 controller 节点，若已存在，则报错；其他 broker 会在控制器节点上创建 zk watch 对象，这样非控制器节点可以收到控制器节点状态变更的通知；（干货——这种方式可以确保一个集群只能有一个控制器存在，防止脑裂问题）

2）控制器选举策略：一旦控制器被关闭或与zk断开，其他broker通过watch对象就会收到控制器消失的通知，这些非控制器broker 会竞争在 zk 上创建 controller节点，谁最先创建成功，谁就是集群控制器；然后其他broker在控制器节点上创建 zk watch对象；

2.1）每次控制器选举后： 控制器纪元值（时代值）controller_epoch 都会递增；其他broker若收到控制器发出的包含旧 epoch 的消息，就会忽略；

3）控制器实验

step1）查看控制器和控制器纪元

[zk: localhost:2181(CONNECTED) 5] get /controller_epoch
6[zk: localhost:2181(CONNECTED) 6] get /controller
{"version":1,"brokerid":1,"timestamp":"1638692039821"}

显然， epoch是6，控制器是broker1；

step2）停止掉 broker1；

这个时候，broker2,3 会竞争选举为控制器；我们再次查看控制器，发现控制器现在是broker2了；且 epoch自增为7；

[zk: localhost:2181(CONNECTED) 7] get /controller_epoch
7[zk: localhost:2181(CONNECTED) 8] get /controller
{"version":1,"brokerid":2,"timestamp":"1638733315396"}

4）控制器作用

控制器负责在broker加入或离开时进行分区首领选举；
控制器使用 epoch 避免脑裂问题；

【补充】脑裂指两个节点同时认为自己是集群控制器；

5）zk的作用

kafka使用zk的临时节点来选举控制器；
zk在broker加入或退出集群时通知控制器；

【1.3】复制

复制功能是kafka架构的核心；在kafka 文档里，kafka把自己描述为一个分布式的，可分区的，可复制的提交日志服务；（kakfa的日志就是数据或消息）；

【1.3.1】副本

1）数据存储

kafka使用主题来组织数据（逻辑）；使用分区为单位来读写数据（物理）；

为什么说kakfa以分区为单位读写？是因为我们创建带有分区数和副本数的主题后， kakfa会创建以这个分区命名的文件夹，分区文件夹下存储消息内容，索引文件等；

2）主题，分区，副本关系

1个主题对应多个分区；
1个分区对应多个副本；
1个副本对应多个分段文件；（分段存储）

3）副本类型

3.1）首领副本：每个分区都有一个首领副本，消息读写首先会操作首领副本；
3.2）跟随者副本：首领副本以外的副本；它们不处理读写请求，唯一任务是从首领副本复制消息，与首领保持数据同步；如果首领发生崩溃，其中一个同步的跟随者副本被提升为首领副本；

补充1：跟随者副本在成为不同步副本前的时间是通过 replica.lag.time.max.ms 来配置；

补充2：跟随者从首领副本复制消息时的请求，与消费者从首领副本消费消息时发出的请求是一样的；

【1.4】处理请求

1）broker处理请求过程

step1）broker会在监听端口上运行一个 Acceptor线程（可以理解为服务器套接字 ServerSocket），这个线程会创建一个连接（类似ServerSocket.accept() 方法），把请求交给 Processor线程（网络线程）去处理；
step2）Processor线程从客户端获取请求消息，把它放进请求队列，然后从响应队列获取响应结果并发送给客户端；
step3）在请求被放入请求队列后， IO线程会处理它们，并把处理结果放入响应队列；

2）常见请求类型

生产请求：生产者发送的请求，包含要写入的消息；
获取请求：消费者或跟随者副本所在broker需要从首领副本所在broker获取消息而发送的请求；

【注意】

生产请求和获取请求都必须发送给分区的首领副本，跟随者副本不参与消息读写，仅做备份和支持集群高可用；
kafka客户端要自己负责把生产请求和获取请求发送到正确的broker上；否则broker会返回错误响应；

3）客户端怎么知道请求发送到哪里呢？

3.1）客户端在发送请求前，先发送元数据请求；

这种请求的响应结果包括主题，主题分区，分区副本以及首领副本；

3.2）客户端会缓存这些元数据信息；

获取元数据信息后，会直接往对应的 broker发送请求和获取请求；
当然，客户端需要定时刷新元数据缓存；刷新时间间隔通过 metadata.max.age.ms 来配置；

【1.4.1】生产请求

1）生产者acks有3个值；

acks=0 ；生产者在发送消息后，默认发送成功；而不会等待服务器响应；
acks=1 ；只要集群的首领节点收到消息，生产者就会收到发送成功的响应；而不管副本节点是否收到消息；
acks=all；需要集群的首领节点和跟随节点（副本节点）都收到消息后，生产者才会收到发送成功的响应；

2）首领副本所在broker收到生产请求后，会对请求做一些验证：

发送数据的用户是否有写入权限；
acks的值是否合法；（只允许出现 0， 1， all）；
根据acks的值，进行副本复制策略；

【1.4.2】获取请求

1）首领副本所在broker收到获取请求后，会根据客户端指定的请求偏移量从分区里读取消息；

2）kafka使用零复制技术向客户端发送消息，即kafka直接把消息从文件发送到网络通道，而不经过任何中间缓冲区；（干货——这是kakfa与大部分数据库不一样的地方，其他数据库在把数据发送到客户端前，会把数据保存到本地缓存）

零复制技术优点：避免了字节复制，也不需要管理内存缓冲区，从而获取更好性能；

3）消费者客户端只能读取已经被写入所有同步副本的消息，而不是所有消息

因为还没有被足够多副本复制的消息被认为是不安全的；如果首领副本所在broker发送崩溃，另一副本成为新首领，那这些不安全的消息就会丢失；

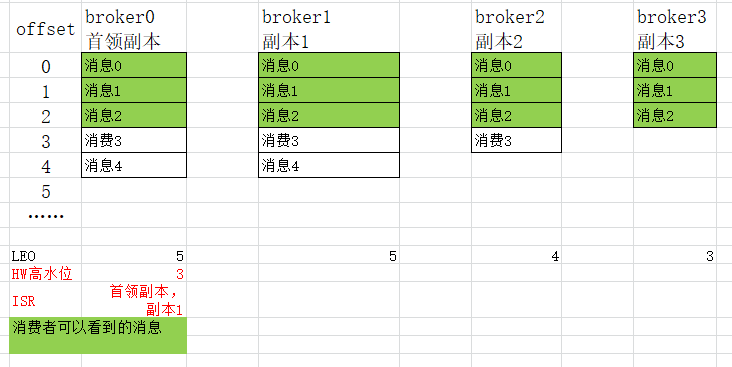

4）扩展 ISR， HW高水位

ISR， In-Sync-Replica set，同步副本集合，即所有与首领副本保持同步的副本集合；
LEO，log end offset，日志末端偏移量，即副本写入下一条消息的位移值；
HW高水位，High Watermark，所有副本最小的LEO；

小结：消费者只能看到已经复制所有副本的消息；

5）在 Kafka 中，高水位的作用主要有 2 个。

定义消息可见性，即用来标识分区下的哪些消息是可以被消费者消费的。
帮助 Kafka 完成副本同步。

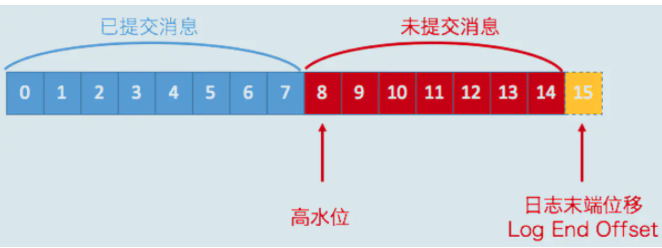

6）下面这张图展示了多个与高水位相关的 Kafka 术语。

我们假设这是某个分区 Leader副本的高水位图。

1）首先，请你注意图中的“已提交消息”和“未提交消息”。在分区高水位以下的消息被认为是已提交消息，反之就是未提交消息。消费者只能消费已提交消息，即图中位移小于 8 的所有消息。另外，需要关注的是，位移值等于高水位的消息也属于未提交消息。也就是说，高水位上的消息是不能被消费者消费的。

2）图中还有一个日志末端位移的概念，即 Log End Offset，简写是 LEO。
它表示副本写入下一条消息的位移值。注意，数字 15 所在的方框是虚线，这就说明，这个副本当前只有 15 条消息，位移值是从 0 到 14，下一条新消息的位移是 15。显然，介于高水位和 LEO 之间的消息就属于未提交消息。这也从侧面告诉了我们一个重要的事实，那就是：同一个副本对象，其高水位值不会大于 LEO 值。

【高水位小结】高水位和 LEO 是副本对象的两个重要属性

Kafka 所有副本都有对应的高水位和 LEO 值，而不仅仅是 Leader 副本。
Kafka 使用 Leader 副本的高水位来定义所在分区的高水位。

【1.4.3】其他请求

OffsetCommitRequest，偏移量提交请求；
OffsetFetchRequest；
ListOffsetsRequest；

【1.5】物理存储

1）kafka的基本存储单元是分区；分区会在所属broker上的kafka数据根目录下新建名为分区名的文件夹，如 hello04-2（主题为hello04的2号分区文件夹），kafka数据根目录由 server.properties 中的 log.dirs 来指定；

2）主题，分区，副本关系

1个主题对应多个分区；
1个分区对应多个副本；
1个副本对应多个分段文件；（分段存储）

【1.5.1】分区分配

1）创建指定分区和副本数的topic来做实验

# 创建分区数3副本数2的主题
kafka-topics.sh --bootstrap-server centos201:9092
--create --topic hello11 --partitions 3 --replication-factor 2
# 副本数量必须小于等于broker数量，但分区数没有这个限制；

查看分区详情

[root@centos201 hello04-1]# kafka-topics.sh --bootstrap-server centos201:9092 \
--describe --topic hello11
Topic: hello11  TopicId: IliU_BDeS8ycreLufxCMMw PartitionCount: 3       ReplicationFactor: 2    Configs: segment.bytes=1024Topic: hello11 Partition: 0    Leader: 2       Replicas: 2,3   Isr: 2,3Topic: hello11 Partition: 1    Leader: 3       Replicas: 3,1   Isr: 3,1Topic: hello11 Partition: 2    Leader: 1       Replicas: 1,2   Isr: 1,2

查看具体存储数据的文件夹，以broker1为例；

根据topic详情，我们知道 broker1 存储了topic hello11的1号和2号分区；且它是2号分区首领所在的broker ；

进入 broker1的kafka数据根目录，

进入其中一个分区文件夹查看 hello11-1 ，如下：

再查看分区文件夹前，我们先写入10条消息；指定topic hello11， 1号分区；

 for (int i = 0; i < 10; i++) {Future<RecordMetadata> future = producer.send(
new ProducerRecord<String, String>("hello11", 1,"", String.format("[%s] ", order++) + now + " > " + DataFactory.INSTANCE.genOneHundred()));try {System.out.println("[生产者] " + future.get().partition() + "-" + future.get().offset());} catch (Exception e) {e.printStackTrace();}
}

查看分区文件夹下的文件；
