1、前言

这篇文章是应网友之邀所写，主要描述一下我们访问网站时， 从输入网址到最后浏览器呈现内容，中间发生了什么。

之前写过两篇文章《我是一个网卡》，《我是一个路由器》描述了一个电脑如何通过DHCP、ARP、NAT等上式获取IP、然后访问网络的过程，主要专注在传输层和网络层。

今天的文章主要专注于应用层，我拿了一个很简单的网络结构来讲。假定本机已经获取了IP地址，各种网络基础设施已经准备好了。

由于知识点太多，我肯定会漏掉部分内容，欢迎在留言中补充， 以后我会根据大家建议再写文章扩展。



2、准备

当你在浏览器中输入网址（例如www.coder.com）并且敲了回车以后， 浏览器首先要做的事情就是获得coder.com的IP地址，具体的做法就是发送一个UDP的包给DNS服务器，DNS服务器会返回coder.com的IP, 这时候浏览器通常会把IP地址给缓存起来，这样下次访问就会加快。

比如Chrome， 你可以通过chrome://net-internals/#dns来查看。

有了服务器的IP， 浏览器就要可以发起HTTP请求了，但是HTTP Request/Response必须在TCP这个“虚拟的连接”上来发送和接收。

想要建立“虚拟的”TCP连接，TCP邮差需要知道4个东西：（本机IP, 本机端口，服务器IP, 服务器端口），现在只知道了本机IP,服务器IP， 两个端口怎么办？

本机端口很简单，操作系统可以给浏览器随机分配一个， 服务器端口更简单，用的是一个“众所周知”的端口，HTTP服务就是80， 我们直接告诉TCP邮差就行。

经过三次握手以后，客户端和服务器端的TCP连接就建立起来了！ 终于可以发送HTTP请求了。

之所以把TCP连接画成虚线，是因为这个连接是虚拟的， 详情可参见之前的文章《TCP/IP之大明邮差》，《张大胖的Socket》



3、Web服务器

一个HTTP GET请求经过千山万水，历经多个路由器的转发，终于到达服务器端（HTTP数据包可能被下层进行分片传输，略去不表）。

Web服务器需要着手处理了，它有三种方式来处理：

(1) 可以用一个线程来处理所有请求，同一时刻只能处理一个，这种结构易于实现，但是这样会造成严重的性能问题。

(2) 可以为每个请求分配一个进程/线程，但是当连接太多的时候，服务器端的进程/线程会耗费大量内存资源，进程/线程的切换也会让CPU不堪重负。

(3) 复用I/O的方式，很多Web服务器都采用了复用结构，例如通过epoll的方式监视所有的连接，当连接的状态发生变化（如有数据可读）， 才用一个进程/线程对那个连接进行处理，处理完以后继续监视，等待下次状态变化。 用这种方式可以用少量的进程/线程应对成千上万的连接请求。

（码农翻身注：详情参见《Http Server：一个差生的逆袭》）

我们使用Nginx这个非常流行的Web服务器来继续下面的故事。

对于HTTP GET请求，Nginx利用epoll的方式给读取了出来， Nginx接下来要判断，这是个静态的请求还是个动态的请求啊？

如果是静态的请求（HTML文件，JavaScript文件，CSS文件，图片等），也许自己就能搞定了（当然依赖于Nginx配置，可能转发到别的缓存服务器去），读取本机硬盘上的相关文件，直接返回。

如果是动态的请求，需要后端服务器（如Tomcat)处理以后才能返回，那就需要向Tomcat转发，如果后端的Tomcat还不止一个，那就需要按照某种策略选取一个。

例如Ngnix支持这么几种：

• 轮询：按照次序挨个向后端服务器转发

• 权重：给每个后端服务器指定一个权重，相当于向后端服务器转发的几率。

• ip_hash： 根据ip做一个hash操作，然后找个服务器转发，这样的话同一个客户端ip总是会转发到同一个后端服务器。

• fair：根据后端服务器的响应时间来分配请求，响应时间段的优先分配。

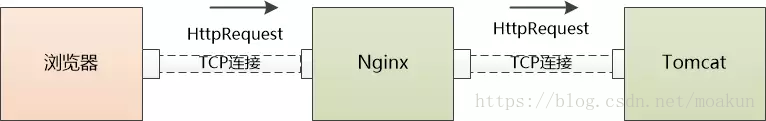

不管用哪种算法，某个后端服务器最终被选中，然后Nginx需要把HTTP Request转发给后端的Tomcat，并且把Tomcat输出的HttpResponse再转发给浏览器。

由此可见，Nginx在这种场景下，是一个代理人的角色。



4、应用服务器

Http Request终于来到了Tomcat，这是一个由Java写的、可以处理Servlet/JSP的容器，我们的代码就运行在这个容器之中。

如同Web服务器一样， Tomcat也可能为每个请求分配一个线程去处理，即通常所说的BIO模式（Blocking I/O 模式）。

也可能使用I/O多路复用技术，仅仅使用若干线程来处理所有请求，即NIO模式。

不管用哪种方式，Http Request 都会被交给某个Servlet处理，这个Servlet又会把Http Request做转换，变成框架所使用的参数格式，然后分发给某个Controller(如果你是在用Spring)或者Action(如果你是在Struts)。

剩下的故事就比较简单了（不，对码农来说，其实是最复杂的部分），就是执行码农经常写的增删改查逻辑，在这个过程中很有可能和缓存、数据库等后端组件打交道，最终返回HTTP Response，由于细节依赖业务逻辑，略去不表。

根据我们的例子，这个HTTP Response应该是一个HTML页面。



5、归途

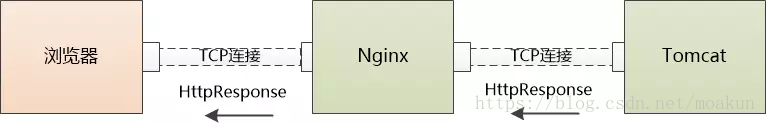

Tomcat很高兴地把Http Response发给了Ngnix 。

Ngnix也很高兴地把Http Response 发给了浏览器。



发完以后TCP连接能关闭吗？

如果使用的是HTTP1.1， 这个连接默认是keep-alive，也就是说不能关闭；

如果是HTTP1.0，要看看之前的HTTP Request Header中有没有Connetion:keep-alive，如果有，那也不能关闭。



6、浏览器再次工作

浏览器收到了Http Response，从其中读取了HTML页面，开始准备显示这个页面。

但是这个HTML页面中可能引用了大量其他资源，例如js文件，CSS文件，图片等，这些资源也位于服务器端，并且可能位于另外一个域名下面，例如static.coder.com。

浏览器没有办法，只好一个个地下载，从使用DNS获取IP开始，之前做过的事情还要再来一遍。不同之处在于不会再有应用服务器如Tomcat的介入了。

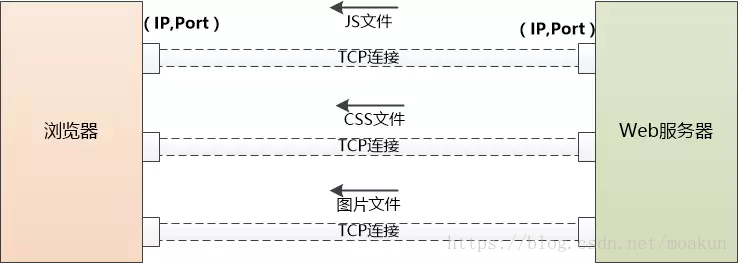

如果需要下载的外部资源太多，浏览器会创建多个TCP连接，并行地去下载。

但是同一时间对同一域名下的请求数量也不能太多，要不然服务器访问量太大，受不了。所以浏览器要限制一下， 例如Chrome在Http1.1下只能并行地下载6个资源。

当服务器给浏览器发送JS,CSS这些文件时，会告诉浏览器这些文件什么时候过期（使用Cache-Control或者Expire），浏览器可以把文件缓存到本地，当第二次请求同样的文件时，如果不过期，直接从本地取就可以了。

如果过期了，浏览器就可以询问服务器端，文件有没有修改过？（依据是上一次服务器发送的Last-Modified和ETag），如果没有修改过（304 Not Modified），还可以使用缓存。否则的话服务器就会被最新的文件发回到浏览器。

当然如果你按了Ctrl+F5，会强制地发出GET请求，完全无视缓存。

注：在Chrome下，可以通过 chrome://view-http-cache/ 命令来查看缓存。

现在浏览器得到了三个重要的东西：

1.HTML ，浏览器把它变成DOM Tree

2. CSS,  浏览器把它变成CSS Rule Tree

3. JavaScript， 它可以修改DOM Tree

浏览器会通过DOM Tree和CSS Rule Tree生成所谓“Render Tree”，计算每个元素的位置/大小，进行布局，然后调用操作系统的API进行绘制，这是一个非常复杂的过程，略去不表。



到目前为止，我们终于在浏览器中看到了www.coder.com的内容。
