大纲

一、Heartbeat 的定义

二、Heartbeat 的版本与组件

三、Heartbeat 的各版本之间的区别

四、Heartbeat 集群的一般拓扑图

推荐阅读：

一、Heartbeat的定义

Heartbeat 项目是 Linux-HA 工程的一个组成部分，也是目前开源HA项目中最成功的一个例子，Linux-HA的全称是High-Availability Linux，这个开源项目的目标是：通过社区开发者的共同努力，提供一个增强linux可靠性(reliability)、可用性(availability)和可服务性(serviceability)(RAS)的群集解决方案，它实现了一个高可用集群系统。心跳服务和集群通信是高可用集群的两个关键组件，在 Heartbeat 项目里，由 heartbeat 模块实现了这两个功能。

Linux-HA的官方网站：

http://www.linux-ha.org

http://hg.linux-ha.org

二、Heartbeat的版本与组件

说明：Heartbeat有三个版本分别为Heartbeat v1.x，Heartbeat v2.x，Heartbeat v3.x。Heartbeat v1.x和Heartbeat v2.x版本的组成结构十分简单，所有模块都集中在heartbeat中，到了v3版本后，整个heartbeat项目进行了拆分，分为不同的项目来分别进行开发。

1.Heartbeat v1.x与v2.x的组件

heartbeat：节点间通信检测模块

ha-logd：集群事件日志服务

CCM(Consensus Cluster Membership)：集群成员一致性管理模块

LRM (Local Resource Manager)：本地资源管理模块

Stonith Daemon：使出现问题的节点从集群环境中脱离或重启

CRM(Cluster resource management)：集群资源管理模块

Cluster policy engine：集群策略引擎

Cluster transition engine：集群转移引擎(也叫策略执行引擎)

Heartbeat v1.x与Heartbeat v2.x区别：在Heartbeat v2.x中增加了一个新的集群资源管理器crm，在Heartbeat v1.x中的集群资源管理器是haresource，Heartbeat v2.x中为了兼容v1.x保留了haresource，但同时又新增了一个功能更强大的crm资源管理器。crm管理方式有，一种是基于命令行crmsh，一种是基于图形界面的hb_gui。

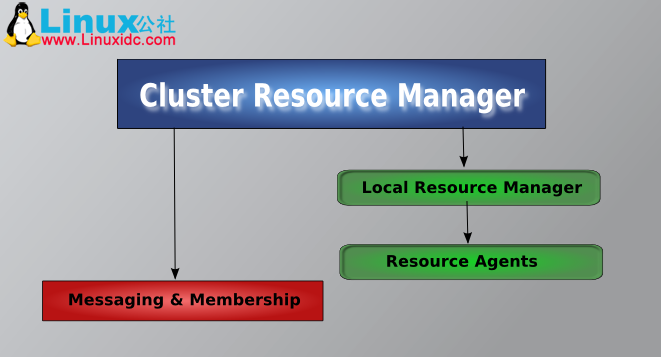

2.Heartbeat v3.x的组件

Heartbeat：将原来的消息通信层独立为heartbeat项目，新的heartbeat只负责维护集群各节点的信息以及它们之前通信。

Cluster Glue：相当于一个中间层，它用来将heartbeat和pacemaker关联起来，主要包含2个部分，即为LRM和STONITH。

Resource Agent：用来控制服务启停，监控服务状态的脚本集合，这些脚本将被LRM调用从而实现各种资源启动、停止、监控等等。

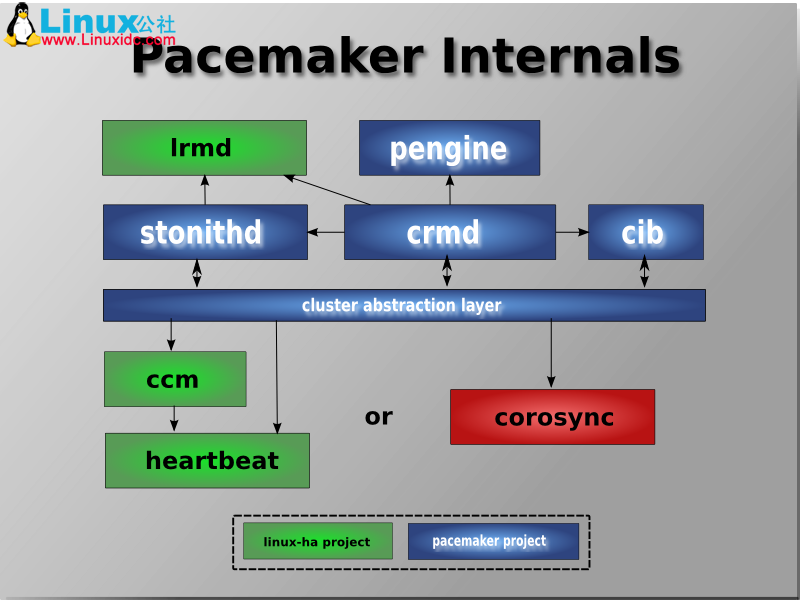

Pacemaker：也就是Cluster Resource Manager(集群资源管理器，简称CRM)，用来管理整个HA的控制中心，客户端通过pacemaker来配置管理监控整个集群。

Pacemaker 提供了多种用户管理接口，分别如下：

(1).基于命令的管理方式

crmsh

pcs

(2).基于图形界面的管理方式

pygui

hawk
