复杂的状态机

状态机根据影响输出的原因分为两大类，即Moore 型状态机和 Mealy 型状态机，其共同点是：状态的跳转都只和输入有关。区别主要是在输出的时候：若最后的输出只和当前状态有关而与输入无关则称为 Moore 型状态机；若最后的输出不仅和当前状态有关还和输入有关则称为 Mealy 型状态机。

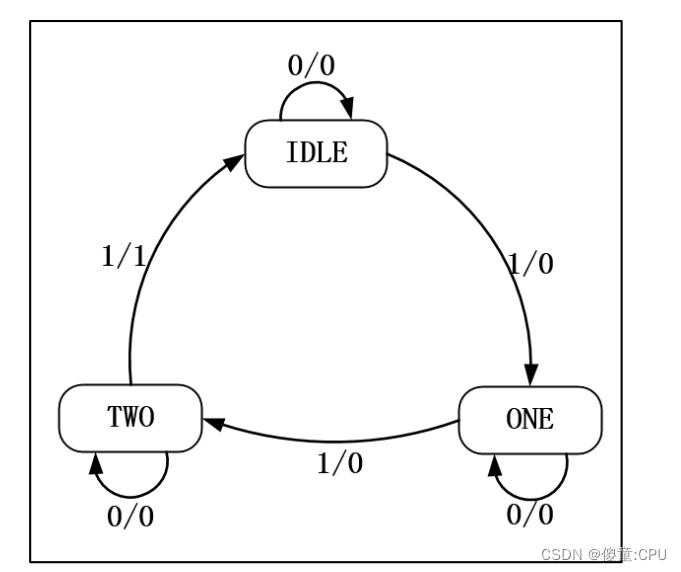

每个椭圆的框表示一个状态（也可以用其他图形表示），每个状态之间都有一个指向的箭头，表示的是状态跳转的过程，箭头上有标注的一组数字，斜杠左边表达的是状态的输入，斜杠右边表达的是状态的输出，结构非常的简单，各状态之间的功能、跳转的条件、输入输出都能够在状态转移图中非常清楚的表达出来。

总结出来就是一个完整的状态转移图需要知道以下三个要素：
1、输入： 根据输入可以确定是否需要进行状态跳转以及输出，是影响状态机系统执行过程
的重要驱动力；
2、输出： 根据当前时刻的状态以及输入，是状态机系统最终要执行的动作；
3、状态： 根据输入和上一状态决定当前时刻所处的状态，是状态机系统执行的一个稳定的
过程。

多输入，多输出型的状态机

`timescale  1ns/1nsmodule  complex_fsm
(input   wire    sys_clk         ,   //系统时钟50MHzinput   wire    sys_rst_n       ,   //全局复位input   wire    pi_
