映射技术之储存器映射

一般情况下，我们希望当数据流过FPGA时，FPGA尽可能多地处理数据，并且减少FPGA和外部设备之间的数据传输，采用流水处理架构则可以很好地减少对存储器的频繁读写。
很少会把帧缓存放在FPGA内部（图像分辨率较小除外），而往往会将其放在片外的静态储存器或动态储存器中。

1、帧缓存
对于帧缓存，通常情况下会将其放在片外进行读写。对于帧缓存，在成本不够敏感的情况下，最好使用静态储存器（SDRAM），尤其是用于需要频繁和随机地访问这些帧缓存的地方，静态储存器相对于动态储存器来说，通常情况下读写接口相对简单，读写速度快，并且功耗相对较低。但是，由于静态存储器每一位要使用6个晶体管，而动态储存器每位只使用一个晶体管，因此静态储存器的价格要贵得多。

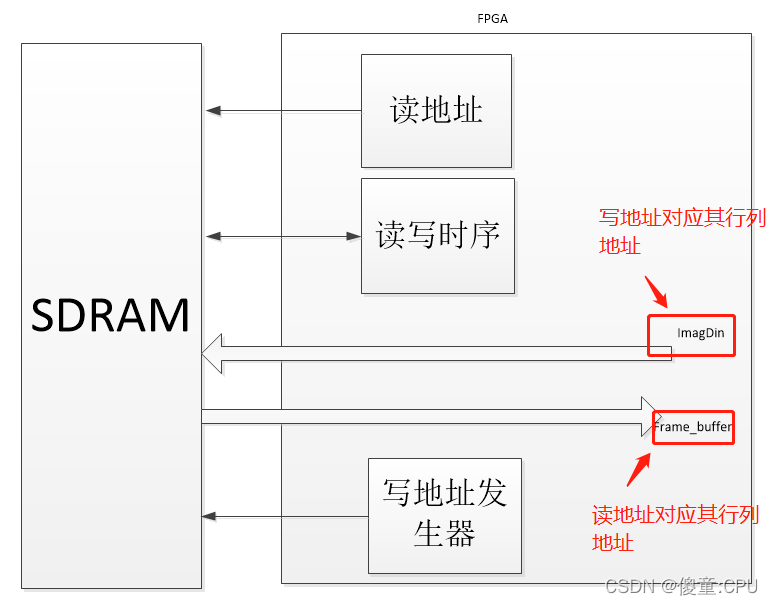

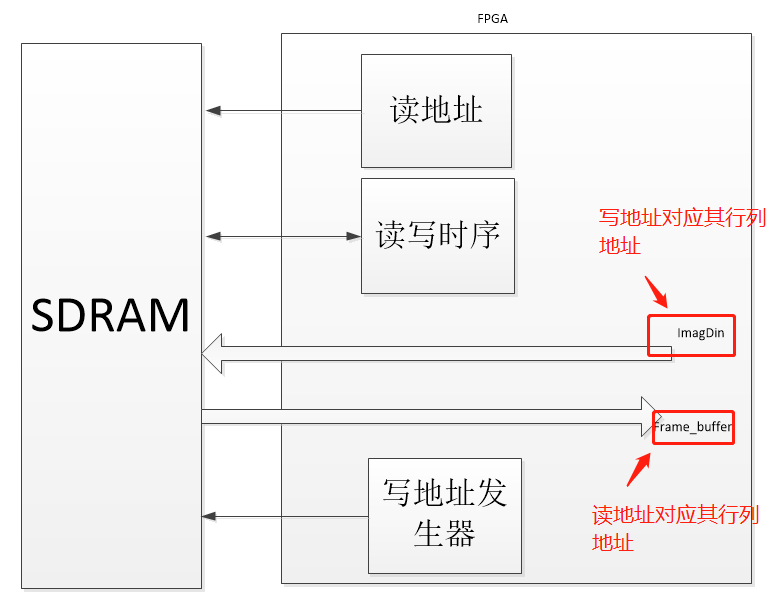

一帧缓存控制电路要包括读地址发生器、写地址发生器及读写控制时序。一般情况下，这个写地址即为输入帧数据流的行列地址，而读地址为输出流行列地址。

如果系统对于读取速度没有严格要求的缓存应用，那么动态储存器无疑是更好的选择虽然动态储存器存取速度比较慢，从主机提供地址到数据输出可能需要若干个小时钟，但是当动态储存器工作在突发模式时，也可以提供较大的带宽，这对
