位拆分与运算
题目描述
现在输入了一个压缩的16位数据，实际上包含了四个数据[3:0][7:4][11:8][15:12]
按照sel选择输出四个数据的相加结果，并输出valid_out信号（在不输出时候拉低）
0：输出[3:0]+[7:4]
1：输出[3:0]+[11:8]
2：输出[3:0]+[15:12]

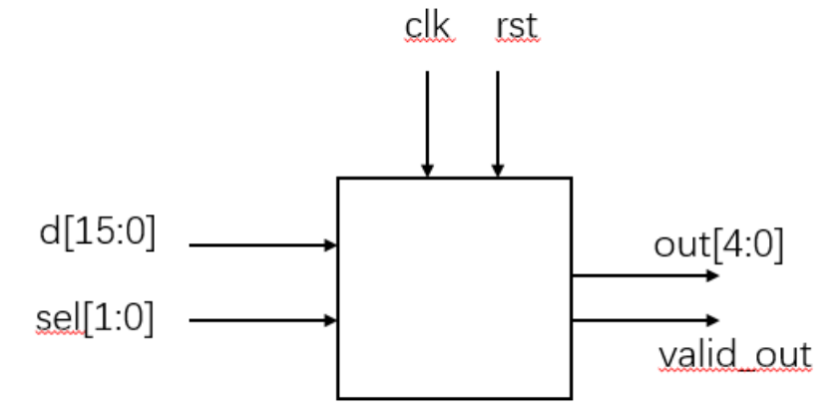

信号示意图
波形示意图
`timescale 1ns/1nsmodule data_cal(
input clk,
input rst,
input [15:0]d,
input [1:0]sel,output [4:0]out,
output validout
);
//*************code***********//reg [4:0] out_reg;reg validout_reg;reg [15:0]d_reg;always@(posedge clk or negedge rst)beginif(!rst)begind_reg <= 16'b0;out_reg <= 5'b0;validout_reg <= 1'b0;endelsebegincase(sel)2'b00:begind_reg <= d;out_reg <= 5'b0;validout_reg <= 1'b0;end2'b01:beginout_reg <= d_reg[3:0] + d_reg[7:4];validout_reg <= 1'b1;end2'b10:beginout_reg <= d_reg[3:0] + d_reg[11:8];validout_reg <= 1'b1;end2'b11:beginout_reg <= d_reg[3:0] + d_reg[15:12];validout_reg <= 1'b1;enddefault:beginout_reg <= 5'b0;validout_reg <= 1'b0;endendcase endend
assign out = out_reg;
assign validout = validout_reg;
//*************code***********//
endmodule
知识点
对当前一个数进行多种不同的运算时，需要在默认情况下对该数进行储存，然后使用储存的值进行运算。
