PWR简介
-
PWR（Power Control）电源控制
-
PWR负责管理STM32内部的电源供电部分，可以实现可编程电压监测器和低功耗模式的功能
-
可编程电压监测器（PVD）可以监控VDD电源电压，当VDD下降到PVD阈值以下或上升到PVD阈值之上时，PVD会触发中断，用于执行紧急关闭任务
-
低功耗模式包括睡眠模式（Sleep）、停机模式（Stop）和待机模式（Standby），可在系统空闲时，降低STM32的功耗，延长设备使用时间

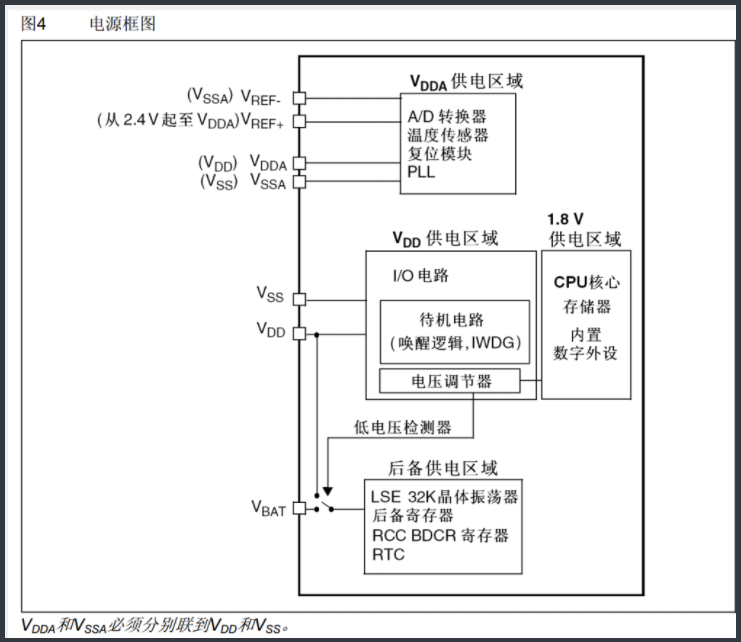

电源框图

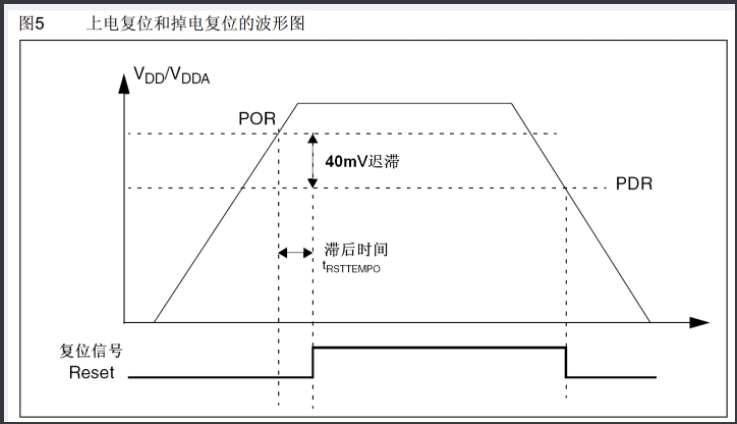

上电复位和掉电复位

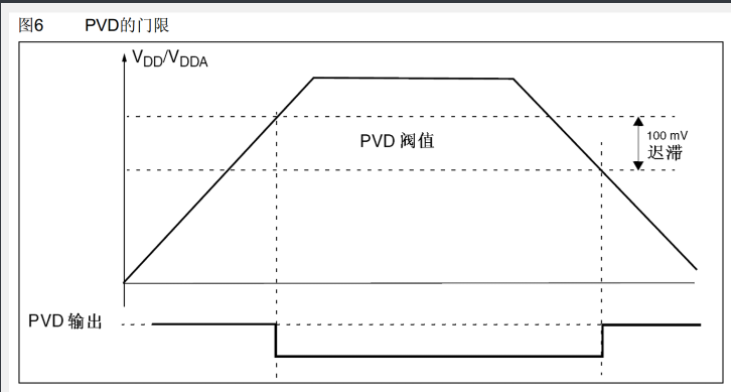

可编程电压检测器

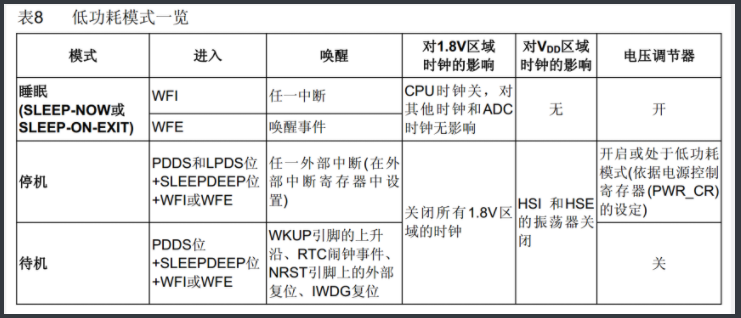

低功耗模式

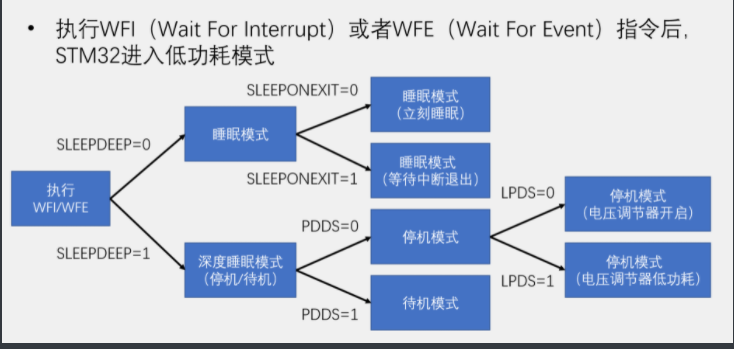

模式选择
睡眠模式
-
执行完WFI/WFE指令后，STM32进入睡眠模式，程序暂停运行，唤醒后程序从暂停的地方继续运行
-
SLEEPONEXIT位决定STM32执行完WFI或WFE后，是立刻进入睡眠，还是等STM32从最低优先级的中断处理程序中退出时进入睡眠
-
在睡眠模式下，所有的I/O引脚都保持它们在运行模式时的状态
-
WFI指令进入睡眠模式，可被任意一个NVIC响应的中断唤醒
-
WFE指令进入睡眠模式，可被唤醒事件唤醒
停止模式
-
执行完WFI/WFE指令后，STM32进入停止模式，程序暂停运行，唤醒后程序从暂停的地方继续运行
-
1.8V供电区域的所有时钟都被停止，PLL、HSI和HSE被禁止，SRAM和寄存器内容被保留下来
-
在停止模式下，所有的I/O引脚都保持它们在运行模式时的状态
-
当一个中断或唤醒事件导致退出停止模式时，HSI被选为系统时钟
-
当电压调节器处于低功耗模式下，系统从停止模式退出时，会有一段额外的启动延时
-
WFI指令进入停止模式，可被任意一个EXTI中断唤醒
-
WFE指令进入停止模式，可被任意一个EXTI事件唤醒
待机模式
-
执行完WFI/WFE指令后，STM32进入待机模式，唤醒后程序从头开始运行
-
整个1.8V供电区域被断电，PLL、HSI和HSE也被断电，SRAM和寄存器内容丢失，只有备份的寄存器和待机电路维持供电
-
在待机模式下，所有的I/O引脚变为高阻态（浮空输入）
-
WKUP引脚的上升沿、RTC闹钟事件的上升沿、NRST引脚上外部复位、IWDG复位退出待机模式
void PWR_DeInit(void);
//恢复缺省配置
void PWR_BackupAccessCmd(FunctionalState NewState);
//使能后备区域的访问
void PWR_PVDCmd(FunctionalState NewState);
//使能PVD
void PWR_PVDLevelConfig(uint32_t PWR_PVDLevel);
//配置PVD的阈值电压
void PWR_WakeUpPinCmd(FunctionalState NewState);
//使能位于PA0位置的WakeUp引脚
void PWR_EnterSTOPMode(uint32_t PWR_Regulator, uint8_t PWR_STOPEntry);
//进入停止模式
void PWR_EnterSTANDBYMode(void);
//进入待机模式
FlagStatus PWR_GetFlagStatus(uint32_t PWR_FLAG);
//获取标志位
void PWR_ClearFlag(uint32_t PWR_FLAG);
//清除标志位
