基于捷联惯导（SINS）与多普勒计程仪（DVL）组合导航的MATLAB算法实现方案

一、系统架构设计

1. 硬件组成

• 捷联惯导模块：三轴MEMS陀螺仪（零偏稳定性<0.1°/h）和加速度计（偏置稳定性<50μg）
• 多普勒计程仪：四波束Janus配置（测量精度±0.5% V）
• 主控单元：STM32H7+FPGA架构（实时数据处理）

2. 软件架构

---

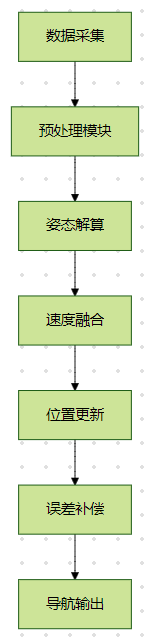

二、核心算法流程

1. 数据预处理

% 多普勒测速数据预处理（MATLAB示例）
function [v_clean] = preprocess_dvl(raw_v, fs)% 巴特沃斯低通滤波（截止频率10Hz）[b,a] = butter(4, 10/(fs/2));v_filt = filter(b,a,raw_v);% 基线漂移补偿v_clean = v_filt - movmean(v_filt, 100);
end

2. 捷联惯导解算

% 四元数姿态更新（四阶龙格-库塔法）
function q = update_attitude(gyro, dt)q = [1; 0; 0; 0]; % 初始四元数K1 = 0.5 * dt * gyro;K2 = 0.5 * dt * (gyro + 0.5 * K1);K3 = 0.5 * dt * (gyro + 0.5 * K2);K4 = 0.5 * dt * (gyro + K3);q = q + (K1 + 2*K2 + 2*K3 + K4)/6;q = q / norm(q); % 归一化
end

3. 组合导航滤波（UKF实现）

% 无迹卡尔曼滤波核心代码
function [x_est, P] = unscented_kalman_filter(x, P, z, R, Q)% 状态维度n = length(x);% 生成Sigma点[X, W] = generate_sigma_points(x, P);% 传播过程X_pred = zeros(size(X));for i = 1:size(X,2)X_pred(:,i) = propagate_state(X(:,i), dt);end% 更新过程z_pred = measurement_model(X_pred);Pzz = cov(z_pred) + R;Pxz = cov(X_pred, z_pred);% 卡尔曼增益K = Pxz / Pzz;% 状态更新x_est = mean(X_pred) + K*(z - z_pred);P = P - K*Pzz*K';
endfunction [X, W] = generate_sigma_points(x, P)n = length(x);lambda = 3 - n;X = zeros(n, 2*n+1);X(:,1) = x;P_sqrt = chol((n+lambda)*P);for i = 1:nX(:,i+1) = x + P_sqrt(:,i);X(:,i+2) = x - P_sqrt(:,i);endW = [lambda/(n+lambda), 0.5/(n+lambda)*ones(1,2n)];
end

---

三、关键算法实现

1. SINS/DVL数据融合

function [state] = fuse_navigation(ins_data, dvl_data, dt)% 状态向量：[x, y, z, vx, vy, vz, wx, wy, wz]x = [ins_data.pos; ins_data.vel; ins_data.att];% 预测步骤F = compute_state_transition_matrix(x, dt);P = F * P_prior * F' + Q;% 更新步骤H = compute_measurement_matrix(x);K = P * H' / (H * P * H' + R_dvl);x = x + K * (dvl_data.vel - H * x);P = (eye(9) - K*H) * P;state = x;
endfunction H = compute_measurement_matrix(x)% 观测矩阵（仅速度分量可观测）H = zeros(3,9);H(1,4) = 1; % x方向速度H(2,5) = 1; % y方向速度H(3,6) = 1; % z方向速度
end

2. DVL误差补偿模型

% DVL误差补偿（基于文献的优化方法）
function v_comp = compensate_dvl_error(v_dvl, theta, dtheta, Ly, Lz)% 方程(9)的实现theta_avg = (theta + theta_delta)/2;delta_vx = (Ly * (dtheta) + Lz * (theta_avg)) / 2;delta_vy = (Lz * (dtheta) - Ly * (theta_avg)) / 2;v_comp = v_dvl - [delta_vx, delta_vy, 0];
end

---

四、完整仿真流程

1. 初始化参数：

   fs = 100; % 采样频率(Hz)
   dt = 1/fs; % 时间步长
   T = 3600; % 仿真时长(秒)
   N = T/dt; % 总步数


2. 生成仿真数据：

   [true_traj, ins_data, dvl_data] = simulate_navigation(T, fs);


3. 组合导航解算：

   state_est = zeros(9,N);
   for k = 1:N[state_est(:,k)] = fuse_navigation(ins_data(:,k), dvl_data(:,k), dt);
   end


4. 误差分析：

   pos_error = sqrt(sum((true_traj - state_est(1:3,:)).^2,2));
   plot(pos_error);
   title('位置误差随时间变化');


---

五、实现建议

1. 硬件加速： 使用FPGA实现四元数运算加速（参考Xilinx FFT IP核） GPU并行计算（gpuArray加速矩阵运算）
2. 实时性保障： 采用双缓冲机制处理1kHz数据流 任务调度优先级设置（高优先级：姿态解算）
3. 容错设计： DVL失效时切换至纯INS模式（位置漂移补偿） 冗余传感器交叉验证（如多DVL阵列）

---

六、扩展应用方向

1. 深度学习辅助：

   % 基于LSTM的异常检测
   layers = [ ...sequenceInputLayer(9)lstmLayer(20)fullyConnectedLayer(1)regressionLayer];
   net = trainNetwork(XTrain,YTrain,layers);


2. 多传感器融合： 添加视觉SLAM（ORB-SLAM3算法） 集成地磁传感器（姿态辅助）

---

七、参考

1. 代码 关于捷联惯导与多普勒计程仪组合导航的算法程序 www.youwenfan.com/contentcnp/98459.html

2. 文献的DVL参数优化方法 www.ship-research.com/cn/article/pdf/preview/10.19693/j.issn.1673-3185.01934.pdf
