在人工智能快速发展的时代，理解深度学习模型的内部机制已经成为研究与实践的重要课题。BP 神经网络作为经典的前馈神经网络，其通过前向传播和误差反向传播实现自我纠偏和非线性建模，是机器学习的核心工具之一。然而，仅靠理论公式往往难以直观感受其运作原理。本文结合 Gemini AI Studio，打造了一个可视化交互实验室，通过动态神经元拓扑图、样本生成、训练预测和 AI 模型诊断模块，让用户不仅能操作网络、观察权重变化，还能理解 BP 算法的迭代逻辑与预测机制。这一实践不仅提供了动手体验，也为学习者和开发者提供了探索神经网络原理与应用的可视化桥梁。
一、引言
在生成式 AI 技术迅速发展的今天，将大模型能力融入 WebApp 已成为智能应用开发的重要方向。
本项目结合 Gemini AI Studio 与 BP 神经网络可视化实验室，探索从 Prompt 提示词设计到产品实现的完整流程。
通过该实验室，用户能够：
- 可视化构建和训练 BP 神经网络
- 从样本生成到预测评估完成闭环操作
- 利用 AI 模型诊断中心（Gemini 2.5 / DeepSeek）获得训练优化建议
- 理解神经网络基本原理及 BP 算法的迭代机制
这里将从 项目构思、模块设计、交互逻辑、Prompt 提示词工程化等角度进行系统阐述，并附可视化图示和公式展示，帮助读者从思想层面理解整个制作流程。
二、项目设计理念与目标
本项目并非单纯展示一个“能跑的神经网络 Demo”，而是希望构建一个兼具教学解释力与工程可操作性的 BP 神经网络 WebApp。在当前大量 AI 工具趋向“黑箱化”的背景下，本项目更强调过程可见、逻辑可控与参数可调，让使用者不仅能看到结果，还能理解模型是如何一步步收敛的。
2.1 项目目标
在功能层面，本项目的核心目标是打造一个可交互、可视化的 BP 神经网络训练与预测系统。用户可以通过界面直接调整样本划分比例、隐藏层结构、输出层神经元数量等关键参数，实时观察这些设置对训练过程和预测结果的影响。在此基础上，项目引入了 AI 模型诊断中心：用户可手动输入 API Key，选择不同大模型，对训练结果进行解释、误差分析或改进建议生成。这一模块并非替代传统算法，而是作为“分析辅助工具”，帮助用户从更高维度理解模型行为。在体验设计上，项目坚持 中文界面、简洁配色与淡雅风格，整体视觉更偏科研与教学场景，避免商业化 UI 带来的干扰，降低学习门槛。
2.2 设计原则
在架构层面，项目遵循模块化设计思想，将网络拓扑构建、样本生成、预测评估、BP 理论展示、AI 诊断与知识科普等功能进行清晰拆分，便于维护与扩展。在交互层面，强调可视化与即时反馈：神经元结构、权重变化与训练状态动态呈现，用户的每一次参数调整都能获得直观响应。在 AI 使用层面，采用 Prompt 工程化思路，将不同分析任务抽象为标准化 Prompt 模块，实现可配置、可复用的模型调用逻辑。整体上，本项目力图在教育性、科研性与工程实践之间取得平衡，既能作为学习 BP 神经网络的工具，也具备进一步扩展为 AI 教学平台的可能性。
三、模块设计与功能说明
本系统采用功能解耦 + 可视化驱动的模块化设计思路，将 BP 神经网络从“抽象算法”拆解为多个可交互、可解释、可组合的功能模块。每个模块既可独立使用，又能通过统一状态管理实现联动更新，形成完整的训练—分析—诊断闭环。

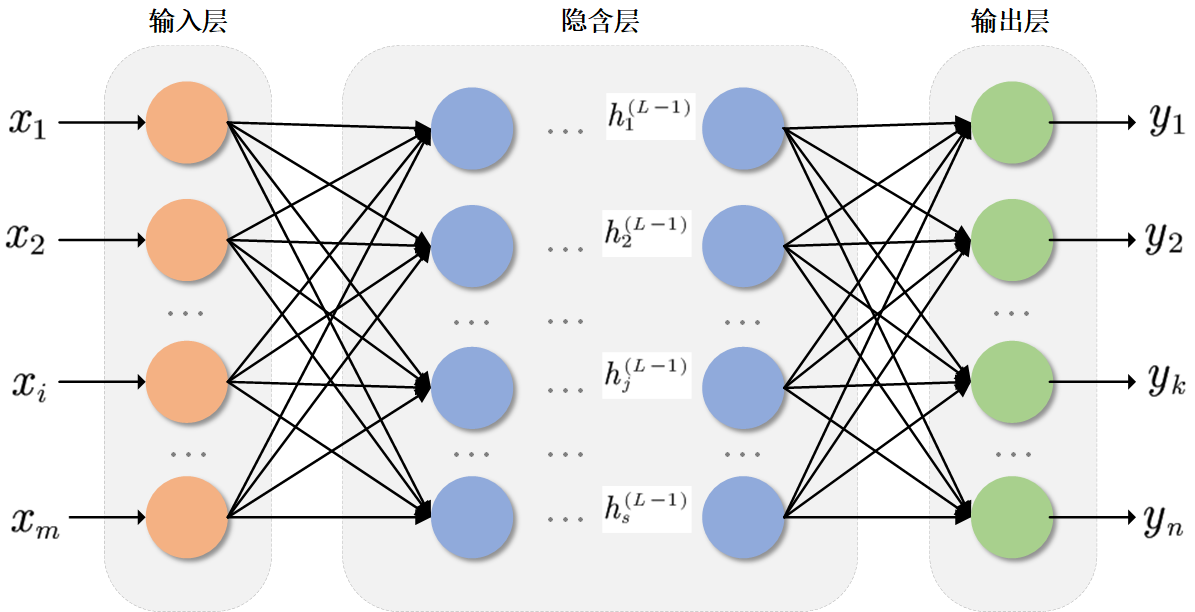

3.1 模型构建模块（Neurons）
核心定位：以可视化方式直观呈现 BP 神经网络的内部结构与权重变化过程。
功能特性：
- 清晰区分 输入层 / 隐藏层 / 输出层，层级结构一目了然
- 神经元统一编号，从 1 开始，便于公式与代码对应
- 神经元结构左右分区展示：
- 层间连线采用 颜色深浅 + 粗细变化 表示权重大小与正负关系
- 支持设置训练轮次、误差阈值等 迭代停止条件，训练过程中权重实时更新
示意结构（占位）：
实现思路：
- 使用
SVG / Canvas绘制神经元节点与连接关系 - 权重变化映射到线条样式，实现训练过程“可见化”
- 鼠标悬浮显示当前权重值（保留两位小数）
- 支持一键刷新网络结构，重新初始化参数
3.2 样本生成模块
功能目标：为网络训练与预测提供可控、可复现的数据输入。
核心能力：
- 默认训练集 / 测试集比例为 80% / 20%
- 通过滑动条动态调整样本总量与划分比例
- 支持随机生成或指定分布（线性 / 非线性 / 噪声扰动）
- 样本生成后自动联动训练模块
数学表达：
优化 Prompt 示例：
任务：生成 BP 神经网络训练与测试样本
输入：样本总量 N，训练比例 p，分布类型
输出：\(X_train, Y_train, X_test, Y_test\)
要求：
支持比例动态调整
返回数据分布可视化描述
保证训练与预测样本可区分

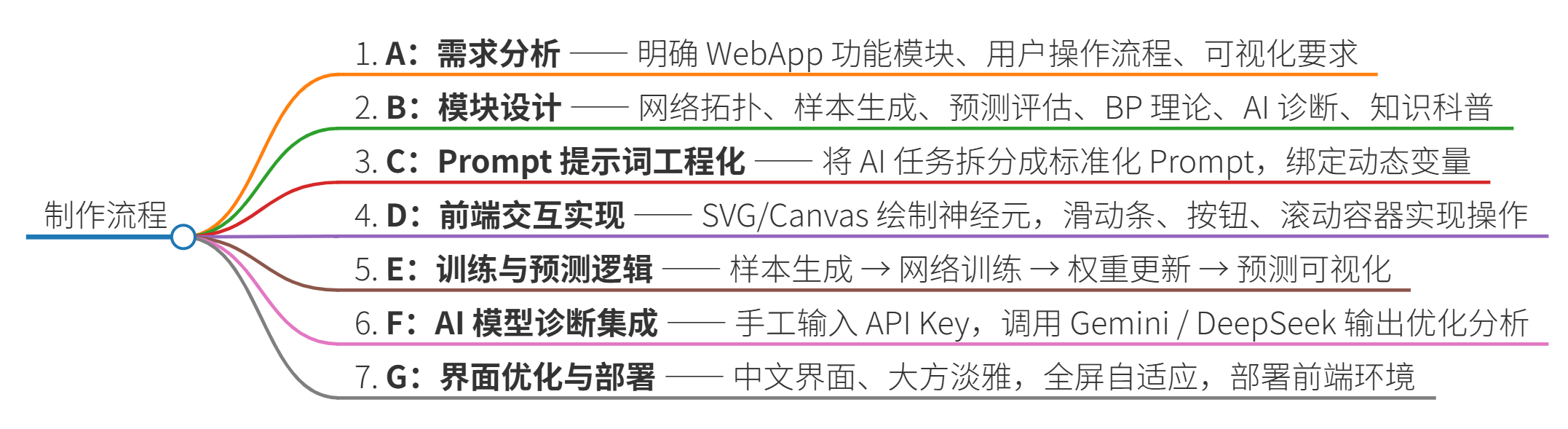

四、制作流程梳理
在开发一个交互式 BP 神经网络 WebApp 时，需要系统化、模块化思考整个流程。以下是七个核心步骤的详细说明：
1️⃣ 需求分析
在项目启动前，明确 WebApp 的功能模块和用户体验是首要任务。具体包括：
- 明确各个功能模块，例如：神经网络拓扑可视化、样本生成、预测评估、BP 理论公式展示、AI 模型诊断与知识科普。
- 梳理用户操作流程，确保每一步操作有清晰反馈。
- 设定可视化要求：包括图表风格、节点与连线动态展示、颜色编码、交互反馈等。
- 分析性能和兼容性要求，确保 WebApp 在不同设备和浏览器中表现一致。
2️⃣ 模块设计
模块设计遵循模块化与功能清晰原则，每个功能模块独立且可复用，包括：
- 网络拓扑：动态显示神经元层次结构、加权求和、激活函数。
- 样本生成：支持随机或指定分布的训练集与预测集生成。
- 预测评估：展示预测结果与真实值对比，支持单输出和双输出可视化。
- BP 理论：公式可视化，迭代收敛逻辑可交互演示。
- AI 诊断：通过外部 API 对训练过程进行诊断分析。
- 知识科普：解释核心概念，辅助用户理解神经网络工作原理。
3️⃣ Prompt 提示词工程化
为了保证 AI 功能的可控性和动态响应，需要将 AI 任务拆分为标准化 Prompt 模块：
- 每个模块都有独立 Prompt，例如样本生成、预测散点图、BP 权重更新等。
- 动态绑定前端状态变量，使用户操作能即时影响 AI 输出。
- 提供模型选择和 API Key 输入界面，确保安全可控。
4️⃣ 前端交互实现
前端是用户体验的核心，需要实现高交互性和可视化效果：
- 使用 SVG 或 Canvas 绘制动态神经元和网络拓扑。
- 利用滑动条、按钮和滚动容器实现可控交互，例如调整样本比例、隐藏/显示隐藏层。
- 动态刷新预测图表和网络拓扑，实时显示权重变化和损失收敛。
5️⃣ 训练与预测逻辑
核心逻辑模块，将样本数据转化为模型预测：
- 流程为：样本生成 → 网络训练 → 权重更新 → 预测可视化。
- 支持用户设置迭代停止条件，实时显示损失收敛曲线。
- 提供预测与真实值对比，双输出网络可用线条或彩色点图展示差异。
6️⃣ AI 模型诊断集成
为了进一步提升教育与科研价值，集成外部 AI 模型诊断功能：
- 手动输入 API Key，保证安全性。
- 可选择不同模型（如 Gemini 2.5 / DeepSeek 基础版）。
- 点击“启动诊断”，生成训练优化分析报告，包括模型收敛趋势和参数建议。
- 输出可视化分析结果，使用户在操作中理解模型状态。
7️⃣ 界面优化与部署
最后阶段聚焦用户体验与系统稳定性：
- 界面使用 中文、大方淡雅风格，保持科研与教育氛围。
- 全屏自适应设计，滚动容器优化显示长表格与图表。
- 本地部署或 Vercel 部署可避免常见的 node-domexception 错误，提高稳定性。
- 提供简洁菜单与图标，确保操作流程流畅易懂。
通过以上七个步骤，你可以从零构建一个完整、可交互、教育性强的 BP 神经网络 WebApp，同时保证 AI 任务安全可控，训练与预测逻辑清晰可视化。
五、提示词设计示例
在构建交互式 BP 神经网络 WebApp 时，提示词（Prompt）设计至关重要。合理设计的提示词不仅能指导 AI 生成正确数据，还能让前端与模型交互可控、可视化效果清晰。以下示例展示了四类核心提示词及其应用场景：
5.1 样本生成
请生成 N 个训练样本和预测样本，训练比例 p_train，预测比例 p_test。 输出数据需可视化为散点图，支持动态调整样本数量。
说明：
- 适用于用户自定义训练集与预测集的生成。
- 可与前端滑动条或输入框绑定，实现动态生成与可视化。
- 支持随机分布或指定范围，便于教学或实验演示。
5.2 网络训练诊断
分析当前 BP 神经网络训练情况： 输入：网络参数，损失曲线 输出：收敛分析与优化建议 要求：可解释性强，提供操作建议。
说明：
- 用于辅助用户理解训练过程中网络的收敛状况。
- 可生成针对权重更新、学习率调整和迭代停止条件的优化建议。
- 强调可解释性，帮助教学场景下理解 BP 原理。
5.3 预测评估
绘制预测 vs 真实值散点图： 输入：预测值 Y_pred, 真实值 Y_true, 输出维度 输出：点图，可区分真实点和预测点，双输出时用红线连接。
说明：
- 对单输出和多输出神经网络均适用。
- 图表动态刷新，训练过程中实时观察预测精度变化。
- 直观展示误差大小，便于教学或模型调优。
5.4 AI 模型诊断
使用手工输入的 API Key 调用 Gemini 2.5 或 DeepSeek 模型： 输入：训练网络参数，损失曲线 输出：模型优化报告与可视化分析。
说明：
- 提供专业 AI 模型辅助诊断，结合 BP 网络训练状态生成优化方案。
- 手动输入 Key 保证安全，避免泄露敏感信息。
- 输出可视化报告，帮助用户理解收敛趋势与优化策略，适合科研或教育场景。
💡 总结：提示词设计不仅影响 AI 输出结果的准确性，还决定了前端交互的可控性和可视化效果。每个模块应设计独立且可扩展的提示词，使 WebApp 在教学、实验和科研中都能高效运行。
六、交互与可视化设计思想
在 BP 神经网络 WebApp 中，交互与可视化设计是用户理解模型原理、观察训练过程和调试网络的重要环节。我们的设计遵循直观、动态、模块化原则，使每一层、每个神经元和每条权重都能被用户理解和操作。
- 动态权重可视化：神经元之间的连接线颜色与粗细对应权重大小。训练过程中权重变化会实时刷新，同时支持鼠标悬停显示具体数值，帮助用户直观理解梯度变化和网络收敛过程。
- 神经元模型简化：每个神经元被划分为左右两区，左半球显示加权求和公式 \(\sum_{i} w_{i} x_{i}\)∑iwixi，右半球显示激活函数 \(f \left(\right. \cdot \left.\right)\)f(⋅)，同时通过动画展示输入信号如何影响输出结果。这样的设计既便于科研演示，也利于教育场景下的概念讲解。
- 预测 vs 真实值图表：根据输出维度动态调整绘图策略，单输出显示散点图与 45° 参考线，双输出使用红色连线连接预测点与真实值点，实时更新训练结果，可帮助用户评估模型精度和误差分布。
- 模块化布局：界面采用多栏切片布局，支持全屏和自适应缩放，保持各模块可伸缩、可折叠。滑动条、滚动容器和按钮控件增强交互性，使用户能够在不同分辨率、不同屏幕设备下流畅操作。
💡 总结：通过动态权重、左右分区神经元、预测图表和模块化布局的设计，用户不仅能看到训练和预测结果，还能理解 BP 网络的内部运算逻辑，实现从理论到可视化的无缝衔接，为教学、科研和实验操作提供全面支持。
七、总结与展望
以 Gemini AI Studio 与 BP 神经网络实验室为案例，系统展示了从 Prompt 提示词设计到 WebApp 交互与可视化实现的完整开发流程。通过模块化设计，用户可以清晰地操作网络拓扑、生成训练样本、观察预测结果，并通过动态权重展示实时理解训练过程。AI 模型诊断中心则提供可操作的优化分析，使模型调试更高效；核心知识模块结合公式与图示，为教育和科研提供直观支持。在交互和可视化层面，界面布局支持全屏自适应，滑动条、按钮与滚动容器增强操作体验，同时预测 vs 真实值图表和神经元左右分区设计，使用户能够直观理解 BP 网络内部运算逻辑。
未来，该平台可进一步扩展深层网络、多输出层可视化，以及 Prompt 动态优化与自适应训练，实现更智能化的训练控制。同时，可探索将 AI 洞察报告导出为图表或 PDF，使教学演示、科研分析和项目汇报更高效完整，从而打造一个集实验、教学与分析于一体的 BP 神经网络交互式实验平台。
参考文献
- Rumelhart, D. E., Hinton, G. E., & Williams, R. J. (1986). Learning representations by back-propagating errors. Nature, 323(6088), 533–536.
- Goodfellow, I., Bengio, Y., & Courville, A. (2016). Deep Learning. MIT Press.
- Chollet, F. (2017). Deep Learning with Python. Manning Publications.
- Google AI. (2025). Gemini AI Studio Documentation. Retrieved from https://ai.google.com/studio/gemini
这些文献涵盖了 BP 神经网络理论基础、深度学习概念、实践案例，以及 Gemini AI Studio 的官方资料，为本文开发与设计提供理论与技术支持。
