在Unity URP Shader Graph中，Slider节点是一个功能强大且常用的工具节点，它为着色器开发提供了直观的参数控制方式。通过Slider节点，开发者可以创建可调节的浮点数值，这些数值在材质检视器中以滑动条的形式呈现，极大地方便了材质的参数调整和实时预览。

Slider节点的基本概念

Slider节点在Shader Graph中属于常量值节点的一种特殊形式。与普通的Float节点不同，Slider节点不仅提供了数值输出功能，更重要的是它能够在材质检视器中生成一个可视化的滑动条控件。这种可视化控制方式让非技术背景的艺术家和设计师也能够轻松调整着色器参数，无需直接修改代码或节点连接。

Slider节点的核心价值在于其能够将技术性的数值参数转化为直观的交互控件。在游戏开发流程中，这种转化具有重要意义。美术人员可以通过拖动滑动条实时观察材质效果的变化，快速迭代和优化视觉效果，而不必依赖程序员进行每次的参数调整。

从技术实现角度来看，Slider节点在Shader Graph内部被处理为一个浮点数常量，但其特殊的属性标记使得Unity编辑器能够识别并在UI层面提供滑动条控件。这种设计分离了数据表示和用户界面，既保证了着色器计算的高效性，又提供了友好的用户体验。

节点创建与基本配置

在Shader Graph中创建Slider节点有多种方式。最直接的方法是在Shader Graph窗口的空白区域右键点击，从上下文菜单中选择"Create Node"，然后在搜索框中输入"Slider"即可找到该节点。另一种便捷的方式是通过黑场区域的右键菜单，选择"Create Node"后导航至"Input/Basic/Slider"路径。

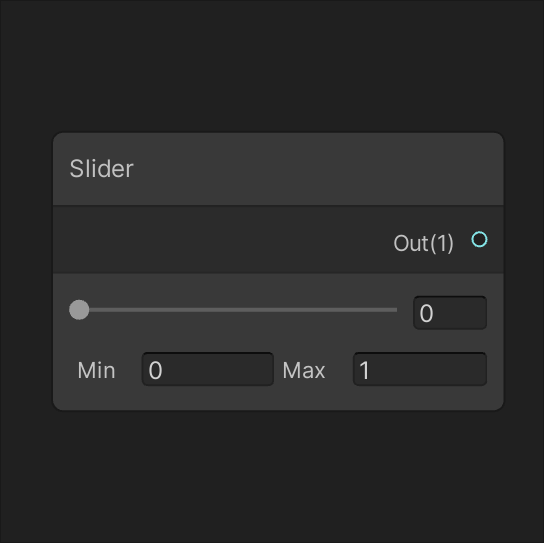

创建Slider节点后，可以看到其简洁的节点结构：一个输出端口和三个可配置参数。输出端口标记为"Out"，类型为Float，用于将滑动条的当前值传递给图中的其他节点。三个配置参数包括滑动条本身的值，以及最小值和最大值范围。

配置Slider节点时，首先需要设置合理的数值范围。Min和Max参数定义了滑动条的理论边界，这些值应该根据实际应用场景来设定。例如，控制透明度的滑动条通常设置在0到1之间，而控制纹理重复次数的滑动条可能需要更大的范围。

端口详解与数据流

Slider节点的端口配置相对简单但功能明确。输出端口"Out"是节点的唯一数据出口，负责将滑动条的当前数值传递给连接的下游节点。这个输出值的类型始终为Float，符合大多数着色器计算对数值精度的要求。

数据流通过Slider节点时，节点本身不执行任何计算或变换，它仅仅作为一个数值源存在。当材质检视器中的滑动条被拖动时，Slider节点的输出值会实时更新，进而触发整个着色器的重新计算和渲染更新。

输出端口的绑定特性为"无"，这意味着Slider节点的输出不依赖于任何外部输入或纹理采样。这种独立性使得Slider节点非常适合用作着色器的参数控制点，因为它不会引入额外的依赖关系或计算复杂度。

在实际使用中，Slider节点的输出可以直接连接到各种接受Float输入的节点，如数学运算节点、纹理坐标节点、颜色混合节点等。这种灵活性让Slider节点成为控制着色器各种特性的通用工具。

控件参数深度解析

Slider节点的控件参数虽然数量不多，但每个参数都有其特定的用途和配置考量。

滑动条值控件

这是Slider节点的核心参数，决定了当前输出的数值。在Shader Graph编辑器中，这个值可以通过数字输入框精确设置，也可以通过点击并拖动滑动条来直观调整。这个值的设置应当考虑实际应用需求，比如如果用于控制高光强度，初始值可能需要设置为一个较小的正数。

最小值参数

Min参数定义了滑动条的理论下限。这个值可以是任意浮点数，包括负数。在设置最小值时，需要考虑物理合理性，比如透明度不应小于0，但颜色偏移量可能允许负值。最小值还影响着滑动条的灵敏度，范围越大，单位移动对应的数值变化就越大。

最大值参数

Max参数与Min参数协同工作，定义了滑动条的数值上限。最大值的选择同样需要基于实际应用场景，过大的最大值可能导致滑动条控制不够精细，过小的最大值则可能限制效果的表达。

范围设置的策略

合理的范围设置是Slider节点使用的关键。以下是一些常见的使用场景和推荐范围：

• 透明度控制：0.0 - 1.0
• 高光强度：0.0 - 5.0
• 纹理缩放：0.1 - 10.0
• 颜色通道偏移：-1.0 - 1.0
• 时间系数：0.0 - 10.0

属性转换与材质实例化

Slider节点的一个强大特性是能够转换为着色器属性。通过节点的上下文菜单，选择"Convert To Property"选项，可以将Slider节点转换为一个正式的着色器属性。这一转换带来了几个重要优势：

材质实例化支持

转换为属性后，每个使用该着色器的材质实例都可以拥有自己独立的Slider值。这意味着可以在不同材质中设置不同的参数，而无需创建多个着色器变体。

运行时修改能力

作为属性的Slider值可以在游戏运行时通过脚本动态修改，这为创建交互式视觉效果提供了可能。比如，可以根据游戏事件调整材质的发光强度或透明度。

属性配置选项

转换为属性后，可以配置更多属性相关设置，如属性名称、默认值、以及是否在材质检视器中隐藏该属性。这些选项提供了更精细的属性管理能力。

属性名称的命名应当具有描述性且符合项目命名规范。好的属性名称能够让其他团队成员更容易理解该参数的作用，如"_SpecularIntensity"比"_Float1"更能清晰表达参数用途。

生成的代码分析

理解Slider节点在背后生成的代码有助于更深入地掌握其工作原理。当Slider节点被转换为属性后，在生成的着色器代码中会产生相应的数据结构和处理逻辑。

基础声明

在着色器的Properties块中，会生成类似以下的属性声明：

_SliderProperty("Slider Display Name", Range(0.0, 1.0)) = 0.5

这里的"Slider Display Name"是在材质检视器中显示的名称，Range(0.0, 1.0)定义了滑动条的范围，0.5是默认值。

变量定义

在CGPROGRAM部分，会生成对应的变量声明：

float _SliderProperty;

这个变量可以在片段着色器或其他计算部分直接使用。

默认值处理

如示例代码所示，Slider节点生成的默认值表达式简单直接：

float _Slider_Out = 1.0;

这行代码创建了一个浮点变量并将其初始化为1.0。在实际生成的着色器中，这个值会被替换为属性系统中存储的实际数值。

材质序列化

转换为属性后，Slider的值会与材质资源一起被序列化，这意味着设置的值会在编辑器会话之间保持持久化。

实际应用案例

Slider节点在URP着色器开发中有着广泛的应用场景，以下通过几个具体案例展示其实际用法。

基础透明度控制

创建一个简单的透明度控制着色器：

• 在Shader Graph中添加Slider节点，设置范围为0.0到1.0
• 将Slider输出连接到PBR主节点的Alpha输入
• 将材质表面类型设置为Transparent
• 这样就可以通过滑动条实时调整材质透明度

动态高光调节

实现可调节的高光效果：

• 使用Slider节点控制高光强度
• 将Slider输出连接到高光计算节点的强度参数
• 设置合适的范围，如0.0到3.0
• 结合其他节点创建复杂的高光响应

纹理变换动画

创建基于时间的纹理变换：

• 使用Slider节点控制动画速度
• 将Slider输出与Time节点相乘
• 结果用于驱动纹理偏移或旋转
• 通过调整Slider值控制动画快慢

多重Slider协同工作

复杂效果通常需要多个Slider配合：

• 使用多个Slider节点控制不同方面的参数
• 例如，一个控制颜色饱和度，一个控制对比度，一个控制亮度
• 通过合理的节点连接实现复杂的颜色调整效果

高级技巧与最佳实践

掌握Slider节点的高级用法可以显著提升着色器开发效率和质量。

范围优化策略

根据使用场景优化Slider范围：

• 对于感知线性的参数（如透明度），使用0-1范围
• 对于指数性感知的参数（如光照强度），考虑使用0-10范围
• 使用适当的默认值，减少每次材质创建的调整需求

分组与组织

当使用多个Slider时，合理的组织很重要：

• 在Shader Graph中使用注释框对相关Slider进行分组
• 为Slider属性使用一致的命名前缀
• 在材质检视器中利用属性抽屉进行逻辑分组

性能考量

虽然Slider节点本身对性能影响很小，但使用时仍需注意：

• 避免创建过多不必要的Slider属性
• 对于不需要在运行时修改的参数，考虑使用常量而非属性
• 合理使用属性变体，避免不必要的着色器变体生成

调试技巧

Slider节点可以用于着色器调试：

• 临时连接Slider到不同节点以隔离问题
• 使用Slider控制调试信息的显示阈值
• 通过动画Slider值观察效果变化，识别异常行为

常见问题与解决方案

在使用Slider节点过程中可能会遇到一些典型问题，以下是常见问题及其解决方法。

滑动条响应不灵敏

当滑动条范围设置过大时，可能会出现控制不够精细的问题：

• 解决方案：调整Min和Max值到更合理的范围
• 替代方案：使用两个Slider，一个用于粗调，一个用于微调

属性不显示在材质检视器

有时转换为属性后，在材质中看不到对应的滑动条：

• 检查属性是否被意外标记为隐藏
• 确认着色器编译没有错误
• 检查属性名称是否包含特殊字符或空格

运行时修改不生效

通过脚本修改Slider属性值但没有效果：

• 确认使用的是材质属性名称而非节点名称
• 检查材质实例是否正确引用
• 确认在修改属性后调用了material.SetFloat方法

数值跳跃或不平滑

滑动条移动时数值变化不连续：

• 这通常是范围设置过大导致
• 可以尝试减小范围或使用对数尺度处理

与其他节点的配合使用

Slider节点很少单独使用，更多的是与其他节点配合创建复杂效果。

与数学节点配合

Slider节点与数学节点的组合是最常见的用法：

• 使用Multiply节点缩放Slider输出
• 使用Add节点偏移Slider基准值
• 使用Power节点创建非线性响应
• 使用Clamp节点限制最终输出范围

与纹理节点结合

通过Slider控制纹理参数：

• 控制纹理平铺次数
• 调整纹理混合权重
• 控制法线强度
• 调节视差遮挡映射强度

与时间节点协同

创建动态效果：

• 控制动画速度
• 调节脉冲频率
• 管理过渡持续时间
• 控制效果触发时机

---
