第五篇：给地球加点“魔法”——帧率、截图、底图控制，统统安排！

View Post

第五篇：给地球加点“魔法”——帧率、截图、底图控制，统统安排！

📘 专栏说明

本专栏旨在手把手带你从零开始，基于开源三维地球引擎 Cesium 封装一套功能完善、可复用的 WebGIS 增强型 SDK。内容涵盖核心封装思路、关键代码实现、常用 GIS 功能抽象，以及基于该 SDK 构建的 UI 组件库开发。如果你更关注结果而非实现过程，也可直接使用已发布的成果：

🌟 GitHub仓库 📦 NPM 包 ✨ 公众号：经纬码客（欢迎关注）

💡 建议：即便你打算直接使用 SDK，也推荐订阅本专栏 -- 理解设计思路，才能更灵活地扩展属于你自己的专属 GIS 能力！

由于作者需兼顾全职工作，更新主要安排在晚间或节假日，无法保证高频发布，但会持续迭代，直至 SDK 达到实际项目落地标准。届时将完整开源所有源码，供学习与商用（遵循许可证协议）。

大家好，我是 Cesium 酱（也可以叫我“本猿”），一名在 WebGIS 领域摸爬滚打多年的前端开发者。上一篇，我们一起封装了 Arc3DLab.Viewer，实现了“一行代码创建三维地球”。

但一个真正好用的 SDK，不能只停留在“能跑”，还要让开发者用得爽。

这一期，我们就来给 Viewer 类加几个超实用的小功能：

✅ 动态开关帧率显示（FPS）
✅ 一键开启/关闭地球光照与阴影
✅ 获取当前地图尺寸（width / height）
✅ 导出当前地图场景为 Base64 图片
✅ 灵活替换底图（ImageryLayer）

这些功能看似简单，但原生 Cesium 要么藏得深，要么写法啰嗦。

我们造轮子的目标：把复杂留给自己，把简洁留给用户。

准备好了吗？打开你的 Viewer.ts，我们继续敲代码！

🔧 第一步：添加帧率控制 —— `fps` 属性

很多Cesium开发者调试时需要看帧率，肯定每次都要写：

viewer.scene.debugShowFramesPerSecond = true

太麻烦！

我们在 Viewer 类中添加 getter/setter：

// src/core/Viewer.ts
/*** 控制帧率显示* @type {Boolean}*/
get fps() {return this.scene.debugShowFramesPerSecond
}
set fps(show: boolean) {this.scene.debugShowFramesPerSecond = show
}

✅ 使用方式：

viewer.fps = true   // 开启帧率
console.log(viewer.fps) // 读取当前状态

是不是清爽多了？

💡 第二步：一键控制地球光影 —— `lightShadow` 属性

想让地球有明暗变化？需要同时开启两个设置：

globe.enableLighting
shadows

我们把它合并成一个开关：

/*** 地球光源阴影* @type {Boolean}*/
set lightShadow(bool: boolean) {this.scene.globe.enableLighting = boolthis.shadows = bool
}

✅ 使用方式：

viewer.lightShadow = true  // 开启真实光照 + 阴影
viewer.lightShadow = false // 关闭，性能更优

🌍 小知识：开启光照后，地形起伏会更真实，但对 GPU 要求更高。本猿一般是关闭的...没办法，小破本...

📏 第三步：获取地图尺寸 —— `size` 只读属性

有时候我们需要知道当前画布大小（比如做截图适配），原生要写：

const { width, height } = viewer.canvas

我们封装成一个只读属性，并提取为独立函数（便于复用）：

先创建工具函数 src/utils/Scene.ts（后续场景相关的方法都将在此文件扩充）：

// src/utils/Scene.ts
import { Viewer } from "../core/Viewer"
/*** 获取地图尺寸*/
export function mapSize(viewer: Viewer) {const { width, height } = viewer.canvasreturn { width, height }
}

然后在 Viewer.ts 中引用：

import { mapSize } from "../utils/Scene"
/*** 地图画布大小，例如：{width:1920,height:1080}* @type {Object}* @readonly*/
get size() {return mapSize(this)
}

✅ 使用方式：

console.log(viewer.size) // { width: 1920, height: 1080 }

📸 第四步：一键导出场景图片 —— `image` 只读属性

想把当前地球画面保存为图片？原生 toDataURL() 有时会导出黑屏（因为未渲染完成）。

我们加个保险，同样是在 src/utils/Scene.ts：

// src/utils/Scene.ts
import { Viewer } from "../core/Viewer"
/*** 获取地图图片（Base64）*/
export function mapImg(viewer: Viewer) {viewer.render() // 强制渲染一帧，避免黑屏return viewer.scene.canvas.toDataURL("image/png")
}

在 Viewer.ts 中添加：

import { mapImg } from "../utils/mapImg"
/*** 当前地图场景图片，base64格式* @type {String}* @readonly*/
get image() {return mapImg(this)
}

✅ 使用方式：

const base64 = viewer.image
const img = document.createElement('img')
img.src = base64
document.body.appendChild(img)

💡 提示：功能不大，但常用，用于生成报告、分享截图、自动化测试等场景。

🌐 第五步：灵活控制底图 —— `baseImagery` 属性

Cesium 的底图机制有点“隐晦”，没有明确的定义：

最底层的图层会被标记为 _isBaseLayer
替换它需要先移除旧图层，再用 lowerToBottom() 放到底部，反正挺烦人的设置

我们把它封装成一个属性：

/*** 场景底图* Cesium机制是最底层的图层为_isBaseLayer，通过lowerToBottom来控制* @type {Cesium.ImageryLayer}*/
get baseImagery() {//@ts-ignoreconst layers = this.imageryLayers._layersconst baseLayer = layers.find((layer: any) => layer._isBaseLayer)return baseLayer
}
set baseImagery(imagery: Cesium.ImageryLayer) {//@ts-ignoreconst baseLayer = this.imageryLayers._layers.find((layer: any) => layer._isBaseLayer)if (baseLayer) {this.imageryLayers.remove(baseLayer)}this.imageryLayers.lowerToBottom(imagery)
}

✅ 使用方式：

// 创建一个天地图影像图层
const tianditu = new Cesium.WebMapTileServiceImageryProvider({url: "http://t0.tianditu.gov.cn/img_w/wmts?tk=你的密钥",layer: "img",style: "default",format: "tiles",tileMatrixSetID: "w",maximumLevel: 18,
})
const imageryLayer = new Cesium.ImageryLayer(tianditu)
// 一键替换底图！
viewer.baseImagery = imageryLayer

⚠️ 注意：使用第三方地图服务请遵守其许可协议。

🧪 本地测试：试试这些新能力！

<!DOCTYPE html>
<html lang="en"><head><meta charset="UTF-8" /><meta name="viewport" content="width=device-width, initial-scale=1.0" /><title>004-场景设置</title><script src="./Cesium/Cesium.js"></script><link rel="stylesheet" href="./Cesium/Widgets/widgets.css" /><script src="./lib/arc3dlab.umd.js"></script><script src="./assests/dat.gui.min.js"></script><style>html,body {margin: 0;padding: 0;width: 100%;height: 100%;}#cesiumContainer {width: 100%;height: 100%;position: relative;}#gui-box {position: absolute;left: 5px;top: 5px;z-index: 99;display: flex;}</style></head><body><div id="cesiumContainer"><div id="gui-box"></div></div><script>const viewer = new Arc3DLab.Viewer("cesiumContainer")initGui()function initGui() {const params = {message: "GUI面板-场景设置",fps: false,mapSize: "width:--,height:--",获取尺寸: function () {const { width, height } = viewer.sizeparams.mapSize = `width:${width},height:${height}`mapSizeController.updateDisplay()},场景截图: function () {const guiBox = document.getElementById("gui-box")const existingScreenshots = guiBox.querySelector("#screenshot")if (existingScreenshots) existingScreenshots.remove()const base64 = viewer.imageconst img = document.createElement("img")img.id = "screenshot"img.src = base64img.style.width = "300px"img.style.border = "1px solid #ccc"guiBox.appendChild(img)},}const gui = new dat.GUI({ autoPlace: false })const customContainer = document.getElementById("gui-box")customContainer.appendChild(gui.domElement)gui.add(params, "message")const boolFps = gui.add(params, "fps")boolFps.onFinishChange((val) => {viewer.fps = val})const mapSizeController = gui.add(params, "mapSize")gui.add(params, "获取尺寸")gui.add(params, "场景截图")}</script></body>
</html>

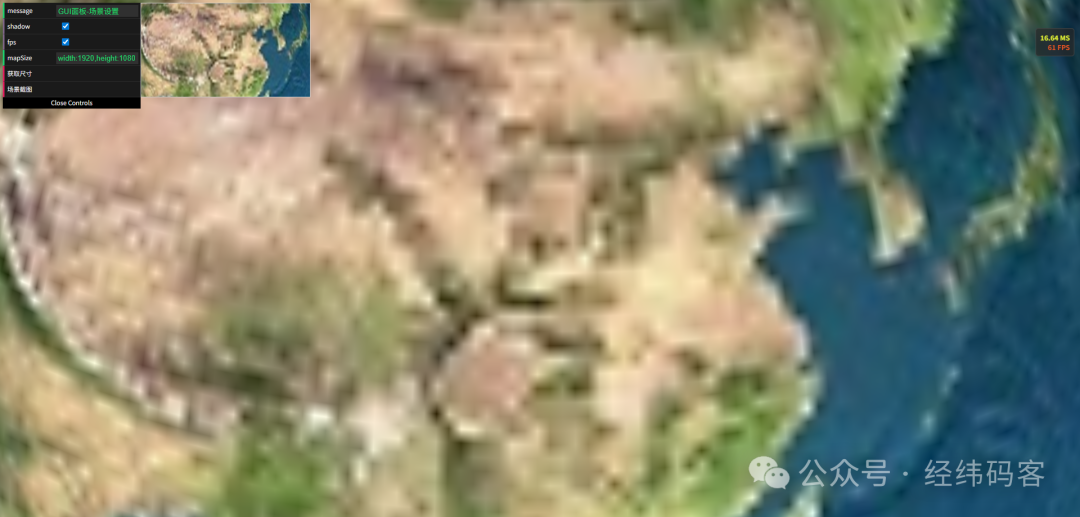

刷新页面，你会看到：
