21.EC实战 嵌入式控制器EC如何进入休眠模式实现低功耗

文章目录

  • 一、概述
    • 1. WUI0中断向量表配置
    • 2. 中断服务函数内容
    • 3. 深度睡眠检测
    • 4. 深度睡眠功能函数
      • 4.1 关闭所有中断
      • 4.2 外部中断对应引脚功能配置
      • 4.3 设置唤醒功能和唤醒中断
      • 4.4 进入深度睡眠状态

一、概述

EC作为笔记本电脑的嵌入式控制器，在笔记本电脑使用电池单独工作时，关机或休眠时需要进入低功耗模式，以达到电池耗电功耗小，待机时间长的目的。

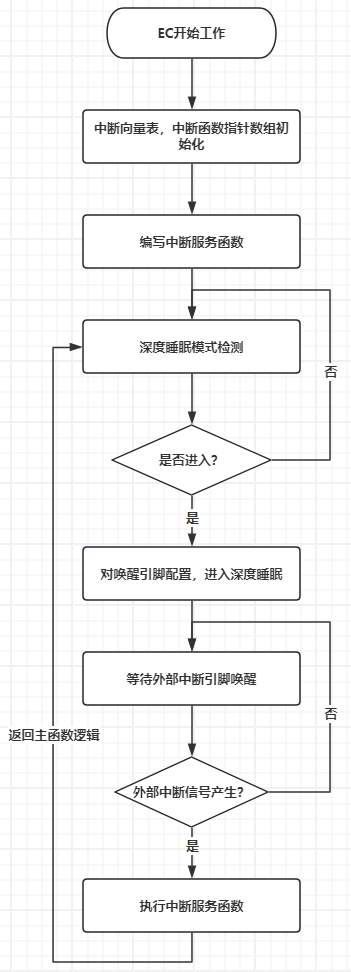

EC的单片机内核支持空闲模式和深度睡眠工作模式。在空闲模式下，内核停止运行而外设继续工作。在深度睡眠模式下，所有时钟均停止运行。该模式可通过INT0#或INT1#等外部电平触发中断唤醒。本文介绍深度睡眠工作模式的配置过程，包括进入向量表设置、中断函数编写、深度睡眠的检测，唤醒引脚工作模式配置，外部唤醒如何设置。其工作流程如下图1所示：


EC深度睡眠配置及工作过程
外部中断引脚的一般设置为开机按键。 # 二、使用步骤

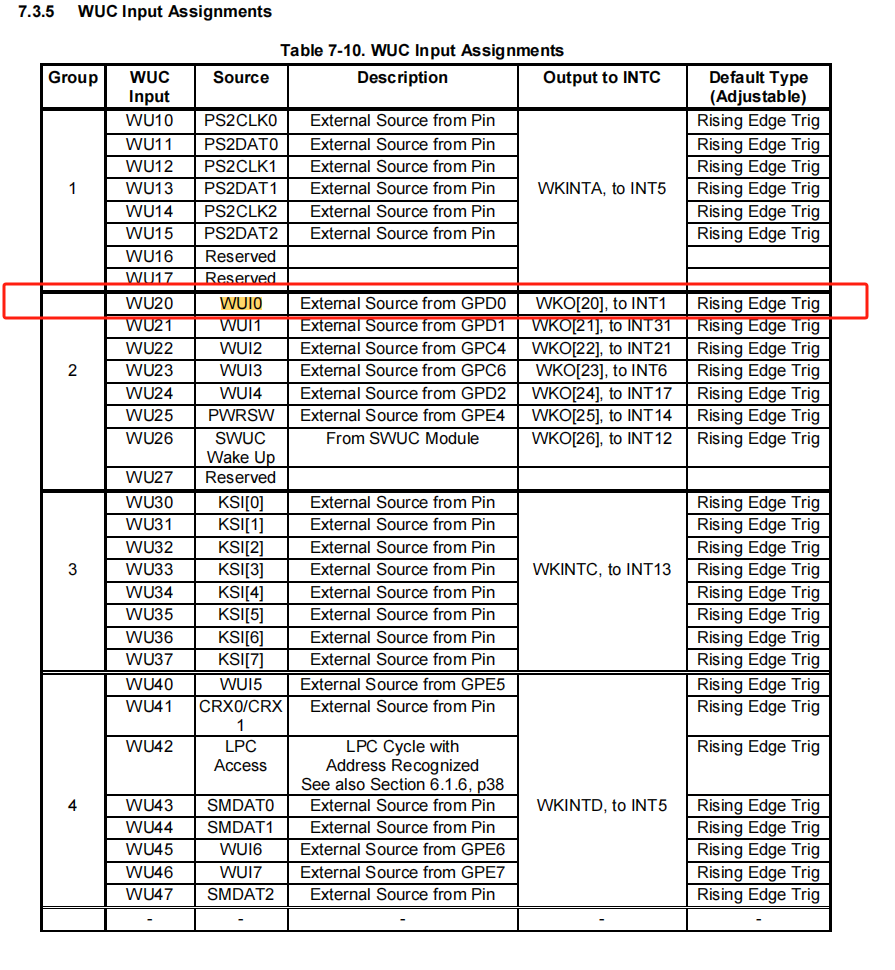

以WUI0举例说明，对应GPIO引脚为GPD0。

1. WUI0中断向量表配置

CORE_IRQ.C文件
