最近在研究，装配体下自动导出BOM表格中需要用到BlockUI 弹出另一个BlockUI对话框。通过对网上资料进行整理总结，具体如下：
1、明确主对话框、子对话框1和子对话框2
使用BlockUI创建.cpp和.hpp文件，dlx文件内容如下所示

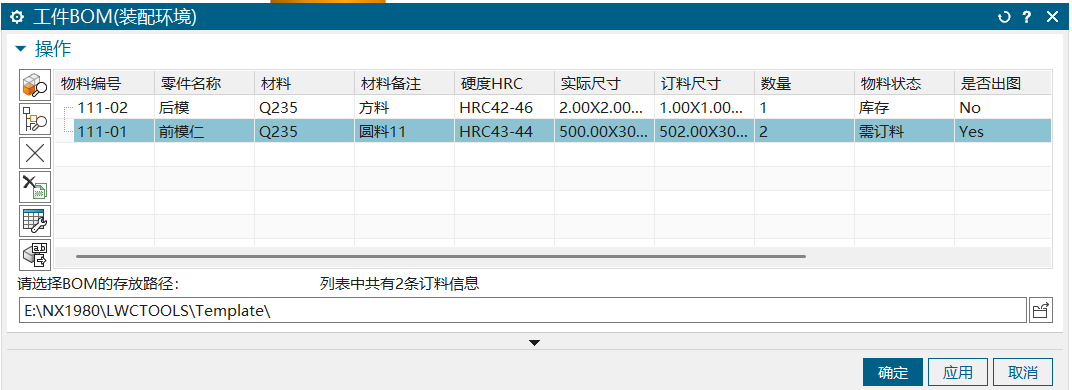

主对话框（NXopen_OutputBom）

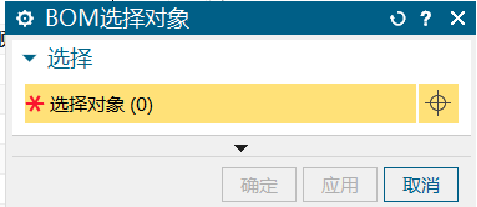

子对话框1（NXOpen_BOMSetObj）

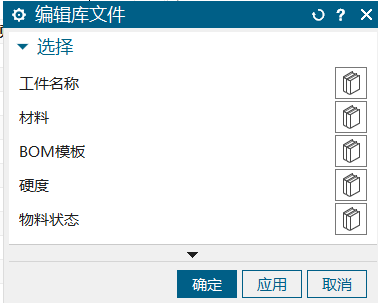

子对话框2（NXOpen_EditLibraryFile）

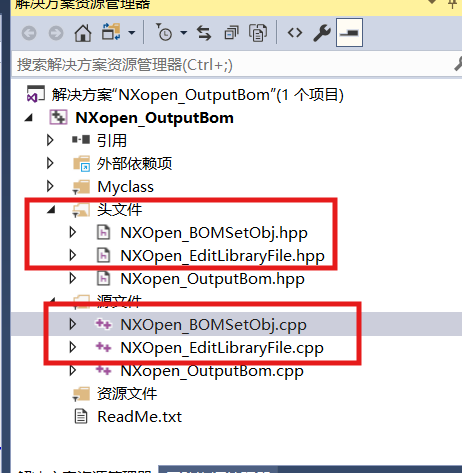

2、将两个子对话框中的.cpp和.hpp加载到主界面的文件中

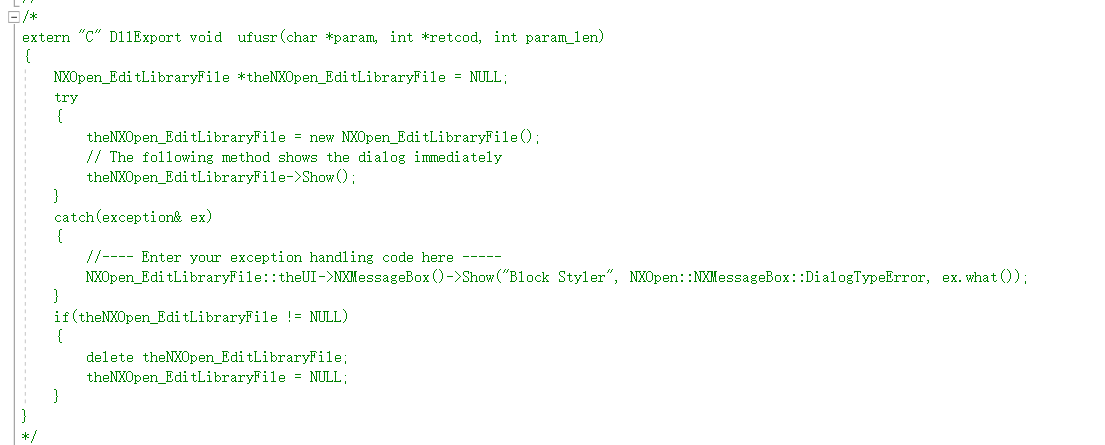

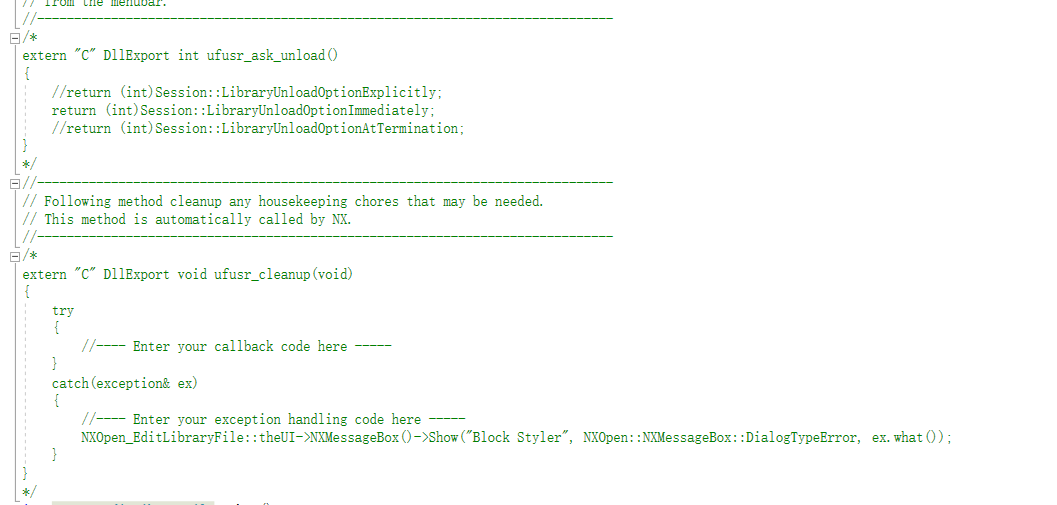

3、将两个子对话框的.cpp中以下内容进行注释

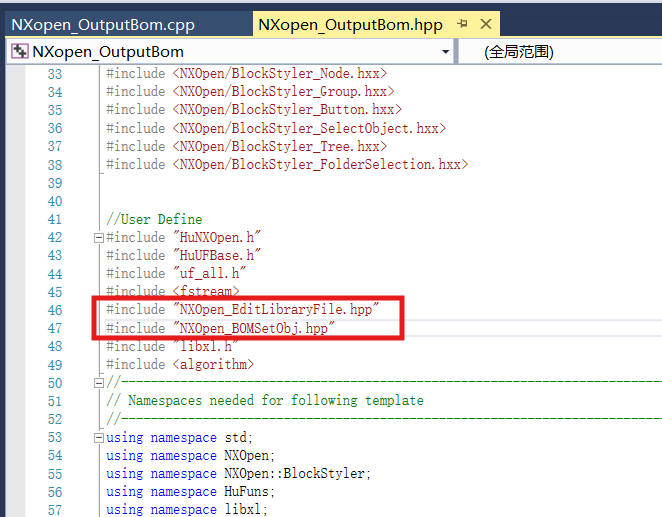

4、在主界面的.hpp中加入子对话框的头文件
5、在主界面的update_cb函数中调用以下代码，button01对应弹出子对话框1，button04弹出子对话框2。
int NXopen_OutputBom::update_cb(NXOpen::BlockStyler::UIBlock* block)
{try{if(block == button0){//---------Enter your code here-----------}else if(block == button01){//---------Enter your code here-----------//用户代码NXOpen_BOMSetObj *dialogintNXOpen_BOMSetObj = new NXOpen_BOMSetObj();//初始化dialogintNXOpen_BOMSetObj->Show();//第二个对话框显示 }else if(block == button02){//---------Enter your code here-----------}else if(block == button03){//---------Enter your code here-----------}else if(block == button04){//---------Enter your code here-----------//用户代码//初始化对话框NXOpen_EditLibraryFile *dialogintNXOpen_EditLibraryFile = new NXOpen_EditLibraryFile();dialogintNXOpen_EditLibraryFile->Show();//第二个对话框显示}else if(block == button05){//---------Enter your code here-----------}else if(block == nativeFolderBrowser0){//---------Enter your code here--------}}catch(exception& ex){//---- Enter your exception handling code here -----NXopen_OutputBom::theUI->NXMessageBox()->Show("Block Styler", NXOpen::NXMessageBox::DialogTypeError, ex.what());}return 0;
}6、对话框1的.hpp和.cpp添加代码
.hpp中添加一个全局变量
std::vector<NXOpen::TaggedObject *>selCompTags;.cpp中添加如下代码，initialize_cb()中添加的为选择对象过滤器，只能选择组件，apply_cb()中添加代码主要是收集选择的对象
void NXOpen_BOMSetObj::initialize_cb()
{try{group0 = dynamic_cast<NXOpen::BlockStyler::Group*>(theDialog->TopBlock()->FindBlock("group0"));selection0 = dynamic_cast<NXOpen::BlockStyler::SelectObject*>(theDialog->TopBlock()->FindBlock("selection0"));//选择对象过滤器Selection::SelectionAction action = Selection::SelectionActionClearAndEnableSpecific;vector<Selection::MaskTriple> maskArray(1);maskArray[0] = Selection::MaskTriple(UF_component_type, 0, 0);//组件//maskArray[1] = Selection::MaskTriple(UF_solid_type, 0, 0);//实体selection0->GetProperties()->SetSelectionFilter("SelectionFilter", action, maskArray);}catch(exception& ex){//---- Enter your exception handling code here -----NXOpen_BOMSetObj::theUI->NXMessageBox()->Show("Block Styler", NXOpen::NXMessageBox::DialogTypeError, ex.what());}
}int NXOpen_BOMSetObj::apply_cb()
{int errorCode = 0;try{//---- Enter your callback code here -----//定义选择控件的容器selCompTags = selection0->GetProperties()->GetTaggedObjectVector("SelectedObjects");}catch(exception& ex){//---- Enter your exception handling code here -----errorCode = 1;NXOpen_BOMSetObj::theUI->NXMessageBox()->Show("Block Styler", NXOpen::NXMessageBox::DialogTypeError, ex.what());}return errorCode;
}7、对话框2的.hpp和.cpp添加代码
.hpp中添加一个自己封装的函数
void OpenTxt(LPCSTR filePath, int type);.cpp中添加如下代码，update_cb()中添加的代码主要是进行TXT或者EXCEL打开文件
int NXOpen_EditLibraryFile::update_cb(NXOpen::BlockStyler::UIBlock* block)
{try{if(block == button0){//---------Enter your code here-----------LPCSTR filePath = "E:\\NX1980\\LWCTOOLS\\TXT\\bom_PartName.txt"; // 工件名称OpenTxt(filePath,0);}else if(block == button01){//---------Enter your code here-----------LPCSTR filePath = "E:\\NX1980\\LWCTOOLS\\TXT\\bom_Material.txt"; // 材料OpenTxt(filePath,0);}else if(block == button02){//---------Enter your code here-----------LPCSTR filePath = "E:\\\\NX1980\\\\LWCTOOLS\\\\Template\\\\cnc1.xlsx"; // BOM模板OpenTxt(filePath,1);}else if(block == button03){//---------Enter your code here-----------LPCSTR filePath = "E:\\NX1980\\LWCTOOLS\\TXT\\bom_Hardness.txt"; // 硬度OpenTxt(filePath,0);}else if(block == button04){//---------Enter your code here-----------LPCSTR filePath = "E:\\NX1980\\LWCTOOLS\\TXT\\bom_MaterialStatus.txt"; // 物料状态OpenTxt(filePath,0);}}catch(exception& ex){//---- Enter your exception handling code here -----NXOpen_EditLibraryFile::theUI->NXMessageBox()->Show("Block Styler", NXOpen::NXMessageBox::DialogTypeError, ex.what());}return 0;
}8、在主界面的.cpp中的update_cb调用按钮button01处加入以下代码
添加vector<NXOpen::TaggedObject *> selectionAssembliesobj = dialogintNXOpen_BOMSetObj->selCompTags;用于收集子对话框1选择对象控件返回的对象。子界面2不需要进行回调，因此不做修改。
int NXopen_OutputBom::update_cb(NXOpen::BlockStyler::UIBlock* block)
{try{if(block == button0){//---------Enter your code here-----------}else if(block == button01){//---------Enter your code here-----------//用户代码NXOpen_BOMSetObj *dialogintNXOpen_BOMSetObj = new NXOpen_BOMSetObj();//初始化dialogintNXOpen_BOMSetObj->Show();//第二个对话框显示 vector<NXOpen::TaggedObject *> selectionAssembliesobj = dialogintNXOpen_BOMSetObj->selCompTags; }else if(block == button02){//---------Enter your code here-----------}else if(block == button03){//---------Enter your code here-----------}else if(block == button04){//---------Enter your code here-----------//用户代码//初始化对话框NXOpen_EditLibraryFile *dialogintNXOpen_EditLibraryFile = new NXOpen_EditLibraryFile();dialogintNXOpen_EditLibraryFile->Show();//第二个对话框显示}else if(block == button05){//---------Enter your code here-----------}else if(block == nativeFolderBrowser0){//---------Enter your code here--------}}catch(exception& ex){//---- Enter your exception handling code here -----NXopen_OutputBom::theUI->NXMessageBox()->Show("Block Styler", NXOpen::NXMessageBox::DialogTypeError, ex.what());}return 0;
}
)
