【AI】DeepSeek 流程图 / 时序图制作,Word 排版错乱问题,文字转直观图形

一：动态流程图 / 时序图制作（DeepSeek + Draw.IO）

工具准备

DeepSeek（AI 生成代码）：官网（免费）
Draw.IO（可视化渲染）：官网（免费，支持网页版）

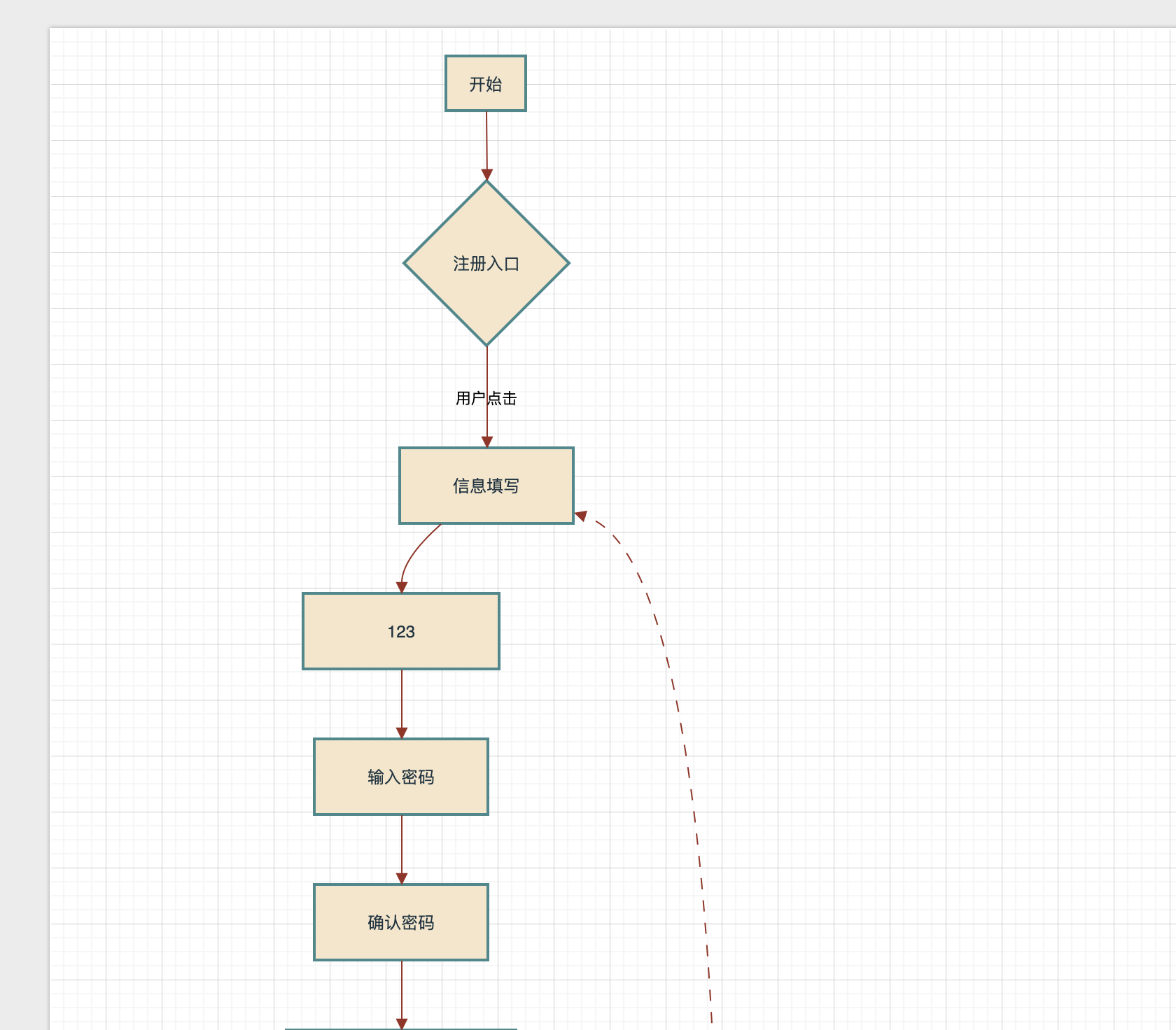

流程图案例（以「用户注册流程」为例）

在这里插入图片描述

让 DeepSeek 生成代码

提示词示例：

     请用 Mermaid 语法生成用户注册流程图，包含注册入口、信息填写、验证码验证、注册成功/失败分支，输出格式为 Mermaid

复制生成的代码（如包含 graph TD 开头的文本）。

在 Draw.IO 中渲染图表
- 新建绘图 → 选择保存位置（选「设备」即可）。
- 点击左侧「+」→「高级」→「Mermaid」，粘贴代码后点击「插入」，自动生成流程图。
添加动态效果（以连接线流动为例）
- 选中连接线 → 右侧「样式」面板 → 勾选「Flow Animation」，连接线会出现流动动画。
- 可调整线条粗细（如设为 3px）、修改图形颜色（右键图形 → 样式设置）。
导出图表
- HTML 格式：适合演示（可缩放、交互），文件 → 另存为 → HTML。
- SVG 格式：适合插入文档，文件 → 另存为 → SVG。

时序图案例（以「订单支付流程」为例）

在这里插入图片描述

提示词：

用 Mermaid 时序图语法描述用户下单-支付-库存更新流程，包含用户、支付系统、库存系统交互步骤。

生成代码后，在 Draw.IO 中重复上述步骤，勾选「Flow Animation」即可实现动态时序线。

二：数据图表一键生成（DeepSeek + Echarts）

工具准备

Echarts（数据可视化库）：官网（免费，提供丰富模板）

操作步骤（以「月度销售额柱状图」为例）

准备数据
- 示例数据（Excel 格式）：

  月份销售额（万元）
  1 月 50
  2 月 65
  3 月 70
让 DeepSeek 生成 Echarts 代码
- 提示词模板（需包含数据和图表类型）：

月份	销售额（万元）
1 月	50
2 月	65
3 月	70

 以下是月份对应的销售额数据：1月: 50, 2月: 65, 3月: 70
请生成 Echarts 柱状图代码，要求 X 轴为月份，Y 轴为销售额，图表标题为“月度销售额对比”，柱状图颜色为 #4A90E2。柱图示例代码：option = {xAxis: {type: 'category',data: ['Mon', 'Tue', 'Wed', 'Thu', 'Fri', 'Sat', 'Sun']},yAxis: {type: 'value'},series: [{data: [120, 200, 150, 80, 70, 110, 130],type: 'bar'}]
};

复制生成的 JavaScript 代码（包含 option 对象）。

在 Echarts 中渲染图表
- 进入 Echarts 官网「在线编辑器」→ 清空左侧代码区 → 粘贴 DeepSeek 生成的代码 → 点击「运行」，右侧实时显示图表（图 3）。
导出与应用
- 可截图保存，或通过 Echarts 提供的「导出图片」功能下载为 PNG/SVG。

三：Word 排版问题解决方案（指定 HTML 格式输出）

痛点场景

直接复制 AI 文本到 Word 时，常出现换行错乱、对齐失效等问题。

解决步骤

提问时添加格式要求

示例：

请以 HTML 格式输出一份会议纪要模板，包含会议主题、时间、参会人员、议程、结论部分，
段落使用 <p> 标签，标题使用 <h3> 标签。

粘贴到 Word 中
- 复制 AI 输出的 HTML 代码 → 打开 Word → 粘贴（需选择「保留源格式」或「匹配目标格式」），自动呈现整齐排版（图 5）。

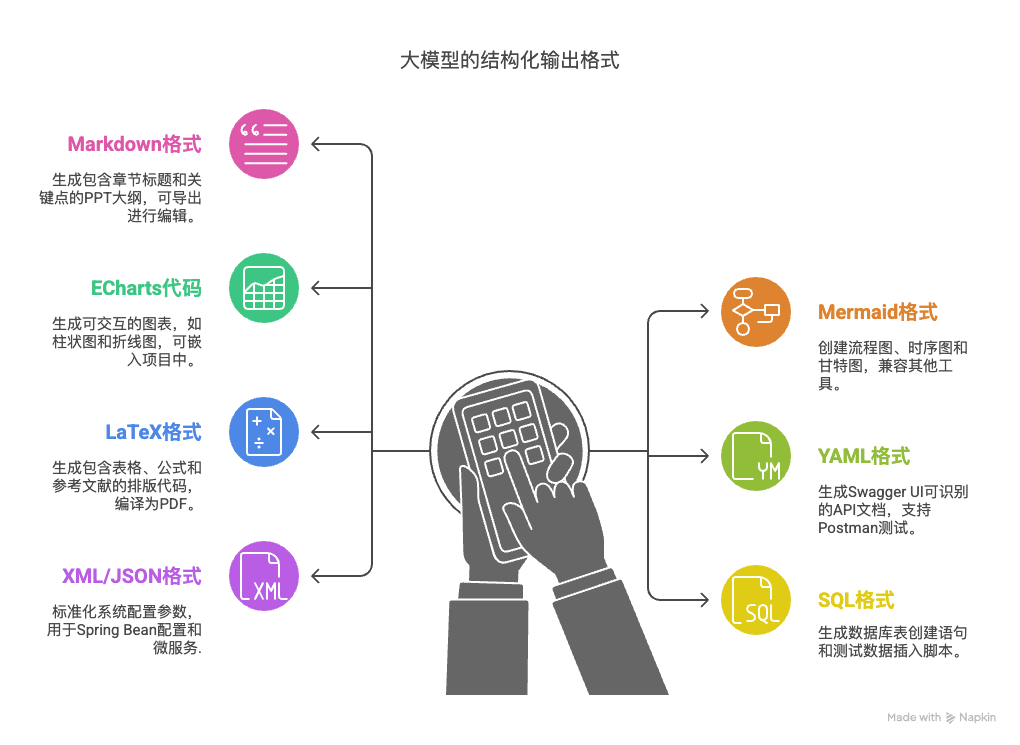

四：文字转直观图形（DeepSeek + Napkin）

在这里插入图片描述

工具准备

Napkin（智能图形生成工具）：官网（免费版支持基础功能）

操作步骤（以「视频内容总结」为例）

让 DeepSeek 提炼文字
- 提示词：

让大模型按markdown格式输出大纲,可以用于生成PPT;
按mermaid格式输出,可以用于生成流程图,组织结构图等各流程类的图表;
按echart格式输出,可以用于生成echart数据图表;请再给我几个类似上面,让大模型按指定格式输出生成工作工常用文档的例子

生成的内容如下：

1. 文档格式：Markdown
核心目标：PPT大纲生成
应用场景：
自动生成包含章节标题、关键点的PPT大纲
支持导出到PowerPoint/Keynote进行二次编辑2. 文档格式：Mermaid
核心目标：流程类图表生成
应用场景：
自动生成流程图、时序图、甘特图
支持直接粘贴到Draw.io/Visio渲染3. 文档格式：ECharts配置代码
核心目标：数据可视化图表生成
应用场景：
自动生成可交互的柱状图/折线图/地图
直接嵌入前端项目或数据分析报告4. 文档格式：YAML（OpenAPI规范）
核心目标：API接口文档生成
应用场景：
自动生成Swagger UI可识别的API文档
支持导入Postman进行接口测试5. 文档格式：LaTeX
核心目标：数据报告排版生成
应用场景：
自动生成包含表格、公式、参考文献的排版代码
直接编译为PDF文档6. 文档格式：SQL
核心目标：数据库脚本生成
应用场景：
根据业务描述生成建表语句
生成测试数据插入脚本7. 文档格式：XML/JSON
核心目标：标准化系统配置参数
应用场景：
生成Spring框架的Bean配置
输出微服务连接参数配置文件8. 文档格式：PlantUML
核心目标：技术方案设计
应用场景：架构图实时同步代码变更9. 文档格式：Mermaid甘特图
核心目标：项目管理
应用场景：自动计算关键路径耗时10. 文档格式：Markdown
核心目标：跨团队协作文档
应用场景：版本控制友好，差异对比清晰

复制生成的简洁文本（如带标题和列表的内容）。

在 Napkin 中生成图形
- 登录 Napkin → 新建白板 → 输入标题（大模型结构化输出） → 粘贴文字 → 全选内容 → 点击左侧浮动「闪电图标」（AI 生成图形）。
- 等待 5-10 秒，生成多种样式图形（图 6），选择喜欢的模板（如分层结构图）。
调整与导出
- 双击修改图标 / 配色 → 点击右上角「下载」→ 选择格式（PNG/JPG/SVG）及背景透明度。

三、进阶技巧：指定 AI 输出格式的通用逻辑

需求场景	关键提示词	配合工具	输出效果
流程图 / 时序图	“输出格式为 Mermaid”	Draw.IO/diagrams.net	可编辑动态图表
数据可视化图表	“生成 Echarts 代码”	Echarts	交互式数据图表
Word 整齐排版	“以 HTML 格式输出”	Word	保留格式的文档
文字转图形	“生成结构化图形”	Napkin	带图标 / 配色的可视化内容
