文档实现功能介绍

本文档是学习本开发板的基础，通过设置计数器使led0到led7依次闪烁，让用户初步认识vivado基本的开发流程以及熟悉项目的创建。本开发板的所有教程所使用的软件都是vivado2024.1版本的。可以根据网上的教程下载与安装。

硬件资源

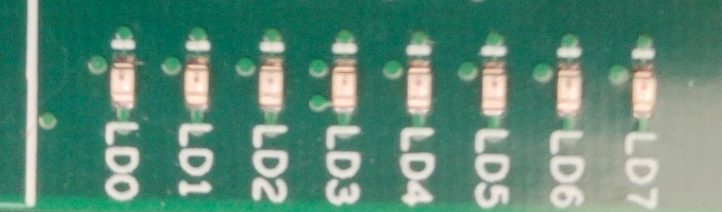

此次教程使用了8个LED灯，如图1-1所示

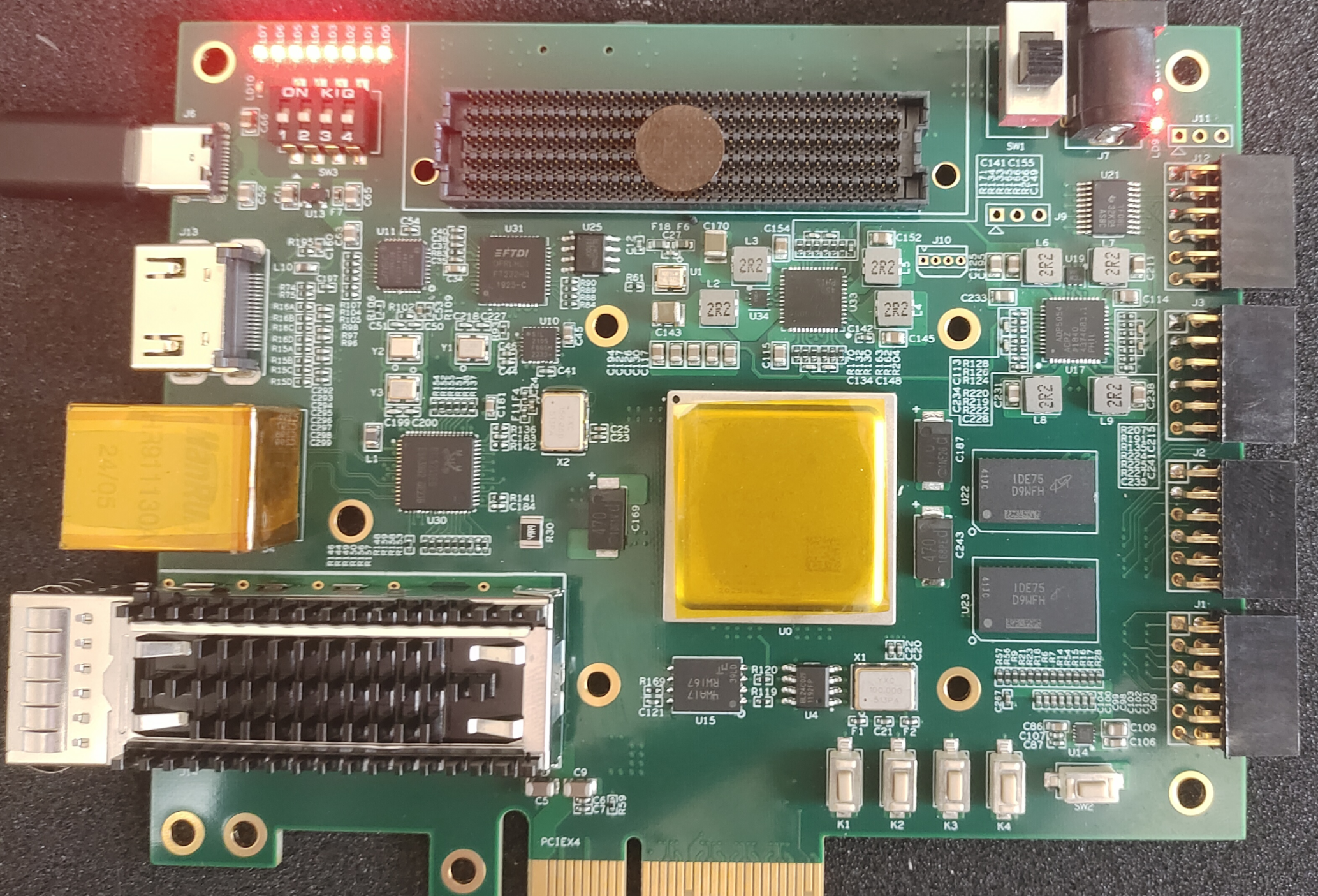

图1-1  LED实物图

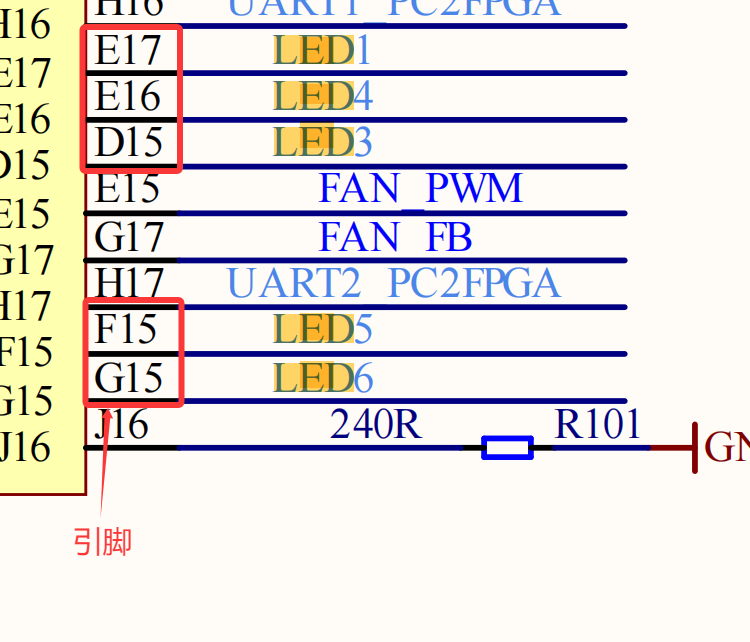

由原理图可知，此开发板的LED灯为高电平点亮，如图1-2所示

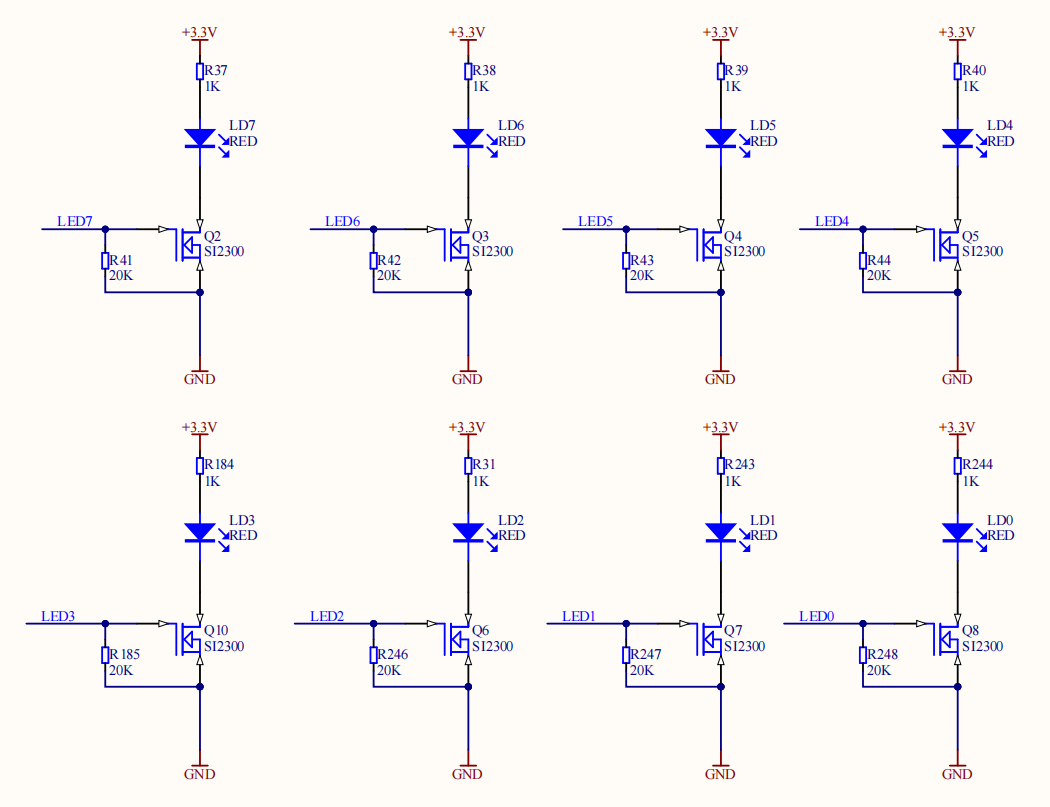

图1-2  LED原理图

创建项目工程

首先打开软件，如图1-3所示

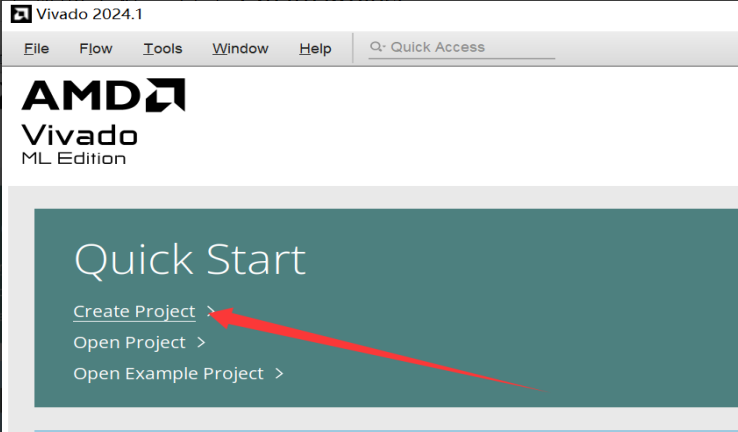

图1-3

再创建一个新的工程，点击Create Project，如图1-4所示

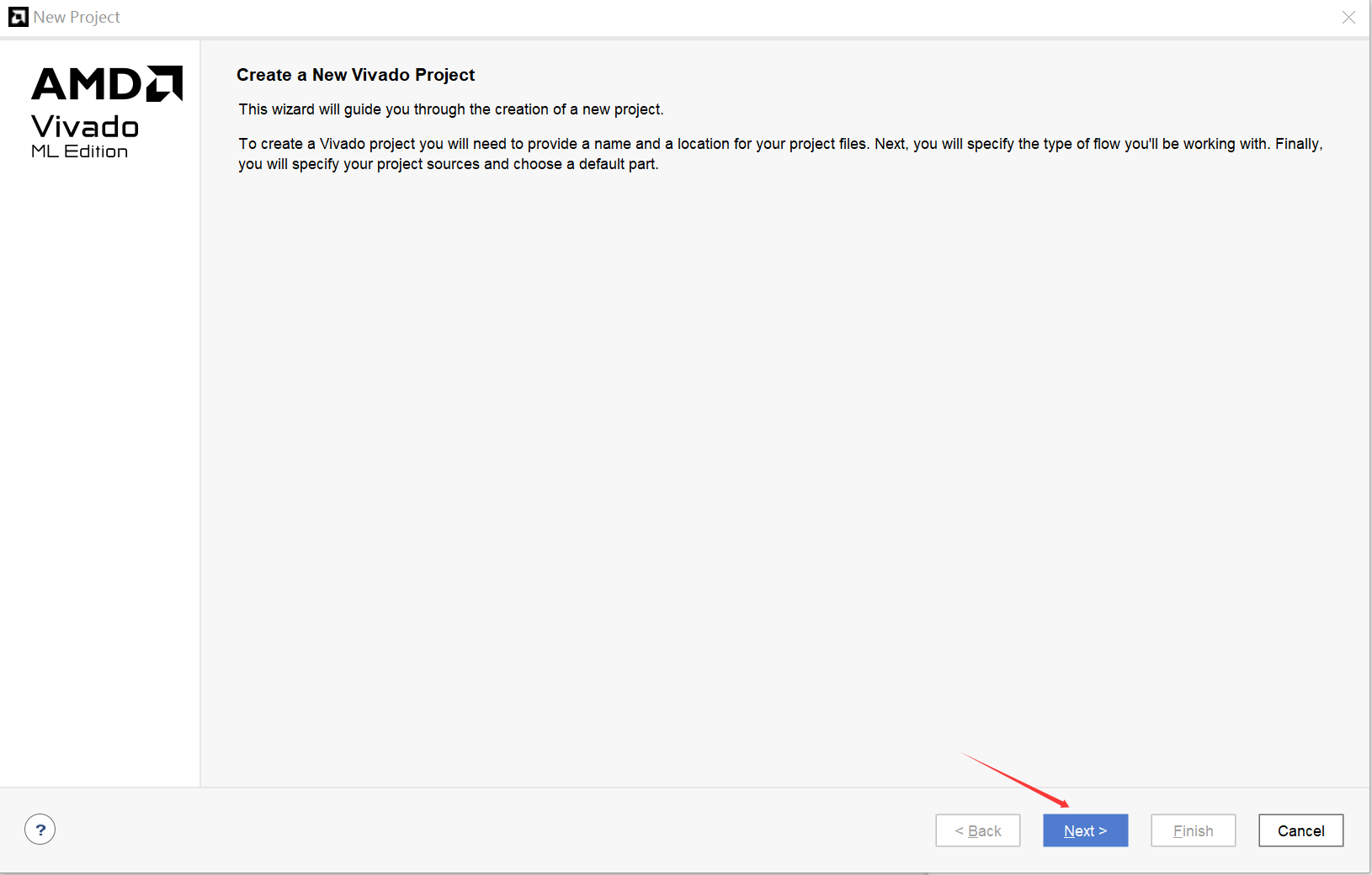

图1-4

点击next，如图1-5所示

图1-5

修改项目名称为：led_shift

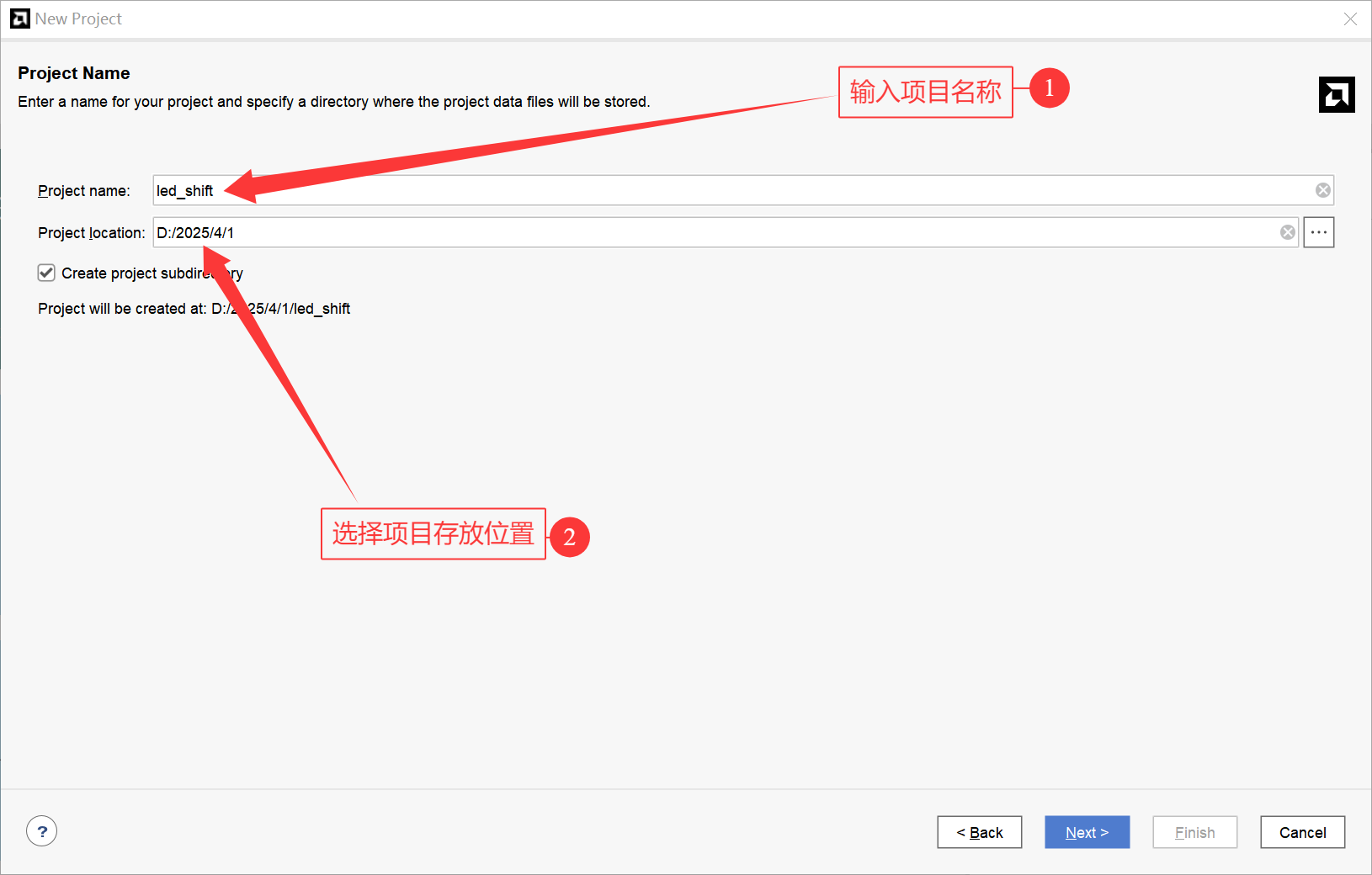

选择你想要将此项目存放的一个位置(路径不能有中文)，如图1-6所示

图1-6

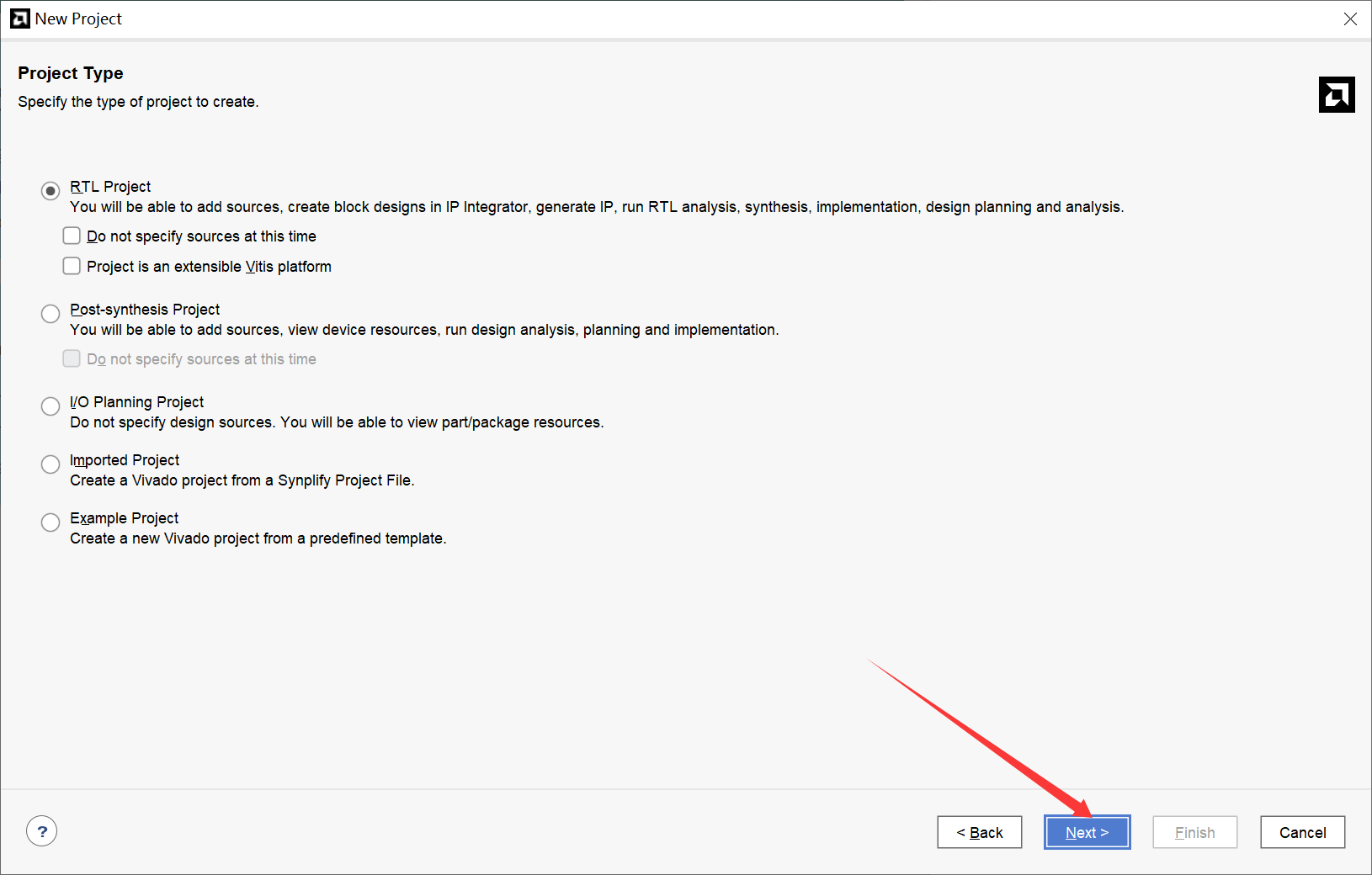

此页默认选项直接next，如图1-7所示

如图1-7

这是选择项目文件，分别是添加文件，添加目录，创建文件，此次教程先熟悉项目设计过程所以此次直接next。如图1-8所示

图1-8

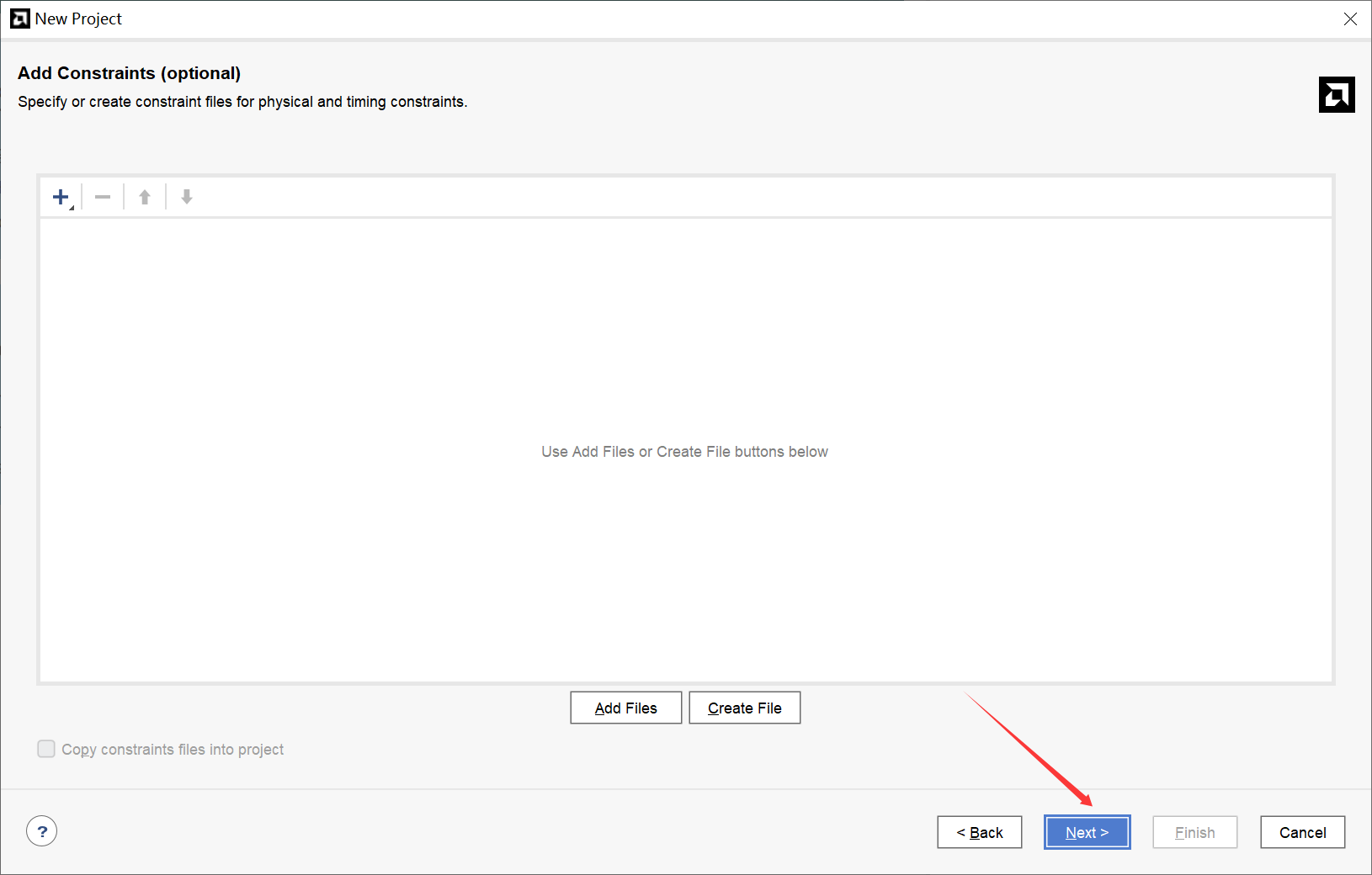

添加或者创建约束文件，此页面也是跳过直接next，如图1-9所示

图1-9

选择芯片型号，开发板芯片型号为xcku5p-ffvb676-2-i，之后选择该型号芯片点击next。如图1-10所示

图1-10

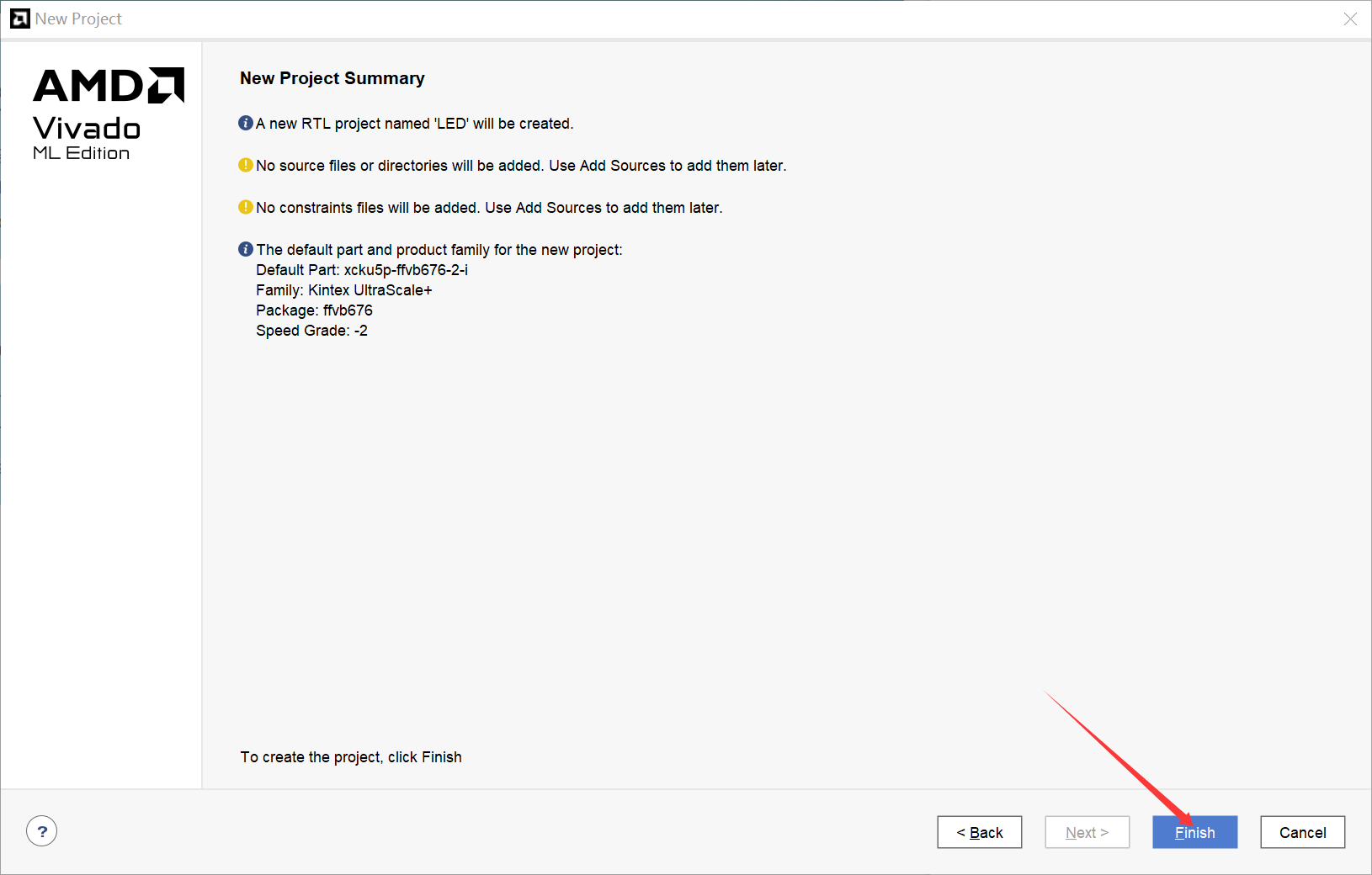

1. 直接finish，项目就创建完成了。如图1-11所示

图1-11

添加设计文件

点击Add Sources或者 +都可以添加设计文件，如图1-12所示

图1-12

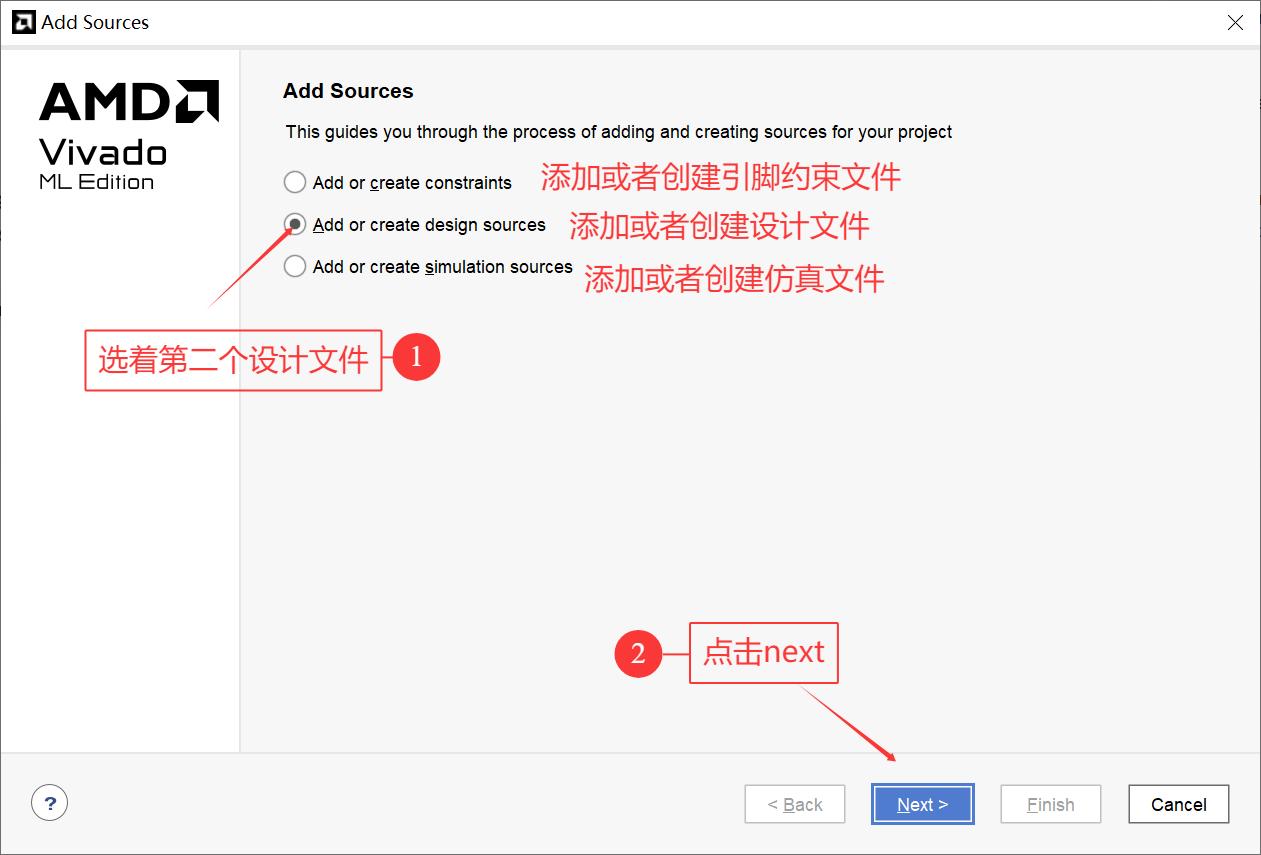

第一个是引脚约束文件，第二个是设计文件，第三个是仿真文件，我们这里选择设计文件，如图1-13所示

图1-13

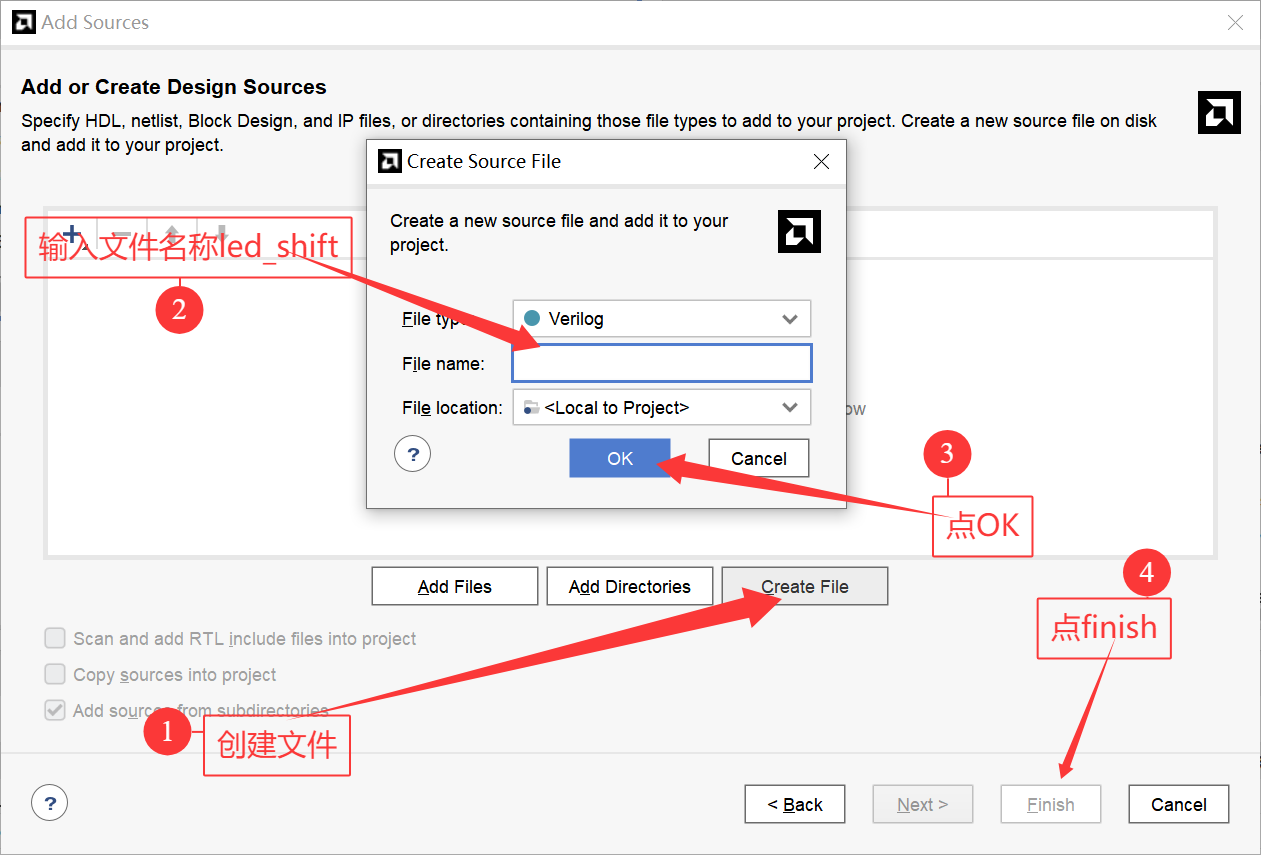

点击创建文件(Create File) --> 输入文件名：led_shift --> 点击OK --> 点击finish，如图1-14所示

图1-14

在输入模块名称：led_shift之后在点OK，创建设计文件完成。

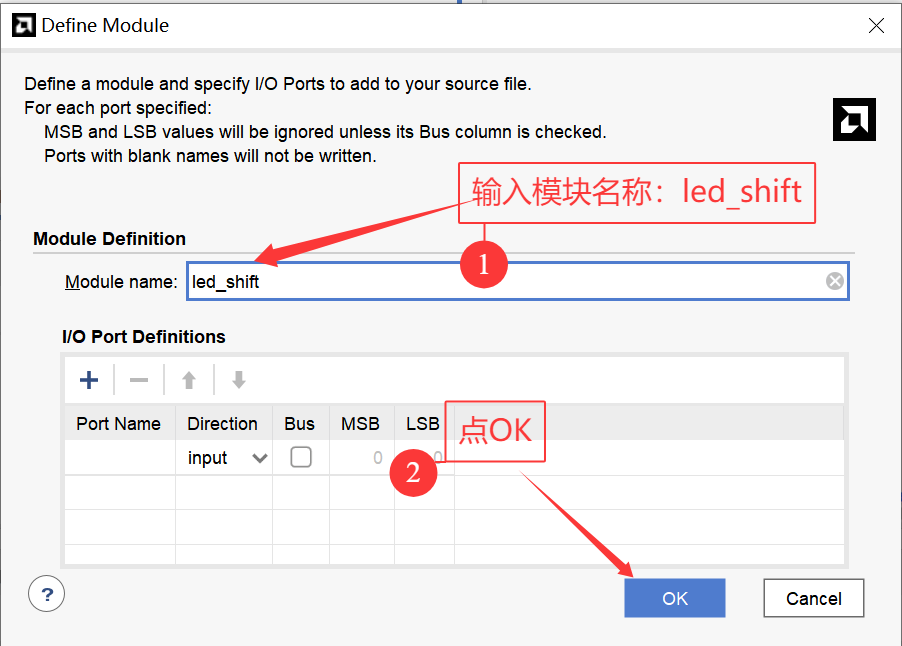

此页面是确定模块名称以及输入输出接口，但是一般情况下不在此处设置输入输出接口，都在代码中设置。如图1-15所示

图1-15

查看创建的设计文件，打开Hierarchy窗口 --> 双击Design Sources --> 打开led_shift创建的设计文件，如图1-16所示

图1-16

将下列代码写入led_shift中

module led_shift#(parameter CNT_MAX = 49_999_999)(input       clk  ,output reg   [7:0]  led);
reg [31:0] cntr ; wire cntr_end = cntr == CNT_MAX ;
always@(posedge clk )   cntr <= ( cntr_end ) ?0:(cntr+1) ;
reg [2:0]sec_cntr ;always@(posedge clk ) if (cntr_end)sec_cntr<= sec_cntr+1;
always@(posedge clk ) led <= 1 <<sec_cntr;
endmodule

创建引脚约束文件

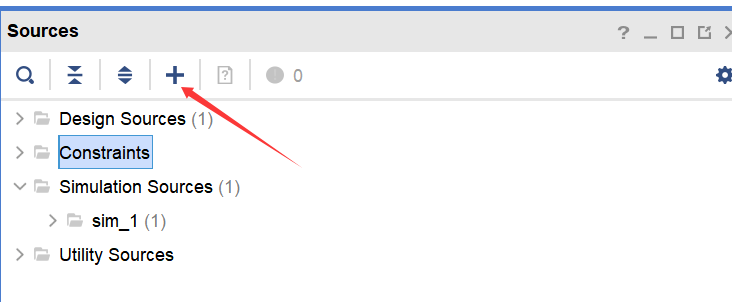

点击 + ，如图1-17所示

图1-17

选择引脚约束文件 --> 点next，如图1-18所示

图1-18

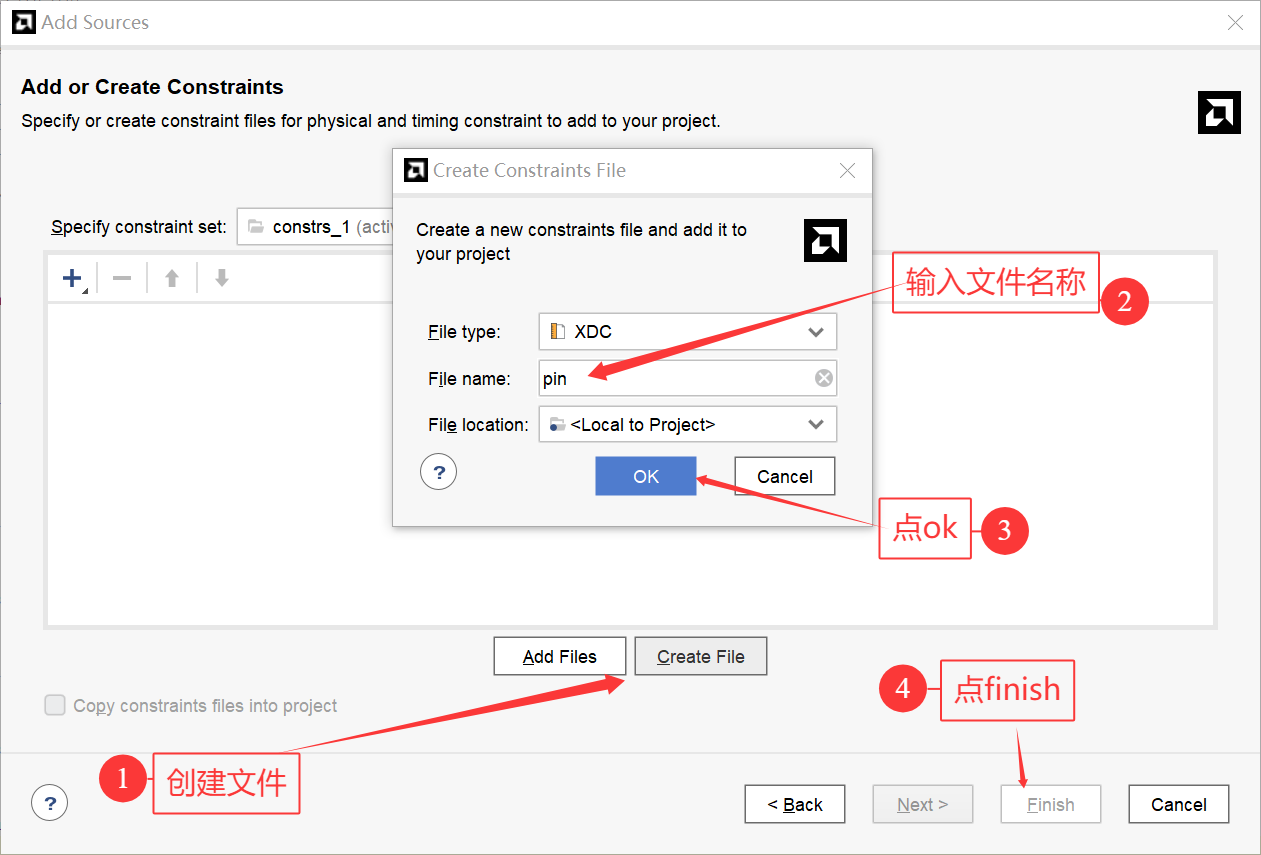

选择创建文件 --> 输入文件名称 --> 点OK --> 点finish引脚约束文件就创建完成了，如图1-19所示

图1-19

查看引脚约束文件

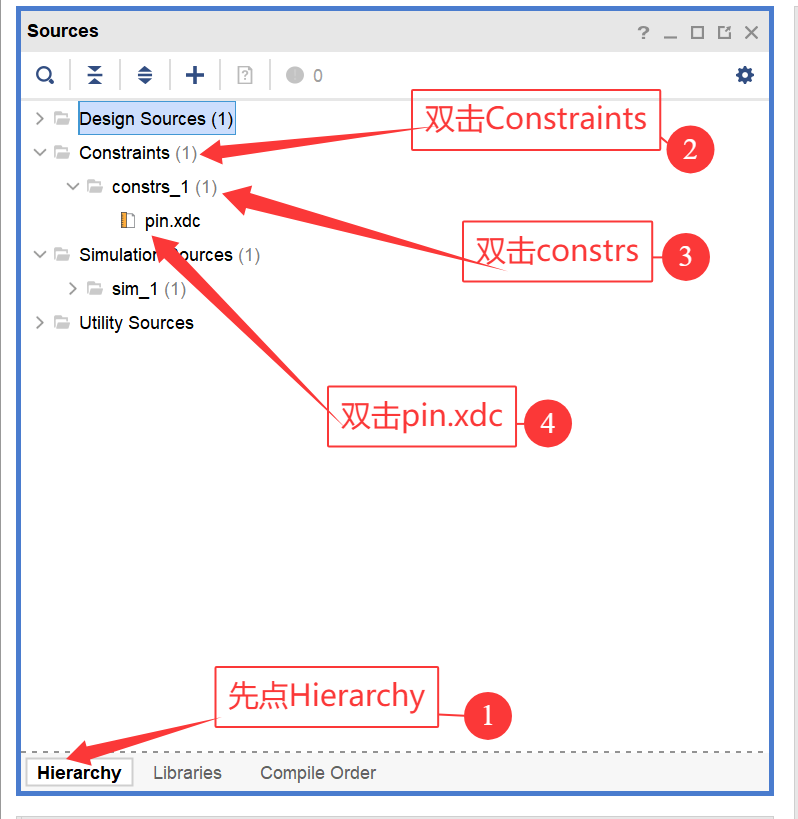

点Hierarchy --> 双击Constraints --> 双击constrs --> 双击pin.xdc就打开引脚约束文件，如图1-20所示

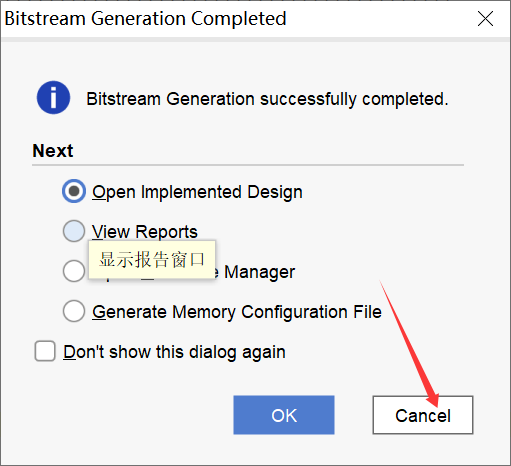

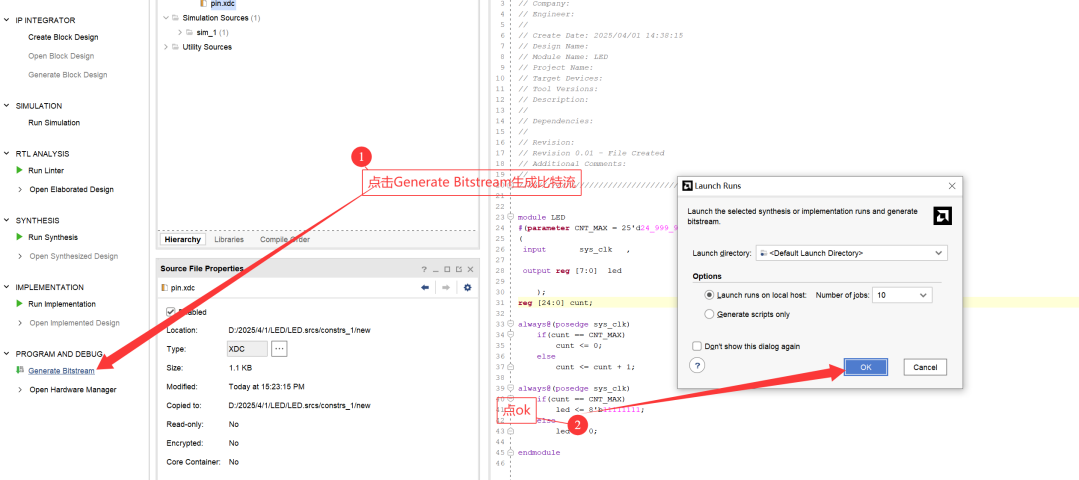

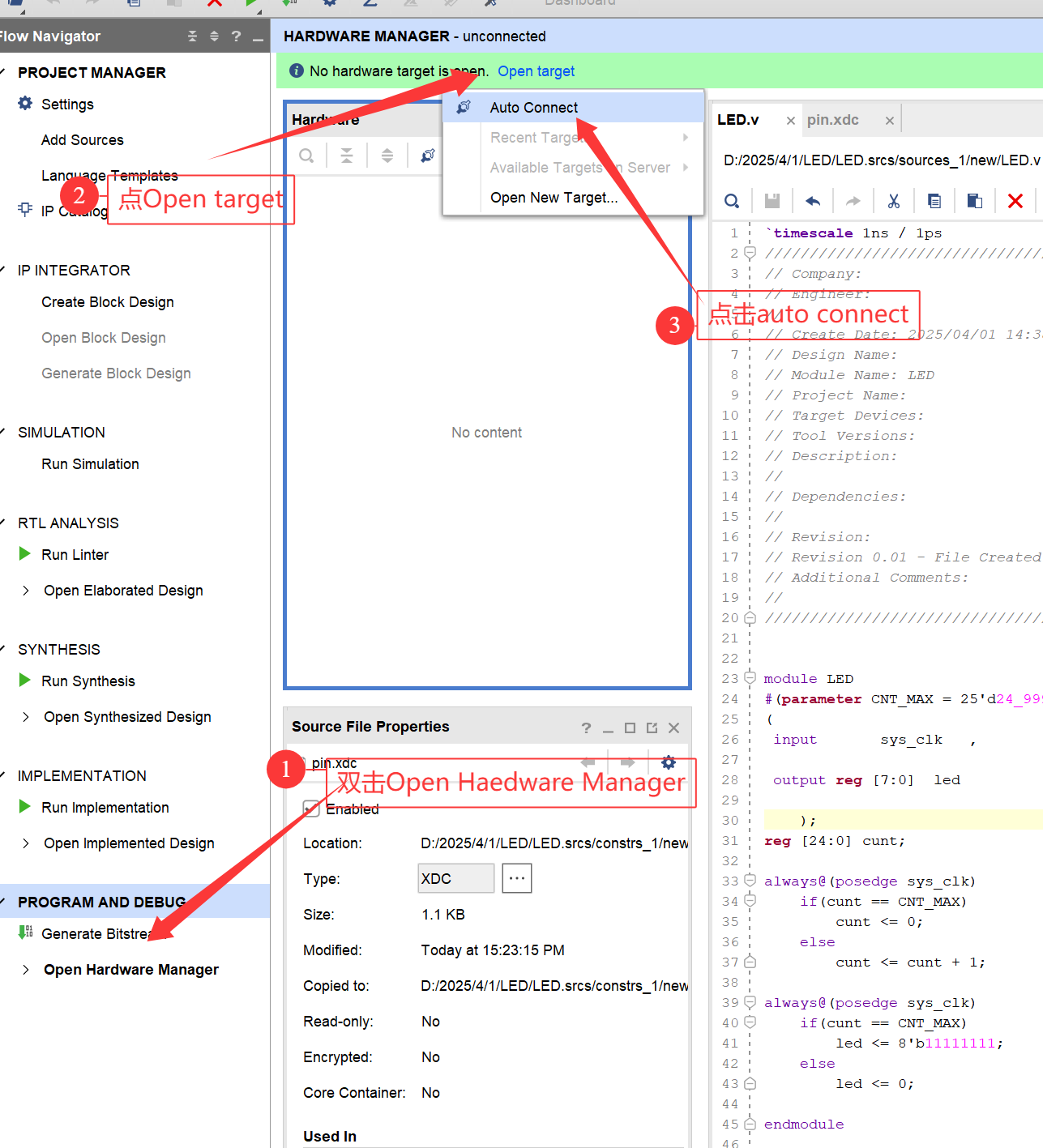

图1-20
